        十字台，短款，带位置指示器

商品描述/产品说明

产品说明材料：铝合金制轴承块和滑撬，经阳极氧化处理。
不锈钢制导向柱，经打磨处理。
不锈钢制丝杠，滚轧螺纹。
动轴承导杆，免维护。
塑料制位置指示器。规格：导杆的径向间隙小于 0.02 mm。自锁型丝杠，可额外夹紧。提示：通过几乎无间隙的导轨和绝对无间隙的丝杠，在调整时无需松开和夹紧丝杠。
数字位置指示器具有 0.1 mm　的显示精度，数字按顺时针方向上升。位置指示器的显示值可以通过旋转传动环来调节，无需使用工具。位置指示器的安装位置可以借助螺钉固定在 4 个位置上。

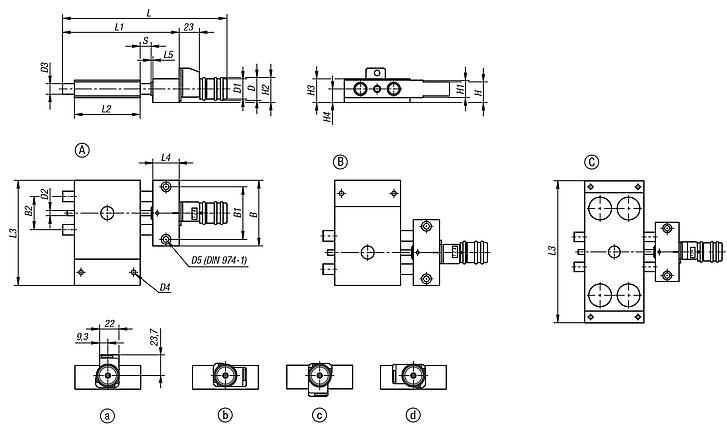

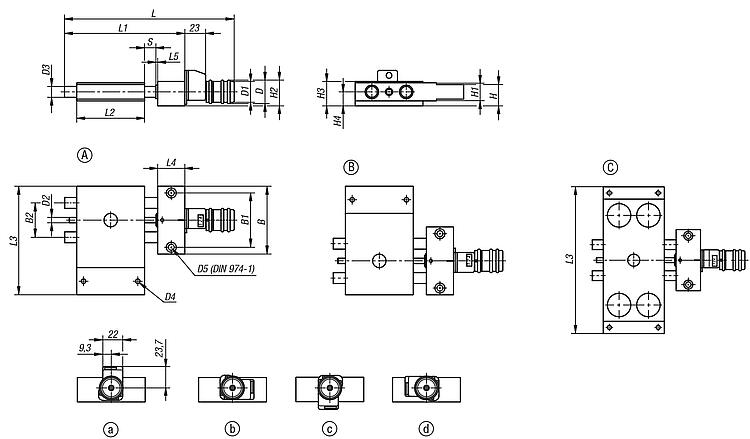

按照模块化原理，不同尺寸的载物台可以非常简单地与定位台、升降台等配件组合。图纸提示：

位置指示器的安装位置：
a) 上（默认）
b) 右
c) 下
d) 左

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21132 十字台，短款，带位置指示器

304 kB

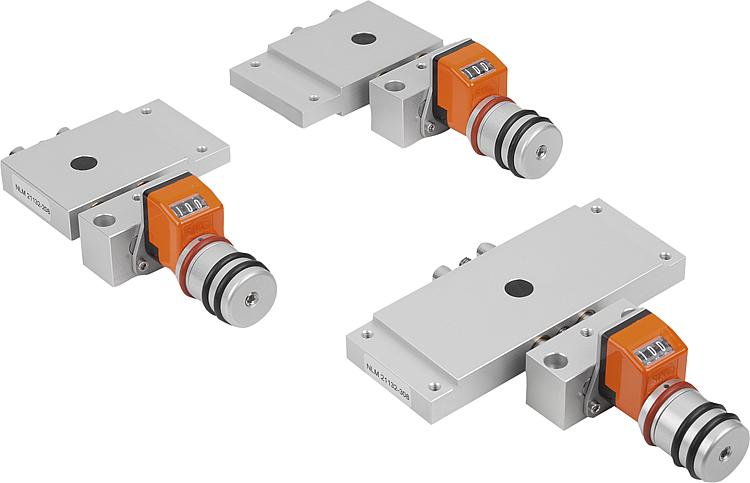

图片（总概述）

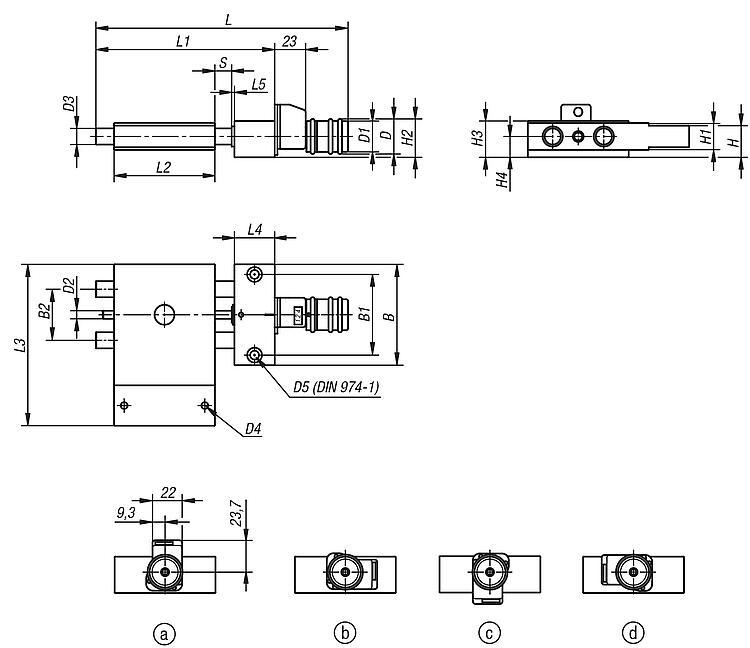

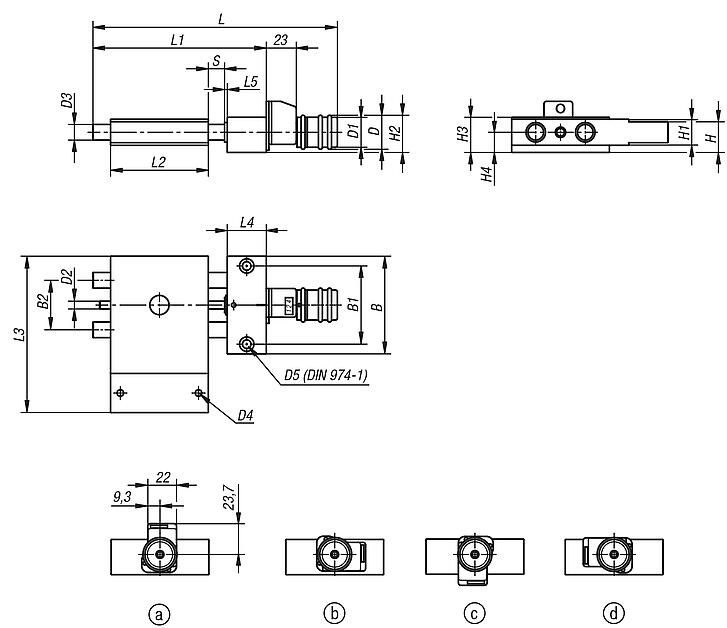

十字台，带位置指示器，A 型

更多信息

图纸

商品选择/筛选

订货号	B	B1	B2	C （行程）	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	配件	价格	订购
21132-108	46	36	21	-	26	23	M6x1	8	M4	4	18	14	27	23	14	134,5	80	46	75	20	2	200	200	X = 39 (50)	1,9	0,9	1,9			根据要求
21132-112	75	60	38	-	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	187,5	133	75	120	30	2	300	300	X = 58 (100)	5,5	3	5,5			根据要求

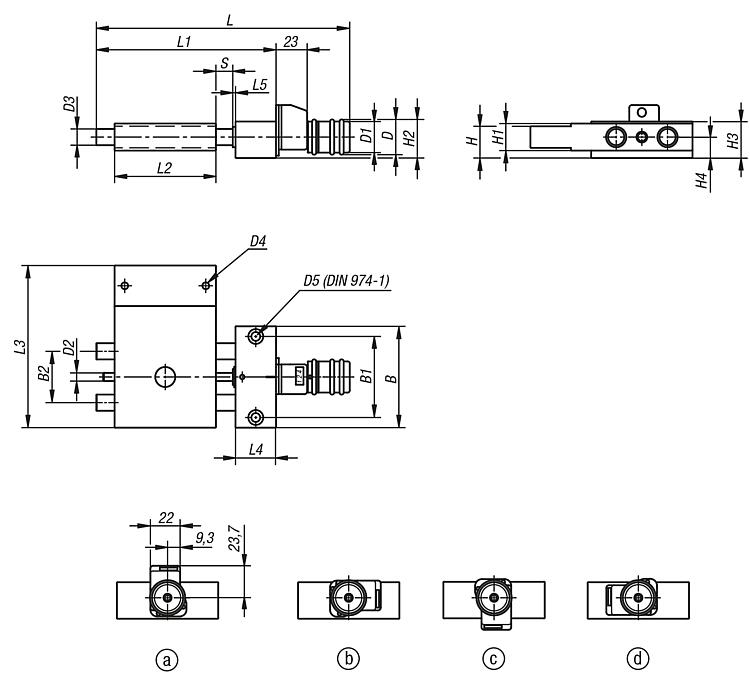

十字台，带位置指示器，B 型

更多信息

图纸

商品选择/筛选

订货号	B	B1	B2	C （行程）	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	配件	价格	订购
21132-208	46	36	21	-	26	23	M6x1	8	M4	4	18	14	27	23	14	134,5	80	46	75	20	2	200	200	X = 39 (50)	1,9	0,9	1,9			根据要求
21132-212	75	60	38	-	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	187,5	133	75	120	30	2	300	300	X = 58 (100)	5,5	3	5,5			根据要求

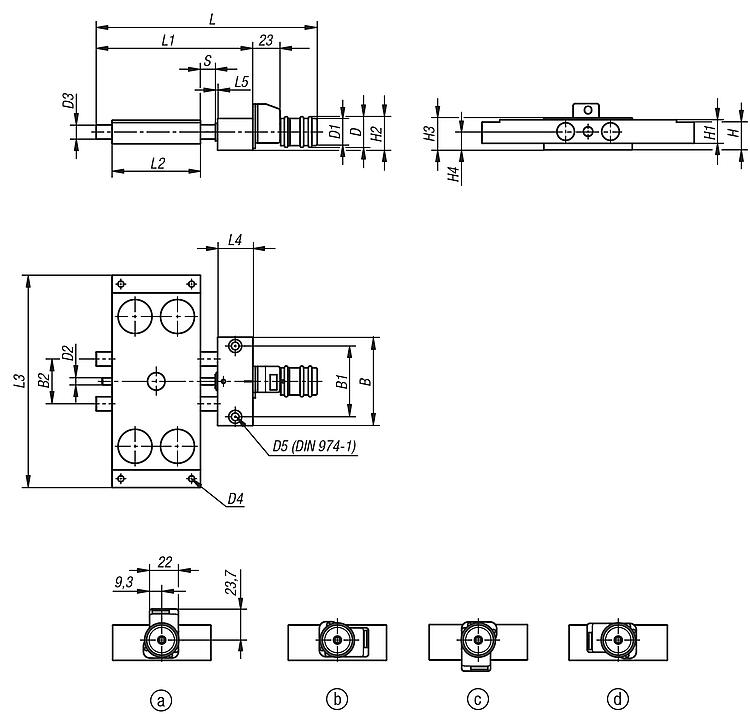

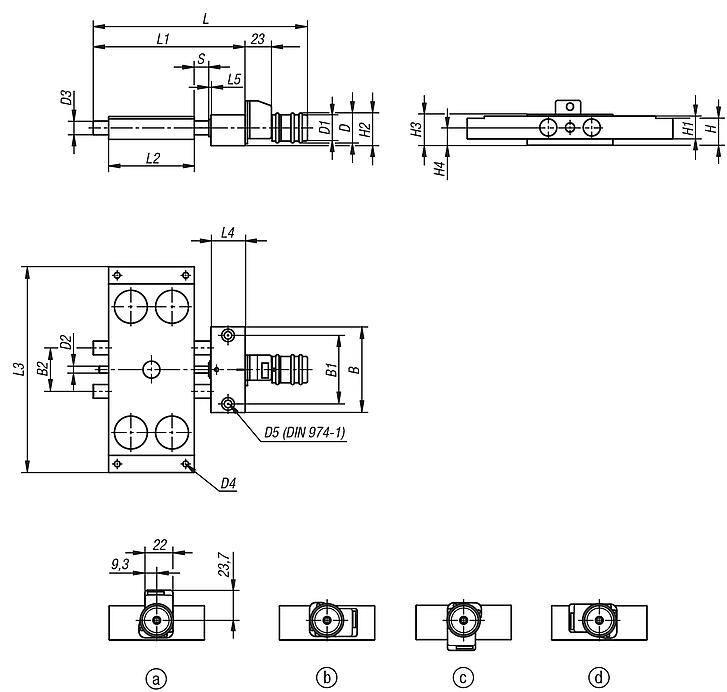

十字台，带位置指示器，C 型

更多信息

图纸

商品选择/筛选

订货号	B	B1	B2	C （行程）	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	配件	价格	订购
21132-308	46	36	21	-	26	23	M6x1	8	M4	4	18	14	27	23	14	134,5	80	46	120	20	2	200	200	X = 39 (50)	1,9	0,9	1,9			根据要求
21132-312	75	60	38	-	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	187,5	133	75	180	30	2	300	300	X = 58 (100)	5,5	3	5,5			根据要求
