产品说明材料：GJL 250.规格：经打磨处理。提示：可应要求提供铝制滑台。
指定的允许负载值（F）是针对 1 百万行程的使用期而设计的。
扭矩值仅适用于位于中间的滑撬。
F = 动态或静态负载情况下的承载能力。
TI = 零件中固定孔数量 E1/M 内部。
TA = 零件中固定孔数量 E1/M 外部。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

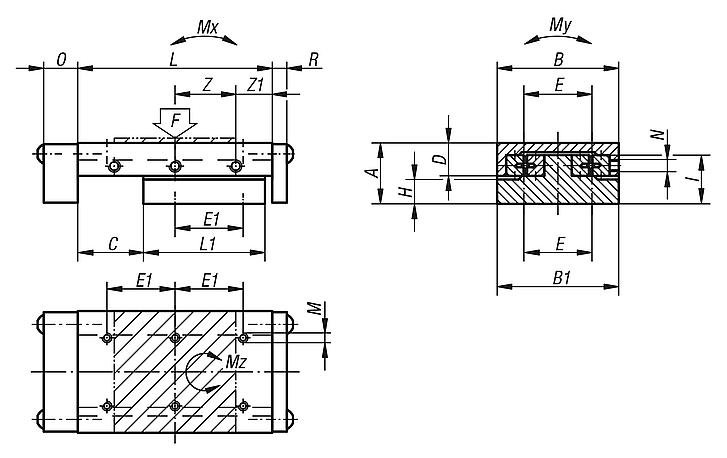

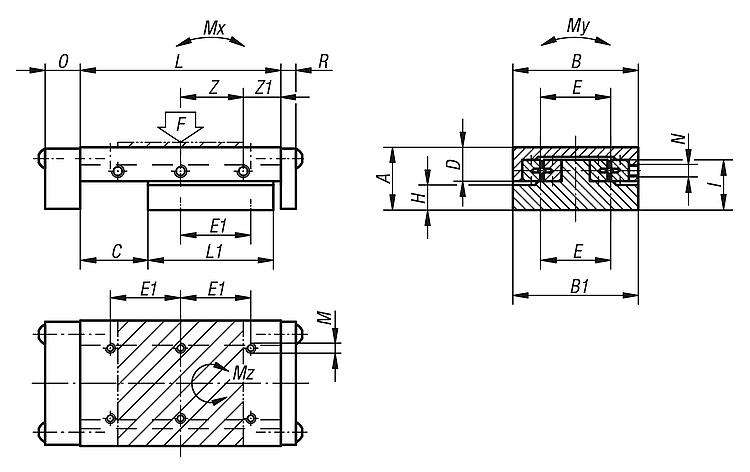

| 订货号 | A | B | B1 | C | D
| E | E1 | Tl | TA | H | I | L | L1 | M | N | O | R | Z | Z1 | F
N | Mx
Nm | My
Nm | Mz
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 21038-040090 | 20 | 40 | 39,5 | 40 | 13 | 30 | 15 | 6 | 8 | 6,5 | 13 | 90 | 45 | M3 | M3 | 12 | 3 | 15x2 | 30 | 77 | 1 | 3 | 2 |  | | 根据要求 | | | 21038-050105 | 25 | 50 | 49,5 | 25 | 17 | 28 | 28 | 6 | 8 | 7,5 | 18 | 105 | 75 | M4 | M3 | 14 | 6 | 25x2 | 27,5 | 623 | 9 | 14 | 15 | | | 根据要求 | | | 21038-060180 | 25 | 60 | 59,5 | 75 | 17 | 34 | 34 | 6 | 12 | 7,5 | 18 | 180 | 100 | M4 | M4 | 14 | 6 | 25x3 | 52,5 | 349 | 9 | 17 | 16 | | | 根据要求 | | | 21038-100260 | 40 | 100 | 99,5 | 100 | 27,5 | 86 | 86 | 4 | 6 | 12 | 28 | 260 | 150 | M6 | M6 | 15 | 6 | 50x2 | 80 | 990 | 37 | 80 | 69 | | | 根据要求 | |
|
|
