产品说明材料：EN-GJL-250.

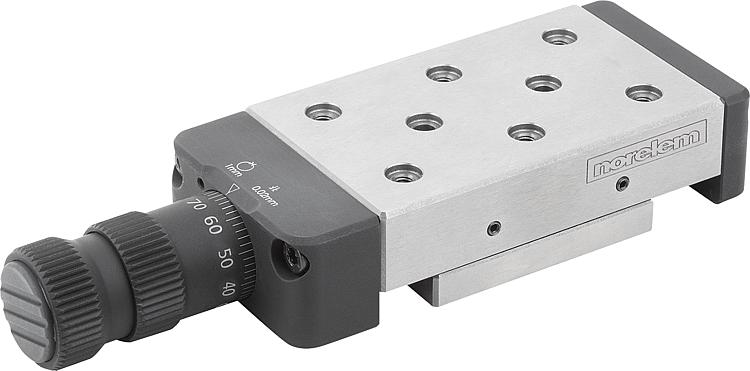

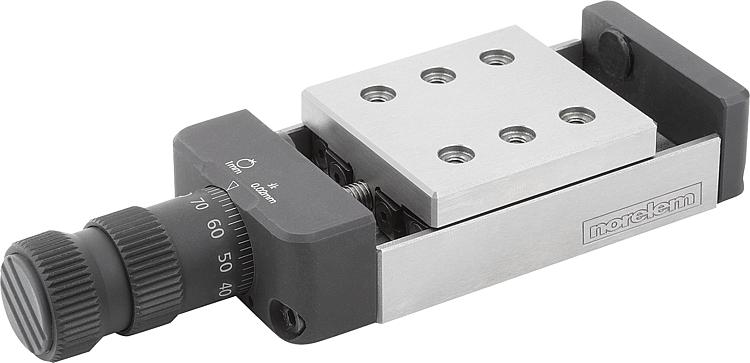

规格：亮色，经打磨处理。提示：这种装有滚子轴承的精密滑轨，用于机械制造和夹具制造、测量技术、光学仪器和精密机械。微调旋钮的分度值为 0.02 mm。
指定的允许负载值 (F) 的设计标准是一百万次行程的使用寿命。
扭矩值仅适用于位于中间的滑撬。
在滑座顶面 D2 和 D3 孔上附有一个定心孔。使用我们的定心环 20240，可精准地将其它连接件安装到滑座上。
F = 动态或静态负载情况下的承载能力。
TI E/E1 = 内部固定孔 E/E1/M 的数量。
TA E/E1= 外部固定孔 E/E1/M 的数量。
TI E4 = 内部固定孔 E4/D1 的数量。
TA E2 = 外部安装孔 E2/D1 的数量。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

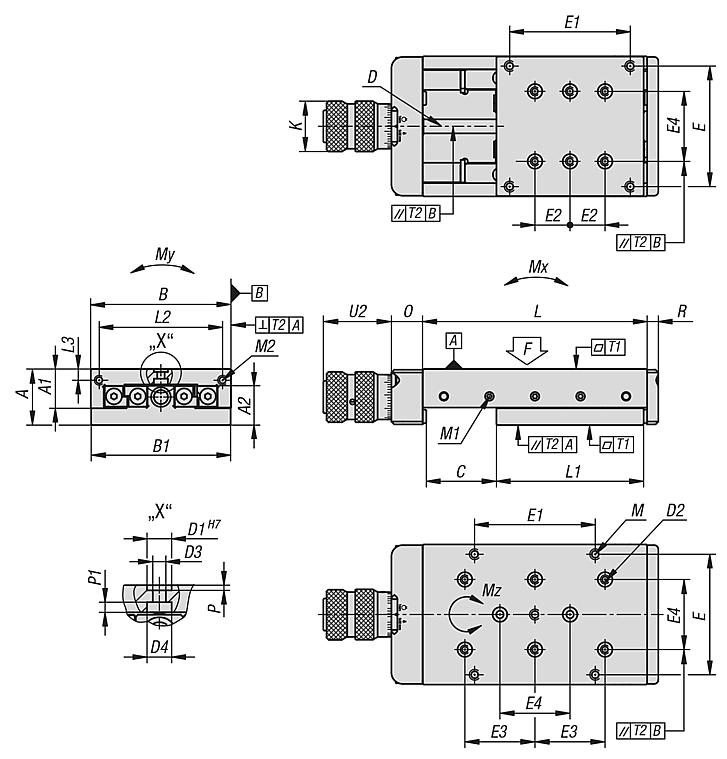

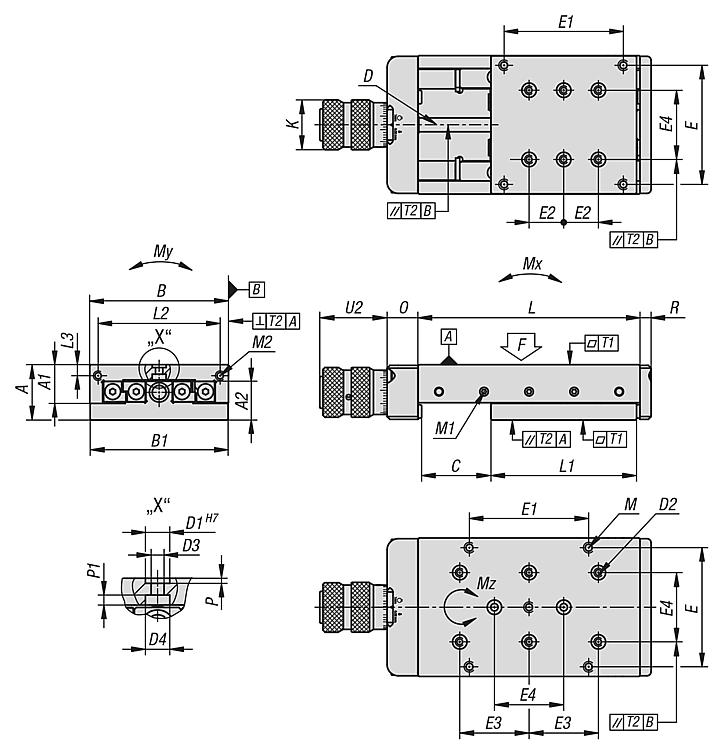

| 订货号 | A | A1 | A2 | B
| B1 | C | D
| D1 | D2 | D3 | D4 | E | E1 | E2 | E3 | E4 | TI
E/E1 | TA
E/E1 | TA
E4 | TA
E2 | CAD | 配件 | 价格 | 订购 |
|---|
| 21070-040050 | 20 | 13 | 13 | 40 | 39,5 | 15 | M5x0,5 | 5 | M3 | 3,3 | 6,5 | 30 | 15 | 10 | 20 | 20 | 4 | 4 | 6 | 6 |  | | 根据要求 | | | 21070-040065 | 20 | 13 | 13 | 40 | 39,5 | 30 | M5x0,5 | 5 | M3 | 3,3 | 6,5 | 30 | 15 | 10 | 20 | 20 | 4 | 6 | 6 | 6 | | | 根据要求 | | | 21070-050080 | 25 | 17 | 16,3 | 50 | 49,5 | 20 | M6x1 | 7 | M4 | 4,3 | 8 | - | - | 14 | 28 | 28 | - | - | 6 | 6 | | | 根据要求 | | | 21070-050130 | 25 | 17 | 16,3 | 50 | 49,5 | 45 | M6x1 | 7 | M4 | 4,3 | 8 | - | - | 28 | 28 | 28 | - | - | 6 | 10 | | | 根据要求 | | | 21070-060080 | 25 | 17 | 16,3 | 60 | 59,5 | 15 | M6x1 | 7 | M4 | 4,3 | 8 | - | - | 17 | 34 | 34 | - | - | 6 | 6 | | | 根据要求 | | | 21070-060180 | 25 | 17 | 16,3 | 60 | 59,5 | 70 | M6x1 | 7 | M4 | 4,3 | 8 | - | - | 34 | 34 | 34 | - | - | 6 | 10 | | | 根据要求 | | | 21070-075105 | 32 | 20 | 23 | 75 | 74,5 | 20 | M8x1 | 10 | M5 | 5,3 | 10 | 62 | 62 | 25 | 25 | 50 | 4 | 4 | 6 | 8 | | | 根据要求 | | | 21070-075130 | 32 | 20 | 23 | 75 | 74,5 | 45 | M8x1 | 10 | M5 | 5,3 | 10 | 62 | 62 | 25 | 25 | 50 | 4 | 4 | 6 | 8 | | | 根据要求 | | | 21070-100160 | 40 | 27,5 | 28 | 100 | 99,5 | 50 | M10x1 | 10 | M5 | 5,3 | 10 | 86 | 86 | 25 | 50 | 50 | 4 | 4 | 6 | 6 | | | 根据要求 | | | 21070-100360 | 40 | 27,5 | 28 | 100 | 99,5 | 150 | M10x1 | 10 | M5 | 5,3 | 10 | 86 | 86 | 50 | 50 | 50 | 6 | 8 | 6 | 14 | | | 根据要求 | |
| 订货号 | K | L
| L1 | L2 | L3 | P | P1 | O | R | U2 | M | M1 | M2 | T1 | T2 | F
N | Mx
Nm | My
Nm | Mz
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 21070-040050 | 17,8 | 50 | 35 | 33 | 3,8 | 1,1 | 3,4 | 14,5 | 5 | 32,5 | M3 | M3 | M3 | 0,02 | 0,02 | 121 | 1 | 4 | 3 | | | 根据要求 | | | 21070-040065 | 17,8 | 65 | 35 | 33 | 3,8 | 1,1 | 3,4 | 14,5 | 5 | 32,5 | M3 | M3 | M3 | 0,02 | 0,02 | 131 | 1 | 4 | 3 | | | 根据要求 | | | 21070-050080 | 23,5 | 80 | 55 | 40 | 5,5 | 1,6 | 3,2 | 18,5 | 8 | 43 | M4 | M3 | M4 | 0,02 | 0,02 | 224 | 3 | 9 | 7 | | | 根据要求 | | | 21070-050130 | 23,5 | 130 | 80 | 40 | 5,5 | 1,6 | 3,2 | 18,5 | 8 | 43 | M4 | M3 | M4 | 0,02 | 0,02 | 260 | 23 | 19 | 33 | | | 根据要求 | | | 21070-060080 | 23,5 | 80 | 60 | 50 | 5,5 | 1,6 | 3,2 | 18,5 | 8 | 43 | M4 | M3 | M4 | 0,02 | 0,02 | 355 | 3 | 11 | 7 | | | 根据要求 | | | 21070-060180 | 23,5 | 180 | 105 | 50 | 5,5 | 1,6 | 3,2 | 18,5 | 8 | 43 | M4 | M3 | M4 | 0,02 | 0,02 | 305 | 23 | 23 | 34 | | | 根据要求 | | | 21070-075105 | 29 | 105 | 80 | 60 | 6 | 2,1 | 4,1 | 22,4 | 8 | 48,5 | M5 | M5 | M5 | 0,02 | 0,02 | 410 | 18 | 26 | 27 | | | 根据要求 | | | 21070-075130 | 29 | 130 | 80 | 60 | 6 | 2,1 | 4,1 | 22,4 | 8 | 48,5 | M5 | M5 | M5 | 0,02 | 0,02 | 250 | 29 | 33 | 42 | | | 根据要求 | | | 21070-100160 | 36 | 160 | 105 | 88 | 8 | 2,1 | 4,1 | 22,4 | 8 | 49 | M6 | M6 | M6 | 0,02 | 0,02 | 935 | 37 | 79 | 68 | | | 根据要求 | | | 21070-100360 | 36 | 360 | 205 | 88 | 8 | 2,1 | 4,1 | 22,4 | 8 | 49 | M6 | M6 | M6 | 0,03 | 0,03 | 1095 | 89 | 119 | 151 | | | 根据要求 | |
|
|
