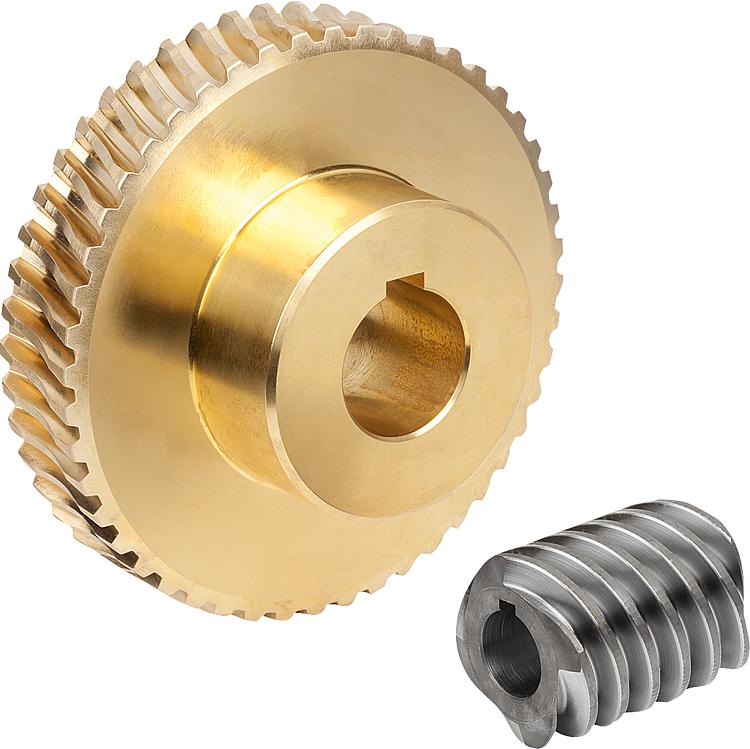

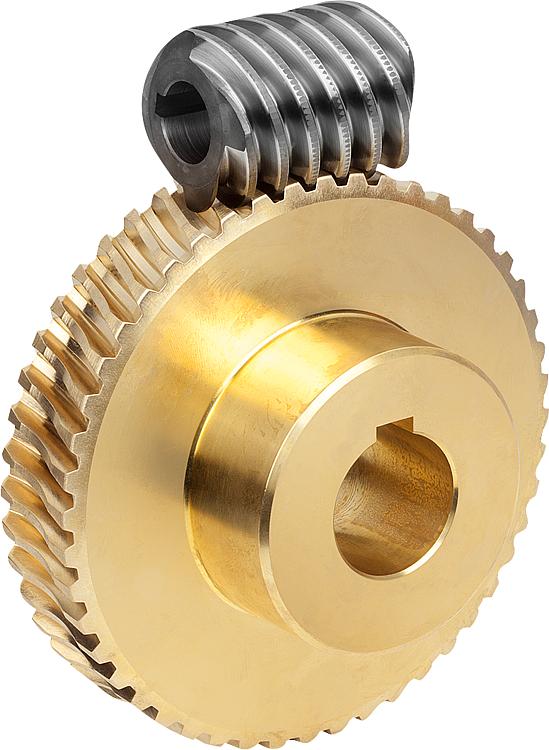

        蜗杆蜗轮组套件，右旋，轴距 80 毫米

商品描述/产品说明

产品说明材料：蜗杆，钢制。
蜗轮 CuZn37Mn3Al2PbSi-S40。规格：右旋蜗杆， HV 620 – 700 定型的，侧边及钻孔经过打磨处理。订购须知：蜗轮/蜗杆仅可以在使用同一轴距及同一传动比的情况下蜗杆蜗杆蜗轮组套件结合。提示：蜗轮组件由蜗杆和蜗轮组成。适用于生产轴角 90° 的蜗杆传动装置。借助蜗轮蜗杆减速机，只需一个阶段即可实现较大传动比的降速。

齿形的侧面形状为 K。啮合角为 15°。蜗轮组件已预先钻孔。

规定的输出扭矩 T2 是蜗轮允许的输出扭矩。适用于蜗杆输入转速为 2800 rpm 的情况。

蜗轮组 22500-351002 / 22500-352002 仅提供抛光（平滑）蜗杆轮廓、压力角 20° 和带螺旋齿轮的轮子。

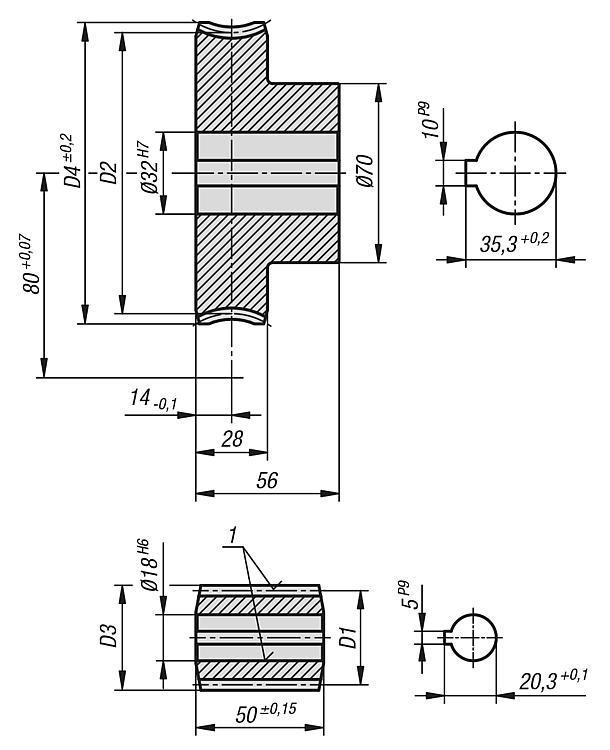

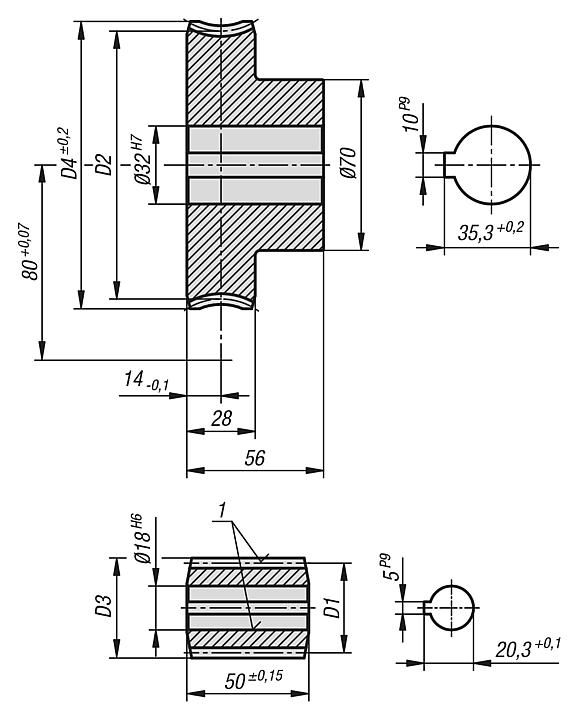

图纸提示：

1) 经打磨处理

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 22500 蜗杆蜗轮组套件，右旋，轴距 80 毫米

775 kB

蜗杆蜗轮套件技术资料

510 kB

图纸

商品选择/筛选

		蜗杆蜗轮	- 6,75:1 12:1 20:1 30:1 50:1 80:1	23° 35 16° 36 8° 58 5° 44 4° 6 2° 9	4 2,5 3 1,5	4 - 2 1	40 - 35 38,5	48 - 40 44,5 43	- 27 48 40 30 50 80	- 120 125 121,5	- 132 132,5 130,5 124,5	150 243 290 348 248 213	180 290 348 417 297 255	225 365 435 522 372 320				Reset
订货号	图	名称	传动比	螺旋角	模数	Z1	D1	D3	Z2	D2	D4	驱动扭矩 T2 (Nm) 矿物油	驱动扭矩 T2 (Nm) 矿物油	驱动扭矩 T2 (Nm) 合成油	CAD	配件	价格	订购
22500-801006		蜗杆	-	23° 35	4	4	40	48	-	-	-	150	180	225			根据要求
22500-802006		蜗轮	6,75:1	23° 35	4	-	-	-	27	120	132	150	180	225			根据要求
22500-801012		蜗杆	-	16° 36	2,5	4	35	40	-	-	-	243	290	365			根据要求
22500-802012		蜗轮	12:1	16° 36	2,5	-	-	-	48	125	132,5	243	290	365			根据要求
22500-801020		蜗杆	-	8° 58	3	2	38,5	44,5	-	-	-	290	348	435			根据要求
22500-802020		蜗轮	20:1	8° 58	3	-	-	-	40	121,5	130,5	290	348	435			根据要求
22500-801030		蜗杆	-	5° 44	4	1	40	48	-	-	-	348	417	522			根据要求
22500-802030		蜗轮	30:1	5° 44	4	-	-	-	30	120	132,5	348	417	522			根据要求
22500-801050		蜗杆	-	4° 6	2,5	1	35	40	-	-	-	248	297	372			根据要求
22500-802050		蜗轮	50:1	4° 6	2,5	-	-	-	50	125	132,5	248	297	372			根据要求
22500-801080		蜗杆	-	2° 9	1,5	1	40	43	-	-	-	213	255	320			根据要求
22500-802080		蜗轮	80:1	2° 9	1,5	-	-	-	80	120	124,5	213	255	320			根据要求
