带滑动轴承重型规格 DIN 808 的单万向节

23409

带滑动轴承重型规格 DIN 808 的单万向节

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 联轴器、刚性联轴器、胀紧套、万向节、快速插拔联轴器、轴承、密封件
      - 万向节
        带滑动轴承重型规格 DIN 808 的单万向节

商品描述/产品说明

产品说明材料：钢制。规格：亮色。提示：万向节（重型规格）适合手动驱动升降台、滑架、百叶窗等或在低转速时进行短暂机械驱动。
带滑动轴承的单万向节可 35° 旋转。

当为 150 rpm 时可传输最大扭矩（Nm）,工作角度 α < 5°。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 23409 带滑动轴承重型规格 DIN 808 的单万向节

万向节轴：安装和维护

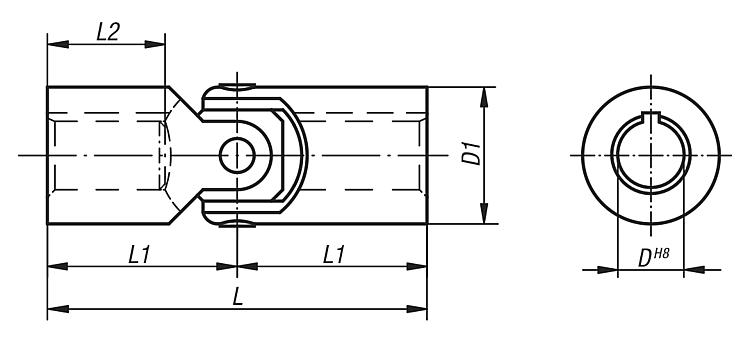

图纸

带滑动轴承重型规格 DIN 808 的单万向节

商品概述（精简）

商品选择/筛选

订货号无开槽的定位孔	订货号带开槽的定位孔	D	D1	L	L1	L2	B	T	最大扭矩 Nm	静态断裂力矩 Nm	筛选
23409-08042	23409-108042	8	13	42	21	11	2	9	4	25
23409-10052	23409-110052	10	16	52	26	15	3	11,4	6	35
23409-12062	23409-112062	12	22	62	31	18	4	13,8	13	80
23409-16074	23409-116074	16	25	74	37	21	5	18,3	23	140
23409-20086	23409-120086	20	32	86	43	24	6	22,8	46	280
23409-25108	23409-125108	25	42	108	54	31	8	28,3	90	600
23409-32132	23409-132132	30	50	132	66	38	8	33,3	180	1100
