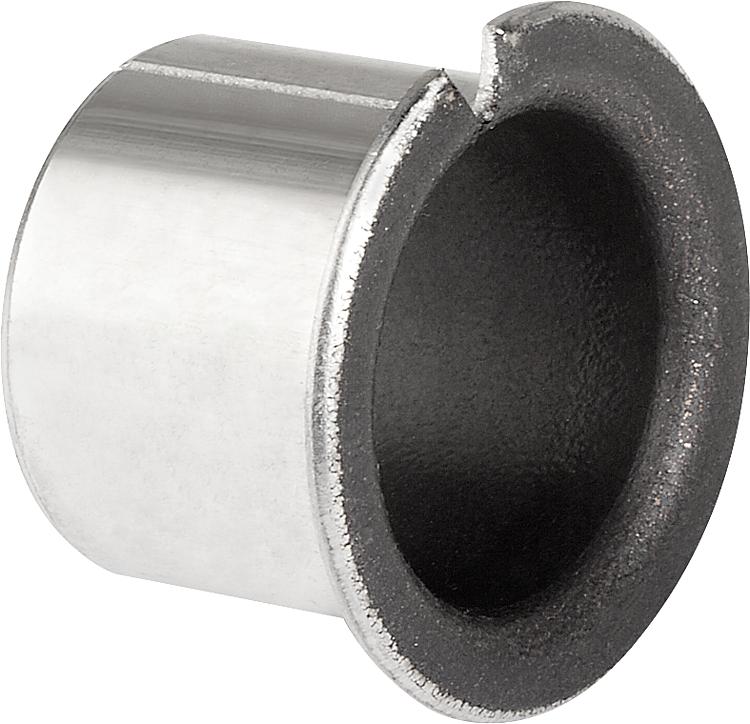

产品说明材料：钢制承载板。
烧结青铜制中间层。
PTFE 制滑面。规格：钢制镀锌。提示：免维护滚轧钢制组合滑动轴承尤其适合干运行。同时也十分适合用于润滑（油润滑）。极低磨损和摩擦系数，无黏滑效应。适合旋转和往复运动，高耐化学性，低吸水性。技术参数：静态负载： 最大值 250 N/mm²
动态负载： 最大值 140 N/mm²
干摩擦系数： 0.03 - 0.20
干滑动速度： 最大值 2 m/s
油润滑滑动速度： 最大值 5 m/s
导热系数： 42 W(m*K)-1
热膨胀系数： 11*10-6 K-1

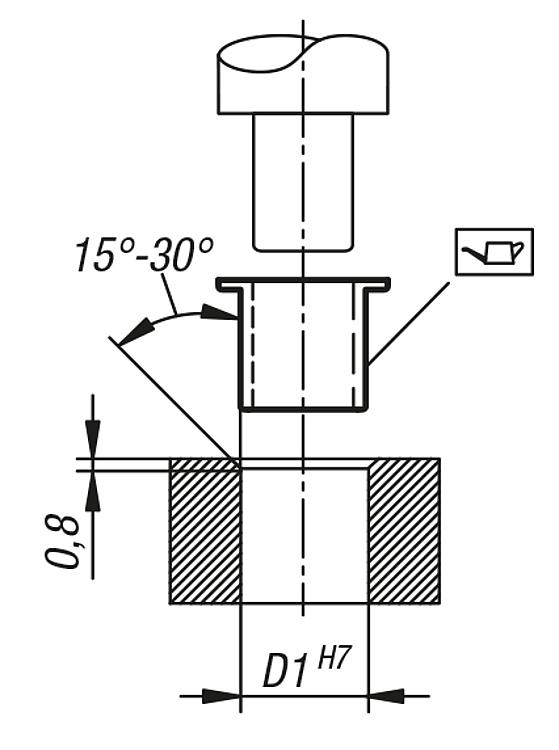

温度范围： -195 °C 至 +280 °C装配：建议使用适配压头以避免滑面损坏。接合缝应处于负载区对面。轴承在安装后具有压配合。可进行粘贴，但不是必需的。公差：壳体：
建议公差 H7。
表面特性 Ra 0.8 - 1.6。
棱角（压入侧 0.8 - 1.2 x 15°）。
轴：
建议公差 h8 至 f7。在较低转速和负载下使用时也可使用具有 h9 的拉削轴。
拉削轴 Ra 1.6 - 3.2 的轴表面 Ra 0.4 - 0.8（优先使用经打磨处理的轴）。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

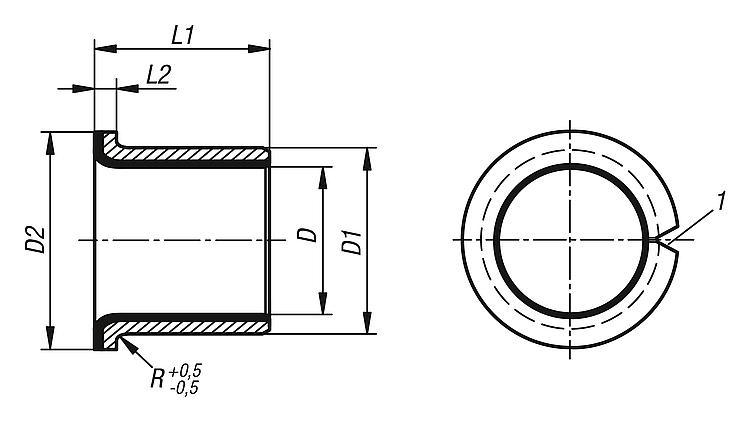

| 订货号 | D
| D1 | D2 | L1 | L2 | R | CAD | 配件 | 价格 | 订购 |
|---|
| 23731-00400505 | 4 | 5,5 | 9 | 5,6 | 1 | 0,5 |  | | 根据要求 | | | 23731-00600807 | 6 | 8 | 12 | 7 | 1 | 1 | | | 根据要求 | | | 23731-00801005 | 8 | 10 | 15 | 5,5 | 1 | 1 | | | 根据要求 | | | 23731-00801009 | 8 | 10 | 15 | 9,5 | 1 | 1 | | | 根据要求 | | | 23731-01001209 | 10 | 12 | 18 | 9 | 1 | 1 | | | 根据要求 | | | 23731-01001212 | 10 | 12 | 18 | 12 | 1 | 1 | | | 根据要求 | | | 23731-01201417 | 12 | 14 | 20 | 17 | 1 | 1 | | | 根据要求 | | | 23731-01401617 | 14 | 16 | 22 | 17 | 1 | 1 | | | 根据要求 | | | 23731-01501712 | 15 | 17 | 23 | 12 | 1 | 1 | | | 根据要求 | | | 23731-01501717 | 15 | 17 | 23 | 17 | 1 | 1 | | | 根据要求 | | | 23731-01601817 | 16 | 18 | 24 | 17 | 1 | 1 | | | 根据要求 | | | 23731-01802012 | 18 | 20 | 26 | 12 | 1 | 1 | | | 根据要求 | | | 23731-02002311 | 20 | 23 | 30 | 11,5 | 1,5 | 1,5 | | | 根据要求 | | | 23731-02202521 | 22 | 25 | 32 | 21,5 | 1,5 | 1,5 | | | 根据要求 | | | 23731-02502826 | 25 | 28 | 35 | 26,5 | 1,5 | 1,5 | | | 根据要求 | | | 23731-03003430 | 30 | 34 | 42 | 30 | 2 | 2 | | | 根据要求 | | | 23731-03503926 | 35 | 39 | 47 | 26 | 2 | 2 | | | 根据要求 | | | 23731-04004426 | 40 | 44 | 53 | 26 | 2 | 2 | | | 根据要求 | | | 23731-05005522 | 50 | 55 | 65 | 22 | 2,5 | 2 | | | 根据要求 | |
|
|
