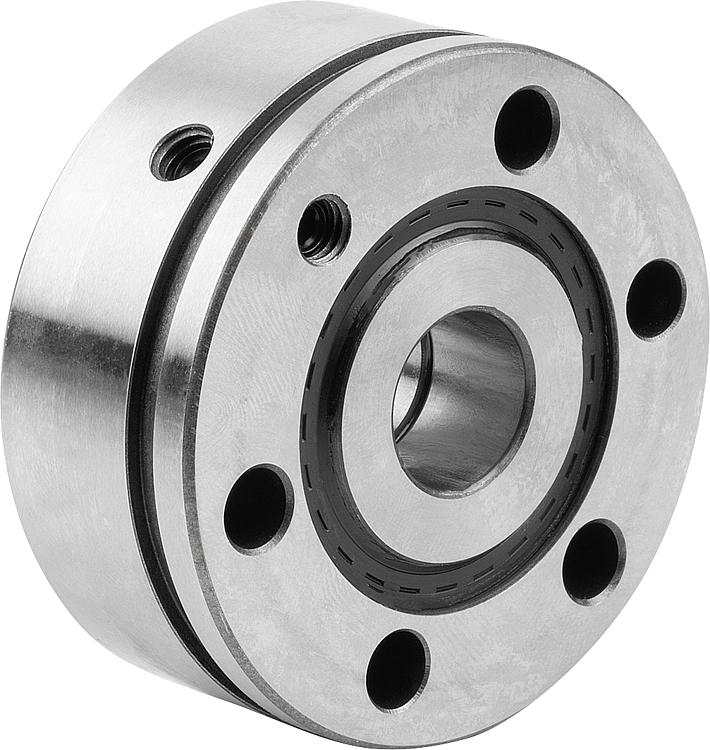

钢制轴向推力角接触球轴承，双排，带法兰，B 型

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 联轴器、刚性联轴器、胀紧套、万向节、快速插拔联轴器、轴承、密封件
      - 滚动轴承
        钢制轴向推力角接触球轴承双排，带法兰
        钢制轴向推力角接触球轴承，双排，带法兰，B 型

商品描述/产品说明

产品说明材料：外壳为钢制。
丁腈密封件。规格：侧面经打磨处理。技术参数：所有交付的轴承均为即装型，经脂润滑的 KE2P-35 型号符合 DIN 51825 标准。

壳体和轴公差符合对应的圆度公差等级 IT2 和矩形公差等级 IT4。应用：用于支撑丝杠副。温度范围：-30 °C 至 +120 °C。装配：应使用精密锁紧螺母安装丝杠。

精密锁紧螺母安装时使用双倍的紧固力矩拧紧，稍稍松开然后用规定的紧固力矩拧紧，以便能补偿可能出现的沉降现象。

固定螺栓按照交叉方式拧紧，最大屈服点为 70%。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 23806-01_B 钢制轴向推力角接触球轴承，双排，带法兰，B 型

332 kB

图纸

商品选择/筛选

订货号	缩写	类型 1	类型	B	B1	B2	D	D1	D2	D3	D4	D5	R	R1	α	β	M	精密开槽螺母紧固力矩 Nm	最高转速 1/min.	CAD	配件	价格	订购
23806-01-101506025	1560-2RS	双排	B	25 -0,25	3	17	15-0,005	60-0,01	28	36	6,6	46	0,3	0,6	60°	60°	M6	10	3500			根据要求
23806-01-101706225	1762-2RS	双排	B	25 -0,25	3	17	17-0,005	62-0,01	30	38	6,6	48	0,3	0,6	60°	60°	M6	15	3300			根据要求

订货号	缩写	额定负载静态 N	额定负载动态 N	轴向刚度 N/μm	侧倾角刚度 Nm/mrad	轴承摩檫力矩 Nm	转动惯量 Kg.cm²	端跳 μm	径向轴承游隙	孔尺寸 μm	外径尺寸 μm	宽度尺寸 μm	CAD	配件	价格	订购
23806-01-101506025	1560-2RS	28000	17900	400	65	0,20	0,102	2,0	经预紧处理	0-5	0-10	0-250			根据要求
23806-01-101706225	1762-2RS	31000	18800	450	80	0,24	0,132	2,0	经预紧处理	0-5	0-10	0-250			根据要求
