23010-01铝制弹簧杆联轴器 带夹紧轮毂 |
返回 |
|
|

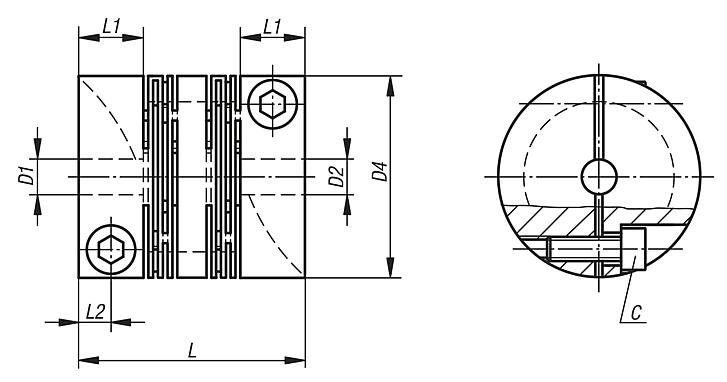

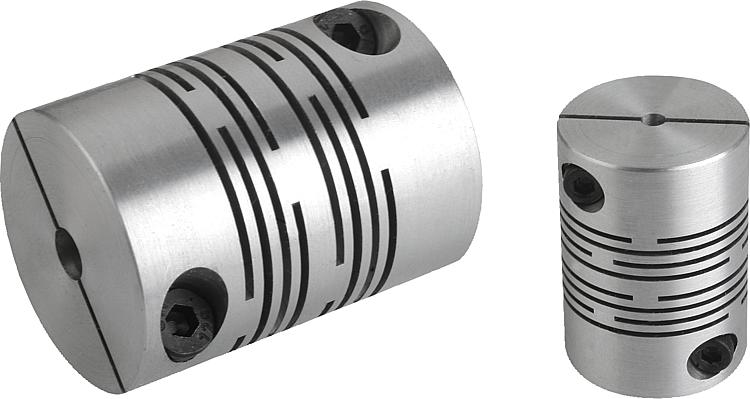

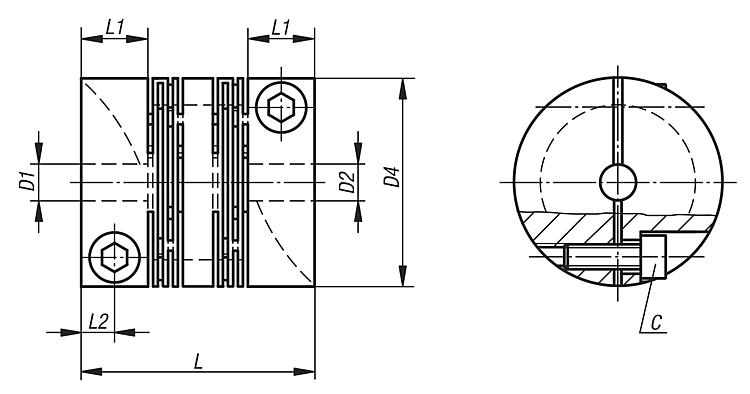

产品说明材料：铝制。规格：亮色。提示：无间隙、不易扭转、灵活弯曲且免维护的全金属联轴器，用于传输角度同步的旋转运动。创新的开槽结构能够在低恢复力的情况下实现出色的轴向、径向和角向灵活性。非常适合用于伺服电机。配有用于轴紧固的夹紧轮毂。温度范围：-50 °C 至 +150 °C。装配：弹簧杆联轴器采用 H7 配合。建议配合间隙为 0.02 mm - 0.05 mm。这种配合间隙和轴颈的润滑有助于组装和拆卸。根据要求：所需的套筒孔 D1 和 D2 分别具有公差等级或公差范围。
键槽符合 DIN 6885 标准。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 尺寸 | D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
max. | D4 | L | L1 | L2 | 额定扭矩
Nm
| 扭转刚度
(10³ Nm/rad) | 惯性矩
(gm²) | CAD | 配件 | 价格 | 订购 |
|---|
| 23010-01-0160230606 | 16 | 6 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 |  | | 根据要求 | | | 23010-01-0180160606 | 18 | 6 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 根据要求 | | | 23010-01-0200280808 | 20 | 8 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 根据要求 | | | 23010-01-0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 根据要求 | | | 23010-01-0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 根据要求 | | | 23010-01-0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 根据要求 | | | 23010-01-0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 根据要求 | | | 23010-01-0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 根据要求 | | | 23010-01-0160230505 | 16 | 5 | 5 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 | | | 根据要求 | | | 23010-01-0180160505 | 18 | 5 | 5 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 根据要求 | | | 23010-01-0200280606 | 20 | 6 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 根据要求 | | | 23010-01-0220200606 | 22 | 6 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 根据要求 | | | 23010-01-0220200508 | 22 | 5 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 根据要求 | | | 23010-01-0220200808 | 22 | 8 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 根据要求 | | | 23010-01-0220200505 | 22 | 5 | 5 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 根据要求 | | | 23010-01-0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 根据要求 | | | 23010-01-0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 根据要求 | | | 23010-01-0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 根据要求 | | | 23010-01-0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 根据要求 | | | 23010-01-0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 根据要求 | | | 23010-01-0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 根据要求 | | | 23010-01-0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 根据要求 | | | 23010-01-0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 根据要求 | | | 23010-01-0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 根据要求 | | | 23010-01-0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 根据要求 | | | 23010-01-0200280508 | 20 | 5 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 根据要求 | | | 23010-01-0220200506 | 22 | 5 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 根据要求 | | | 23010-01-0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 根据要求 | | | 23010-01-0200280608 | 20 | 6 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 根据要求 | | | 23010-01-0180160506 | 18 | 5 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 根据要求 | | | 23010-01-0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 根据要求 | | | 23010-01-0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 根据要求 | | | 23010-01-0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 根据要求 | | | 23010-01-0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 根据要求 | | | 23010-01-0160230506 | 16 | 5 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 | | | 根据要求 | | | 23010-01-0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 根据要求 | | | 23010-01-0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 根据要求 | | | 23010-01-0220200608 | 22 | 6 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 根据要求 | | | 23010-01-0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 根据要求 | | | 23010-01-0200280505 | 20 | 5 | 5 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 根据要求 | | | 23010-01-0160230303 | 16 | 3 | 3 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 | | | 根据要求 | | | 23010-01-0180160303 | 18 | 3 | 3 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 根据要求 | | | 23010-01-0200280303 | 20 | 3 | 3 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 根据要求 | | | 23010-01-0200280506 | 20 | 5 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 根据要求 | | | 23010-01-0220200303 | 22 | 3 | 3 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 根据要求 | | | 23010-01-0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 根据要求 | | | 23010-01-0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 根据要求 | | | 23010-01-0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 根据要求 | | | 23010-01-0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 根据要求 | | | 23010-01-0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 根据要求 | | | 23010-01-0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 根据要求 | | | 23010-01-0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 根据要求 | |
| 订货号 | 最高转速
r/min
| 最大
角度偏差
(°) | 最大轴偏差
轴向
(mm) | 最大轴偏差
径向
(mm) | C
(ISO 4029) | 安装螺栓
锁紧扭矩
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 23010-01-0160230606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0180160606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0200280808 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0250280810 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0250280606 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0400481012 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 根据要求 | | | 23010-01-0400481212 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 根据要求 | | | 23010-01-0400481515 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 根据要求 | | | 23010-01-0160230505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0180160505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0200280606 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0220200606 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0220200508 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0220200808 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0220200505 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0250281010 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0250280608 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0250280610 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0250280808 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0300401010 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 根据要求 | | | 23010-01-0300400810 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 根据要求 | | | 23010-01-0400481616 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 根据要求 | | | 23010-01-0400481010 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 根据要求 | | | 23010-01-0500651919 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 根据要求 | | | 23010-01-0500651616 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 根据要求 | | | 23010-01-0200280508 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0220200506 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0300400606 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 根据要求 | | | 23010-01-0200280608 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0180160506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0500652020 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 根据要求 | | | 23010-01-0300400808 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 根据要求 | | | 23010-01-0300400608 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 根据要求 | | | 23010-01-0600802424 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 根据要求 | | | 23010-01-0160230506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0700953232 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 根据要求 | | | 23010-01-0700952020 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 根据要求 | | | 23010-01-0220200608 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0600802020 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 根据要求 | | | 23010-01-0200280505 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0160230303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0180160303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0200280303 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0200280506 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 根据要求 | | | 23010-01-0220200303 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 根据要求 | | | 23010-01-0300400610 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 根据要求 | | | 23010-01-0400480606 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 根据要求 | | | 23010-01-0500651010 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 根据要求 | | | 23010-01-0500651515 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 根据要求 | | | 23010-01-0600801010 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 根据要求 | | | 23010-01-0600801616 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 根据要求 | | | 23010-01-0700951515 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 根据要求 | |
|
|
