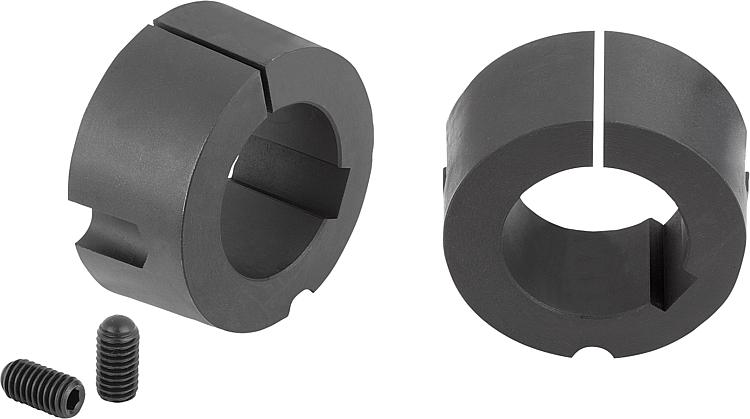

产品说明材料：灰口铸铁或钢制。规格：磷化。提示：借助锥形夹紧套，可在极短时间内完成皮带轮的安装和拆卸。广泛可用的成品孔可实现即时安装，而无需费时费力的内部或外部处理。除了带键槽的紧固螺栓，衬套依照 DIN 6885/1 标准制造。锥形夹紧套可与所有类似的通用型号互换。装配：安装应根据随附的用户信息进行。附件：带螺栓交货。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

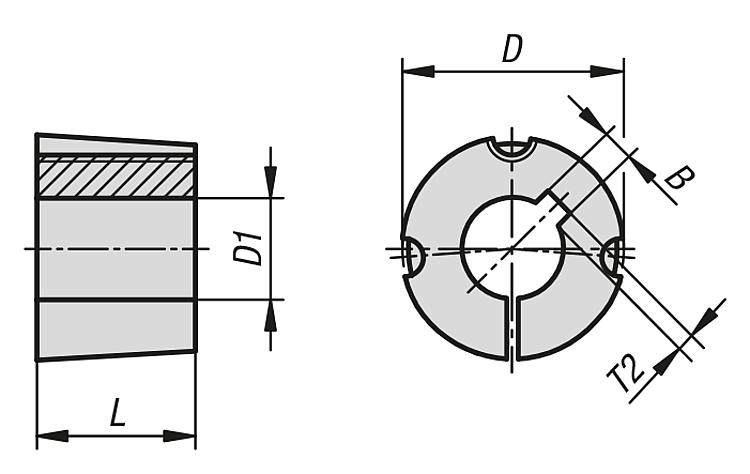

| 订货号 | 类型 1 | 主体
材料 | L | B | D
| D1 | T2 | 适用
螺栓
| 止动螺栓
锁紧扭矩
（Nm） | CAD | 配件 | 价格 | 订购 |
|---|
| 23200-0351122 | 1008型 | 灰口铸铁 | 22,3 | 4 | 35 | 11 | 1,8 | 1/4 BSW | 5,5 |  | | 根据要求 | | | 23200-0351222 | 1008型 | 灰口铸铁 | 22,3 | 4 | 35 | 12 | 1,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0351422 | 1008型 | 灰口铸铁 | 22,3 | 5 | 35 | 14 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0351522 | 1008型 | 灰口铸铁 | 22,3 | 5 | 35 | 15 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0351622 | 1008型 | 灰口铸铁 | 22,3 | 5 | 35 | 16 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0351822 | 1008型 | 灰口铸铁 | 22,3 | 6 | 35 | 18 | 2,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0351922 | 1008型 | 灰口铸铁 | 22,3 | 6 | 35 | 19 | 2,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0352022 | 1008型 | 灰口铸铁 | 22,3 | 6 | 35 | 20 | 2,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0352222 | 1008型 | 灰口铸铁 | 22,3 | 6 | 35 | 22 | 2,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0381122 | 1108型 | 灰口铸铁 | 22,3 | 4 | 38 | 11 | 1,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0381222 | 1108型 | 灰口铸铁 | 22,3 | 4 | 38 | 12 | 1,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0381422 | 1108型 | 灰口铸铁 | 22,3 | 5 | 38 | 14 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0381522 | 1108型 | 灰口铸铁 | 22,3 | 5 | 38 | 15 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0381622 | 1108型 | 灰口铸铁 | 22,3 | 5 | 38 | 16 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0381722 | 1108型 | 灰口铸铁 | 22,3 | 5 | 38 | 17 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0381822 | 1108型 | 灰口铸铁 | 22,3 | 6 | 38 | 18 | 2,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0381922 | 1108型 | 灰口铸铁 | 22,3 | 6 | 38 | 19 | 2,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0382022 | 1108型 | 灰口铸铁 | 22,3 | 6 | 38 | 20 | 2,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0382222 | 1108型 | 灰口铸铁 | 22,3 | 6 | 38 | 22 | 2,8 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0382422 | 1108型 | 灰口铸铁 | 22,3 | 8 | 38 | 24 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0382522 | 1108型 | 灰口铸铁 | 22,3 | 8 | 38 | 25 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0382622 | 1108型 | 灰口铸铁 | 22,3 | 8 | 38 | 26 | 2,3 | 1/4 BSW | 5,5 | | | 根据要求 | | | 23200-0471125 | 1210型 | 灰口铸铁 | 25,4 | 4 | 47 | 11 | 1,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0471225 | 1210型 | 灰口铸铁 | 25,4 | 4 | 47 | 12 | 1,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0471425 | 1210型 | 灰口铸铁 | 25,4 | 5 | 47 | 14 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0471525 | 1210型 | 灰口铸铁 | 25,4 | 5 | 47 | 15 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0471625 | 1210型 | 灰口铸铁 | 25,4 | 5 | 47 | 16 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0471825 | 1210型 | 灰口铸铁 | 25,4 | 6 | 47 | 18 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0471925 | 1210型 | 灰口铸铁 | 25,4 | 6 | 47 | 19 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0472025 | 1210型 | 灰口铸铁 | 25,4 | 6 | 47 | 20 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0472225 | 1210型 | 灰口铸铁 | 25,4 | 6 | 47 | 22 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0472425 | 1210型 | 灰口铸铁 | 25,4 | 8 | 47 | 24 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0472525 | 1210型 | 灰口铸铁 | 25,4 | 8 | 47 | 25 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0472625 | 1210型 | 灰口铸铁 | 25,4 | 8 | 47 | 26 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0472825 | 1210型 | 灰口铸铁 | 25,4 | 8 | 47 | 28 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0473025 | 1210型 | 钢制 | 25,4 | 8 | 47 | 30 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0473225 | 1210型 | 钢制 | 25,4 | 10 | 47 | 32 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571225 | 1610型 | 灰口铸铁 | 25,4 | 4 | 57 | 12 | 1,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571425 | 1610型 | 灰口铸铁 | 25,4 | 5 | 57 | 14 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571525 | 1610型 | 灰口铸铁 | 25,4 | 5 | 57 | 15 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571625 | 1610型 | 灰口铸铁 | 25,4 | 5 | 57 | 16 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571825 | 1610型 | 灰口铸铁 | 25,4 | 6 | 57 | 18 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571925 | 1610型 | 灰口铸铁 | 25,4 | 6 | 57 | 19 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572025 | 1610型 | 灰口铸铁 | 25,4 | 6 | 57 | 20 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572225 | 1610型 | 灰口铸铁 | 25,4 | 6 | 57 | 22 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572425 | 1610型 | 灰口铸铁 | 25,4 | 8 | 57 | 24 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572525 | 1610型 | 灰口铸铁 | 25,4 | 8 | 57 | 25 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572625 | 1610型 | 灰口铸铁 | 25,4 | 8 | 57 | 26 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572825 | 1610型 | 灰口铸铁 | 25,4 | 8 | 57 | 28 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0573025 | 1610型 | 灰口铸铁 | 25,4 | 8 | 57 | 30 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0573225 | 1610型 | 灰口铸铁 | 25,4 | 10 | 57 | 32 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0573525 | 1610型 | 灰口铸铁 | 25,4 | 10 | 57 | 35 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0573825 | 1610型 | 灰口铸铁 | 25,4 | 10 | 57 | 38 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0574025 | 1610型 | 钢制 | 25,4 | 12 | 57 | 40 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0574225 | 1610型 | 钢制 | 25,4 | 12 | 57 | 42 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571238 | 1615型 | 灰口铸铁 | 38,1 | 4 | 57 | 12 | 1,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571438 | 1615型 | 灰口铸铁 | 38,1 | 5 | 57 | 14 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571538 | 1615型 | 灰口铸铁 | 38,1 | 5 | 57 | 15 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571638 | 1615型 | 灰口铸铁 | 38,1 | 5 | 57 | 16 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571838 | 1615型 | 灰口铸铁 | 38,1 | 6 | 57 | 18 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0571938 | 1615型 | 灰口铸铁 | 38,1 | 6 | 57 | 19 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572038 | 1615型 | 灰口铸铁 | 38,1 | 6 | 57 | 20 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572238 | 1615型 | 灰口铸铁 | 38,1 | 6 | 57 | 22 | 2,8 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572438 | 1615型 | 灰口铸铁 | 38,1 | 8 | 57 | 24 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572538 | 1615型 | 灰口铸铁 | 38,1 | 8 | 57 | 25 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572638 | 1615型 | 灰口铸铁 | 38,1 | 8 | 57 | 26 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0572838 | 1615型 | 灰口铸铁 | 38,1 | 8 | 57 | 28 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0573038 | 1615型 | 灰口铸铁 | 38,1 | 8 | 57 | 30 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0573238 | 1615型 | 灰口铸铁 | 38,1 | 10 | 57 | 32 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0573538 | 1615型 | 灰口铸铁 | 38,1 | 10 | 57 | 35 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0573838 | 1615型 | 灰口铸铁 | 38,1 | 10 | 57 | 38 | 3,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0574038 | 1615型 | 钢制 | 38,1 | 12 | 57 | 40 | 2,3 | 3/8 BSW | 20 | | | 根据要求 | | | 23200-0701431 | 2012型 | 灰口铸铁 | 31,8 | 5 | 70 | 14 | 2,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0701631 | 2012型 | 灰口铸铁 | 31,8 | 5 | 70 | 16 | 2,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0701831 | 2012型 | 灰口铸铁 | 31,8 | 6 | 70 | 18 | 2,8 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0701931 | 2012型 | 灰口铸铁 | 31,8 | 6 | 70 | 19 | 2,8 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0702031 | 2012型 | 灰口铸铁 | 31,8 | 6 | 70 | 20 | 2,8 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0702231 | 2012型 | 灰口铸铁 | 31,8 | 6 | 70 | 22 | 2,8 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0702431 | 2012型 | 灰口铸铁 | 31,8 | 8 | 70 | 24 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0702531 | 2012型 | 灰口铸铁 | 31,8 | 8 | 70 | 25 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0702631 | 2012型 | 灰口铸铁 | 31,8 | 8 | 70 | 26 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0702831 | 2012型 | 灰口铸铁 | 31,8 | 8 | 70 | 28 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0703031 | 2012型 | 灰口铸铁 | 31,8 | 8 | 70 | 30 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0703231 | 2012型 | 灰口铸铁 | 31,8 | 10 | 70 | 32 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0703531 | 2012型 | 灰口铸铁 | 31,8 | 10 | 70 | 35 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0703831 | 2012型 | 灰口铸铁 | 31,8 | 10 | 70 | 38 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0704031 | 2012型 | 灰口铸铁 | 31,8 | 12 | 70 | 40 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0704231 | 2012型 | 灰口铸铁 | 31,8 | 12 | 70 | 42 | 3,3 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0704531 | 2012型 | 灰口铸铁 | 31,8 | 14 | 70 | 45 | 3,8 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0704831 | 2012型 | 灰口铸铁 | 31,8 | 14 | 70 | 48 | 3,8 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0705031 | 2012型 | 钢制 | 31,8 | 14 | 70 | 50 | 3,8 | 7/16 BSW | 30 | | | 根据要求 | | | 23200-0851844 | 2517型 | 灰口铸铁 | 44,5 | 6 | 85 | 18 | 2,8 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0851944 | 2517型 | 灰口铸铁 | 44,5 | 6 | 85 | 19 | 2,8 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0852044 | 2517型 | 灰口铸铁 | 44,5 | 6 | 85 | 20 | 2,8 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0852244 | 2517型 | 灰口铸铁 | 44,5 | 6 | 85 | 22 | 2,8 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0852444 | 2517型 | 灰口铸铁 | 44,5 | 8 | 85 | 24 | 3,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0852544 | 2517型 | 灰口铸铁 | 44,5 | 8 | 85 | 25 | 3,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0852844 | 2517型 | 灰口铸铁 | 44,5 | 8 | 85 | 28 | 3,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0853044 | 2517型 | 灰口铸铁 | 44,5 | 8 | 85 | 30 | 3,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0853244 | 2517型 | 灰口铸铁 | 44,5 | 10 | 85 | 32 | 3,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0853544 | 2517型 | 灰口铸铁 | 44,5 | 10 | 85 | 35 | 3,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0853844 | 2517型 | 灰口铸铁 | 44,5 | 10 | 85 | 38 | 3,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0854044 | 2517型 | 灰口铸铁 | 44,5 | 12 | 85 | 40 | 3,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0854244 | 2517型 | 灰口铸铁 | 44,5 | 12 | 85 | 42 | 3,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0854544 | 2517型 | 灰口铸铁 | 44,5 | 14 | 85 | 45 | 3,8 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0854844 | 2517型 | 灰口铸铁 | 44,5 | 14 | 85 | 48 | 3,8 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0855044 | 2517型 | 灰口铸铁 | 44,5 | 14 | 85 | 50 | 3,8 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0855544 | 2517型 | 灰口铸铁 | 44,5 | 16 | 85 | 55 | 4,3 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-0856044 | 2517型 | 灰口铸铁 | 44,5 | 18 | 85 | 60 | 4,4 | 1/2 BSW | 50 | | | 根据要求 | | | 23200-1082250 | 3020型 | 灰口铸铁 | 50,8 | 6 | 108 | 22 | 2,8 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1082550 | 3020型 | 灰口铸铁 | 50,8 | 8 | 108 | 25 | 3,3 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1082850 | 3020型 | 灰口铸铁 | 50,8 | 8 | 108 | 28 | 3,3 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1083050 | 3020型 | 灰口铸铁 | 50,8 | 8 | 108 | 30 | 3,3 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1083250 | 3020型 | 灰口铸铁 | 50,8 | 10 | 108 | 32 | 3,3 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1083550 | 3020型 | 灰口铸铁 | 50,8 | 10 | 108 | 35 | 3,3 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1083850 | 3020型 | 灰口铸铁 | 50,8 | 10 | 108 | 38 | 3,3 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1084050 | 3020型 | 灰口铸铁 | 50,8 | 12 | 108 | 40 | 3,3 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1084250 | 3020型 | 灰口铸铁 | 50,8 | 12 | 108 | 42 | 3,3 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1084550 | 3020型 | 灰口铸铁 | 50,8 | 14 | 108 | 45 | 3,8 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1084850 | 3020型 | 灰口铸铁 | 50,8 | 14 | 108 | 48 | 3,8 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1085050 | 3020型 | 灰口铸铁 | 50,8 | 14 | 108 | 50 | 3,8 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1085550 | 3020型 | 灰口铸铁 | 50,8 | 16 | 108 | 55 | 4,3 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1086050 | 3020型 | 灰口铸铁 | 50,8 | 18 | 108 | 60 | 4,4 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1086550 | 3020型 | 灰口铸铁 | 50,8 | 18 | 108 | 65 | 4,4 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1087050 | 3020型 | 灰口铸铁 | 50,8 | 20 | 108 | 70 | 4,9 | 5/8 BSW | 90 | | | 根据要求 | | | 23200-1087550 | 3020型 | 钢制 | 50,8 | 20 | 108 | 75 | 4,9 | 5/8 BSW | 90 | | | 根据要求 | |
|
|
