27628igubal® 万向接头 带滑动轴承, 内螺纹 类似 DIN ISO 12240-4 |
返回 |
|
|
产品说明材料：igumid® G 制壳体，
iglidur® W300 制轴承帽罩。 规格：黑色。提示：万向接头在不断变化的负载中具有极高的疲劳强度，不易受脏污、灰尘和绒毛影响，耐腐蚀和耐化学品。它适合旋转、摆动和线性运动。
连接尺寸对应符合 DIN ISO 12240 的尺寸系列 K。公差：内环的孔依照 E10 规定公差。相关轴的公差应介于 h6 和 h9 之间。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
右旋螺纹 | 订货号
左旋螺纹 | D

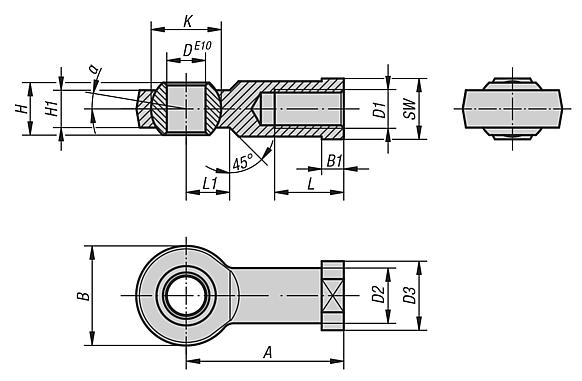

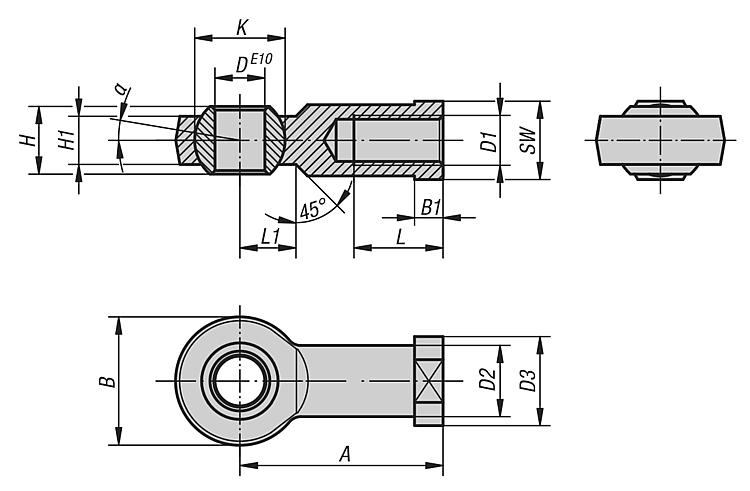

| D1 | D2 | D3 | A | B | B1 | H | H1 | K | L | L1 | SW | α | 筛选 |
|---|
| 27628-104 | 27628-1041 | 5 | M4 | 9 | 12 | 27 | 18 | 4 | 8 | 6 | 11,1 | 10 | 9 | 9 | 15° |  | | 27628-105 | 27628-1051 | 5 | M5 | 9 | 12 | 27 | 18 | 4 | 8 | 6 | 11,1 | 10 | 9 | 9 | 15° | | | 27628-106 | 27628-1061 | 6 | M6 | 10 | 13 | 30 | 20 | 5 | 9 | 7 | 12,7 | 12 | 10 | 11 | 14,5° | | | 27628-108 | 27628-1081 | 8 | M8 | 13 | 16 | 36 | 24 | 5 | 12 | 9 | 15,8 | 16 | 12 | 14 | 12,5° | | | 27628-110 | 27628-1101 | 10 | M10 | 15 | 19 | 43 | 30 | 6,5 | 14 | 10,5 | 19 | 20 | 14 | 17 | 12,5° | | | 27628-110125 | 27628-1101251 | 10 | M10x1,25 | 15 | 19 | 43 | 30 | 6,5 | 14 | 10,5 | 19 | 20 | 14 | 17 | 12,5° | | | 27628-112 | 27628-1121 | 12 | M12 | 18 | 22 | 50 | 34 | 6,5 | 16 | 12 | 22,2 | 22 | 16 | 17 | 12,5° | | | 27628-112125 | 27628-1121251 | 12 | M12x1,25 | 18 | 22 | 50 | 34 | 6,5 | 16 | 12 | 22,2 | 22 | 16 | 19 | 12,5° | | | 27628-114 | 27628-1141 | 14 | M14 | 20 | 25 | 57 | 38 | 8 | 19 | 13,5 | 25,25 | 25 | 18 | 22 | 11,5° | | | 27628-116 | 27628-1161 | 16 | M16 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,3 | 28 | 21 | 22 | 11,5° | | | 27628-116150 | 27628-1161501 | 16 | M16x1,5 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,3 | 28 | 21 | 22 | 11,5° | | | 27628-118150 | 27628-1181501 | 18 | M18x1,5 | 25 | 31 | 71 | 46 | 10 | 23 | 16,5 | 31,35 | 32 | 23 | 27 | 11,5° | | | 27628-120 | 27628-1201 | 20 | M20 | 28 | 34 | 77 | 50 | 10 | 25 | 18 | 34,9 | 33 | 25 | 30 | 11,5° | | | 27628-120150 | 27628-1201501 | 20 | M20x1,5 | 28 | 34 | 77 | 50 | 10 | 25 | 18 | 34,9 | 33 | 25 | 30 | 11,5° | |
订货号
右旋螺纹 | 订货号
左旋螺纹 | D1 | 最大静态
拉力负荷
N 瞬时 | 最大静态
拉力负荷
N 长期 | 最大运动
拉力负荷
N 瞬时 | 最大运动
拉力负荷
N 长期 | 筛选 |
|---|
| 27628-104 | 27628-1041 | M4 | 1000 | 500 | 250 | 125 | | | 27628-105 | 27628-1051 | M5 | 1000 | 500 | 250 | 125 | | | 27628-106 | 27628-1061 | M6 | 1400 | 700 | 400 | 200 | | | 27628-108 | 27628-1081 | M8 | 2100 | 1050 | 700 | 350 | | | 27628-110 | 27628-1101 | M10 | 3100 | 1550 | 800 | 400 | | | 27628-110125 | 27628-1101251 | M10x1,25 | 3100 | 1550 | 800 | 400 | | | 27628-112 | 27628-1121 | M12 | 3600 | 1800 | 900 | 450 | | | 27628-112125 | 27628-1121251 | M12x1,25 | 3600 | 1800 | 900 | 450 | | | 27628-114 | 27628-1141 | M14 | 4000 | 2000 | 1000 | 500 | | | 27628-116 | 27628-1161 | M16 | 4200 | 2100 | 1300 | 650 | | | 27628-116150 | 27628-1161501 | M16x1,5 | 4200 | 2100 | 1300 | 650 | | | 27628-118150 | 27628-1181501 | M18x1,5 | 4600 | 2300 | 1600 | 800 | | | 27628-120 | 27628-1201 | M20 | 5400 | 2700 | 2100 | 1050 | | | 27628-120150 | 27628-1201501 | M20x1,5 | 5400 | 2700 | 2100 | 1050 | |
|
|
