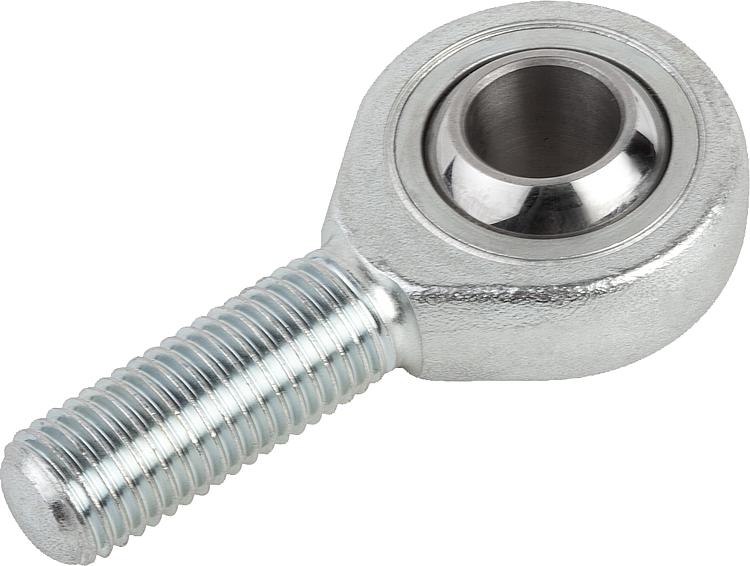

27627万向接头 带滑动轴承, 外螺纹 DIN ISO 12240-4 |
返回 |
|
|
产品说明材料：尺寸 (D) 5 - 12 易切削钢车削壳体，
自尺寸 (D) 16 起的调质钢锻造壳体。
经硬化、打磨和抛光处理的滚动轴承钢制球形活节。
已粘贴 PTFE 织物的青铜轴瓦。规格：镀锌。提示：万向接头滑动轴承免维护。连接尺寸对应 DIN 648 形式系列 KA。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
右旋螺纹 | 订货号

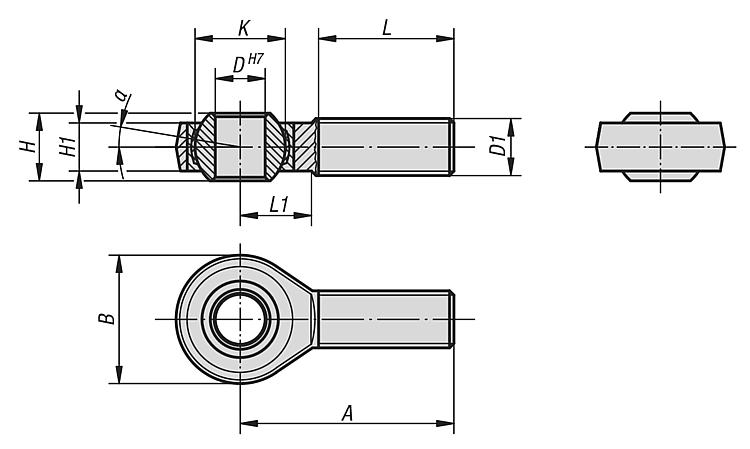

左旋螺纹 | D
| D1 | A | B | H | H1 | K | L | L1 | α | 额定负载
动态
kN | 额定负载
静态
kN | 筛选 |
|---|
| 27627-05 | 27627-051 | 5 | M5 | 33 | 18 | 8 | 6 | 11,11 | 20 | 9 | 13° | 7,5 | 4,3 |  | | 27627-06 | 27627-061 | 6 | M6 | 36 | 20 | 9 | 6,75 | 12,7 | 22 | 12 | 13° | 9,3 | 6 | | | 27627-08 | 27627-081 | 8 | M8 | 42 | 24 | 12 | 9 | 15,87 | 25 | 15 | 13° | 16,7 | 11 | | | 27627-10 | 27627-101 | 10 | M10 | 48 | 28 | 14 | 10,5 | 19,05 | 29 | 15 | 13° | 23,4 | 17,4 | | | 27627-12 | 27627-121 | 12 | M12 | 54 | 32 | 16 | 12 | 22,22 | 33 | 19 | 13° | 32 | 23,5 | | | 27627-16 | 27627-161 | 16 | M16 | 66 | 42 | 21 | 15 | 28,57 | 40 | 22 | 15° | 52,7 | 32 | | | 27627-20 | 27627-201 | 20 | M20x1,5 | 78 | 50 | 25 | 18 | 34,92 | 47 | 28 | 15° | 78,1 | 43,8 | | | 27627-22 | 27627-221 | 22 | M22x1,5 | 84 | 54 | 28 | 20 | 38,1 | 51 | 26 | 15° | 97,2 | 52,6 | |
|
|
