        机脚

商品描述/产品说明

产品说明材料：强度 5.6 钢制金属件。
天然橡胶弹性体，
中等硬度，60°Shore。规格：钢制镀锌。提示：机座是用于弹性存放任何类型机器的成熟可靠的常用元件。机脚常常用于希望避免较大水平运动的地方。其水平坚固性在所有方向上均大于垂直坚固性。正确使用，可出色地防止振动和噪音的传播。

特别是对于需要拉伸（例如造船业）的应用情况，机座采用了防脱落保护设计。

指定的负载参数是橡胶硬度为 60°Shore A 时的静态负载的参考值。

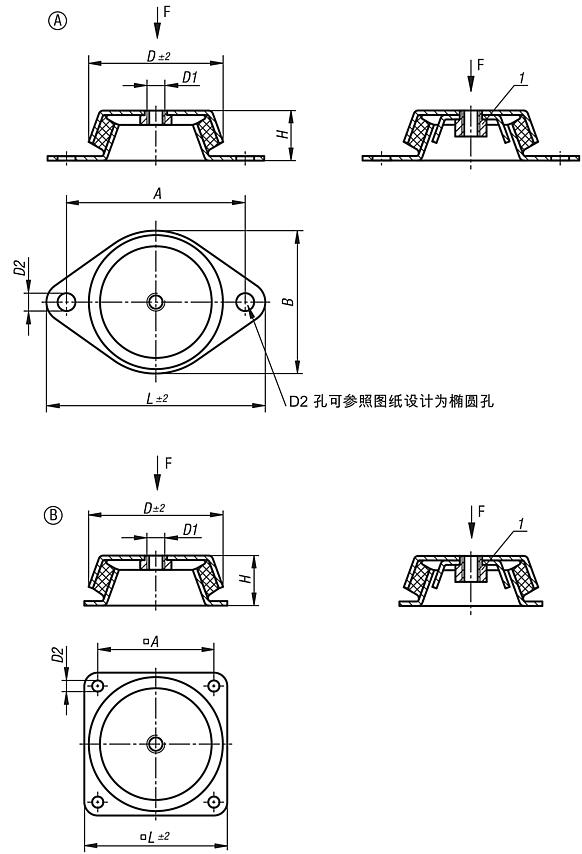

D2 孔可参照图纸设计为椭圆孔。根据要求：橡胶硬度为 40° 或 70° Shore A 的机脚。图纸提示：

1) 带防脱落装置

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27760 机脚

242 kB

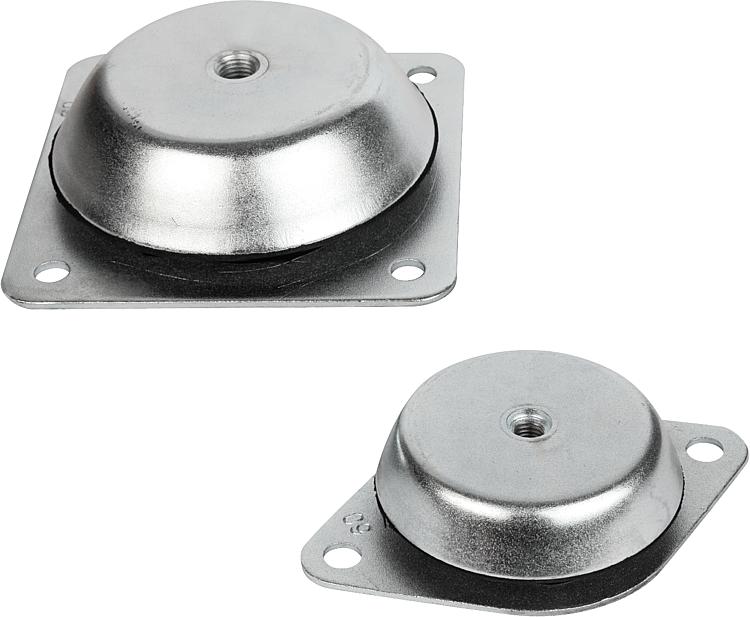

图片（总概述）

商品选择/筛选

订货号	类型	类型 1	A	B	D	D1	D2	H	L	负载能力 max. kN	价格
27760-062060	A	无脱离保护	85	66	62	M10	8,2	30	110	1,5	根据要求
27760-078060	A	无脱离保护	110	78	78	M10	9	30	128	1,8	根据要求
27760-092060	A	无脱离保护	110	96	86	M12	10,2	42	140	3	根据要求
27760-106060	A	无脱离保护	140	110	106	M12	12,4	39	170	3,6	根据要求
27760-062160	A	带断电保护	85	66	62	M10	8,2	30	110	1,5	根据要求
27760-078160	A	带断电保护	110	78	78	M10	9	30	128	1,8	根据要求
27760-092160	A	带断电保护	110	96	86	M12	10,2	42	140	3	根据要求
27760-106160	A	带断电保护	140	110	106	M12	12,4	39	170	3,6	根据要求
27760-150060	B	无脱离保护	132	-	150	M16	12,5	51	168	8	根据要求
27760-150160	B	带断电保护	132	-	150	M16	12,5	51	168	8	根据要求
