钢制铰接脚

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 叉形接头、万向接头、球头接头、轴向接头、高度可调元件、万向脚杯、调节脚、管端盖、设备脚、铰链
      - 调节脚，机脚
        钢制铰接脚

商品描述/产品说明

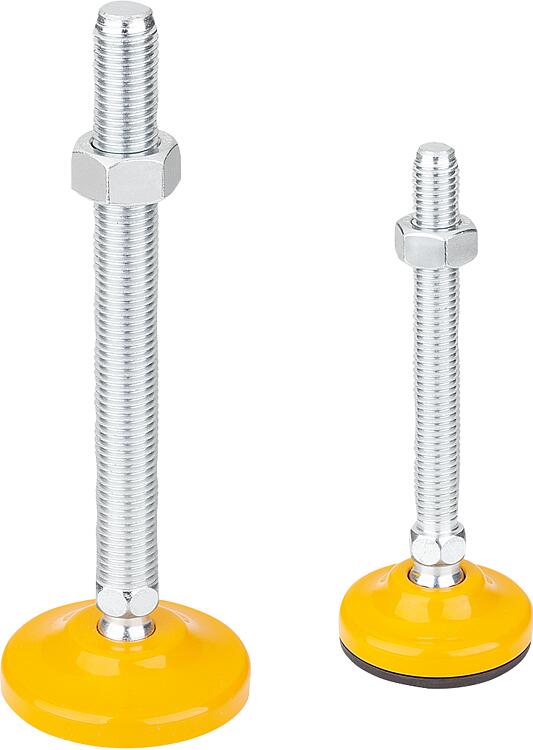

产品说明材料：钢制脚杯和丝杠。
防滑板 (NBR) 70 邵氏硬度。规格：脚杯，漆成黄色。丝杠，镀锌。
黑色防滑板。提示：可高负载的钢制铰接支脚具有漆成黄色的支脚，可选配防滑板。防滑板可以吸收振动力，防止铰接脚滑脱。

表中给出的负载值基于一系列实验得出，即静态负载垂直于主轴中心的脚杯。振动或其他振荡效果产生的轴向作用力会影响承载力，这种情况下不考虑指定值。

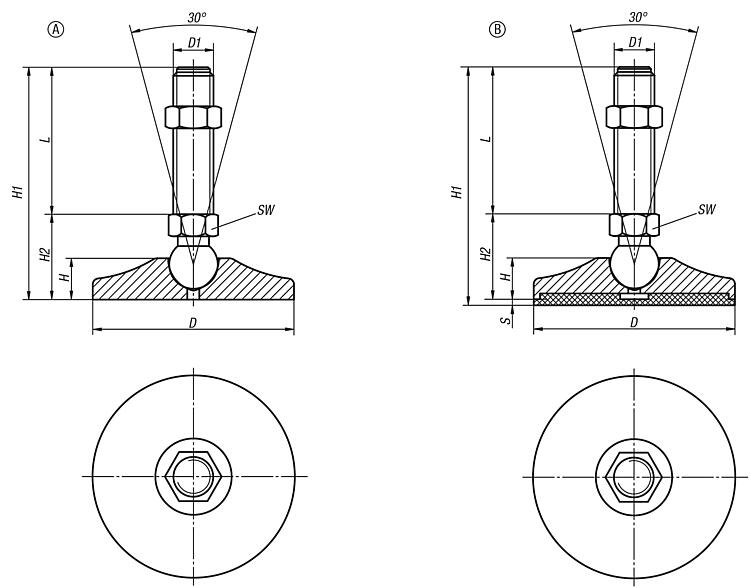

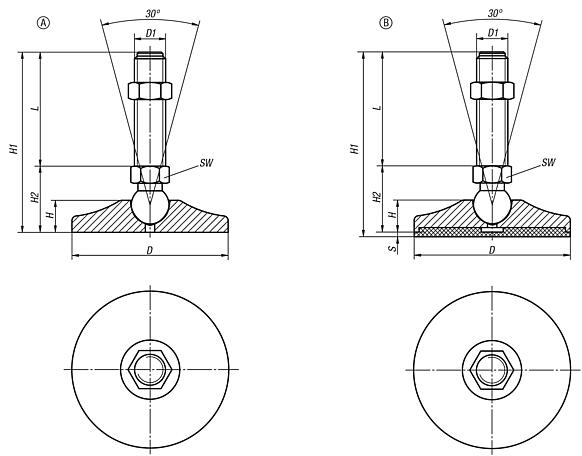

提供合适的螺母。图纸提示：

A 型，无防滑板
B 型，带防滑板

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27792 钢制铰接脚

228 kB

图片（总概述）

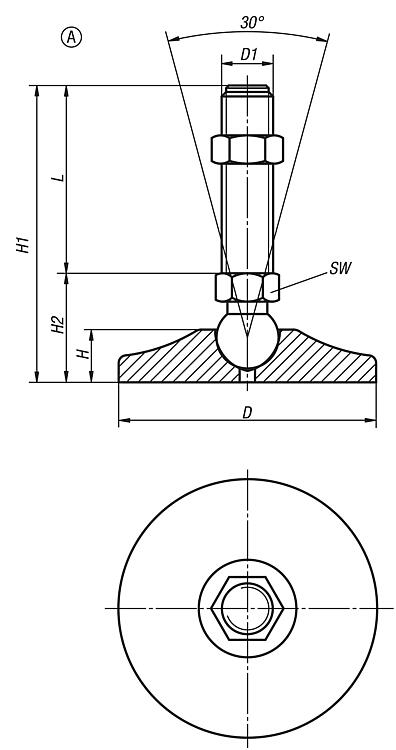

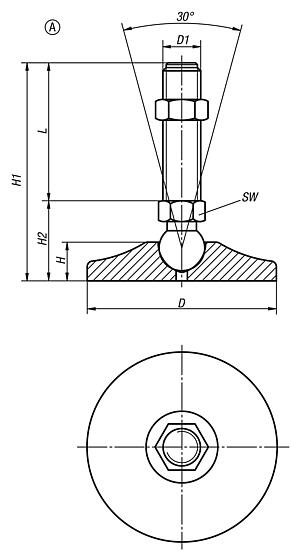

钢制铰接脚，A 型

更多信息

图纸

商品选择/筛选

	A	50 65 80 100	M10 M12 M14 M16 M20 M24	16 17 19,5 20	53 78 103 128 153 80 105 130 155 180 205 83 108 133 158 183 208 233 111 136 161 186 211 236 93 118 143 168 193 218 243 119 144 169 194 219 244	28 30 33 36 43 44	14 16 17 20	25 50 75 100 125 150 175 200	15 20 30 35 45 55				Reset
订货号	类型	D	D1	H	H1	H2	SW	L	负载能力 max. kN （静态负载）	CAD	配件	价格	订购
27792-005010X25	A	50	M10	16	53	28	14	25	15			根据要求
27792-005010X50	A	50	M10	16	78	28	14	50	15			根据要求
27792-005010X75	A	50	M10	16	103	28	14	75	15			根据要求
27792-005010X100	A	50	M10	16	128	28	14	100	15			根据要求
27792-005010X125	A	50	M10	16	153	28	14	125	15			根据要求
27792-005012X25	A	50	M12	16	53	28	14	25	15			根据要求
27792-005012X50	A	50	M12	16	78	28	14	50	15			根据要求
27792-005012X75	A	50	M12	16	103	28	14	75	15			根据要求
27792-005012X100	A	50	M12	16	128	28	14	100	15			根据要求
27792-005012X125	A	50	M12	16	153	28	14	125	15			根据要求
27792-005014X25	A	50	M14	16	53	28	14	25	15			根据要求
27792-005014X50	A	50	M14	16	78	28	14	50	15			根据要求
27792-005014X75	A	50	M14	16	103	28	14	75	15			根据要求
27792-005014X100	A	50	M14	16	128	28	14	100	15			根据要求
27792-005014X125	A	50	M14	16	153	28	14	125	15			根据要求
27792-006514X50	A	65	M14	17	80	30	14	50	20			根据要求
27792-006514X75	A	65	M14	17	105	30	14	75	20			根据要求
27792-006514X100	A	65	M14	17	130	30	14	100	20			根据要求
27792-006514X125	A	65	M14	17	155	30	14	125	20			根据要求
27792-006514X150	A	65	M14	17	180	30	14	150	20			根据要求
27792-006516X50	A	65	M16	17	80	30	16	50	20			根据要求
27792-006516X75	A	65	M16	17	105	30	16	75	20			根据要求
27792-006516X100	A	65	M16	17	130	30	16	100	20			根据要求
27792-006516X125	A	65	M16	17	155	30	16	125	20			根据要求
27792-006516X150	A	65	M16	17	180	30	16	150	20			根据要求
27792-006516X175	A	65	M16	17	205	30	16	175	20			根据要求
27792-008016X50	A	80	M16	19,5	83	33	16	50	30			根据要求
27792-008016X75	A	80	M16	19,5	108	33	16	75	30			根据要求
27792-008016X100	A	80	M16	19,5	133	33	16	100	30			根据要求
27792-008016X125	A	80	M16	19,5	158	33	16	125	30			根据要求
27792-008016X150	A	80	M16	19,5	183	33	16	150	30			根据要求
27792-008016X175	A	80	M16	19,5	208	33	16	175	30			根据要求
27792-008016X200	A	80	M16	19,5	233	33	16	200	30			根据要求
27792-008020X75	A	80	M20	19,5	111	36	17	75	30			根据要求
27792-008020X100	A	80	M20	19,5	136	36	17	100	30			根据要求
27792-008020X125	A	80	M20	19,5	161	36	17	125	30			根据要求
27792-008020X150	A	80	M20	19,5	186	36	17	150	30			根据要求
27792-008020X175	A	80	M20	19,5	211	36	17	175	30			根据要求
27792-008020X200	A	80	M20	19,5	236	36	17	200	30			根据要求
27792-010016X50	A	100	M16	20	93	43	20	50	35			根据要求
27792-010016X75	A	100	M16	20	118	43	20	75	35			根据要求
27792-010016X100	A	100	M16	20	143	43	20	100	35			根据要求
27792-010016X125	A	100	M16	20	168	43	20	125	35			根据要求
27792-010016X150	A	100	M16	20	193	43	20	150	35			根据要求
27792-010016X175	A	100	M16	20	218	43	20	175	35			根据要求
27792-010016X200	A	100	M16	20	243	43	20	200	35			根据要求
27792-010020X75	A	100	M20	20	118	43	20	75	45			根据要求
27792-010020X100	A	100	M20	20	143	43	20	100	45			根据要求
27792-010020X125	A	100	M20	20	168	43	20	125	45			根据要求
27792-010020X150	A	100	M20	20	193	43	20	150	45			根据要求
27792-010020X175	A	100	M20	20	218	43	20	175	45			根据要求
27792-010020X200	A	100	M20	20	243	43	20	200	45			根据要求
27792-010024X75	A	100	M24	20	119	44	20	75	55			根据要求
27792-010024X100	A	100	M24	20	144	44	20	100	55			根据要求
27792-010024X125	A	100	M24	20	169	44	20	125	55			根据要求
27792-010024X150	A	100	M24	20	194	44	20	150	55			根据要求
27792-010024X175	A	100	M24	20	219	44	20	175	55			根据要求
27792-010024X200	A	100	M24	20	244	44	20	200	55			根据要求

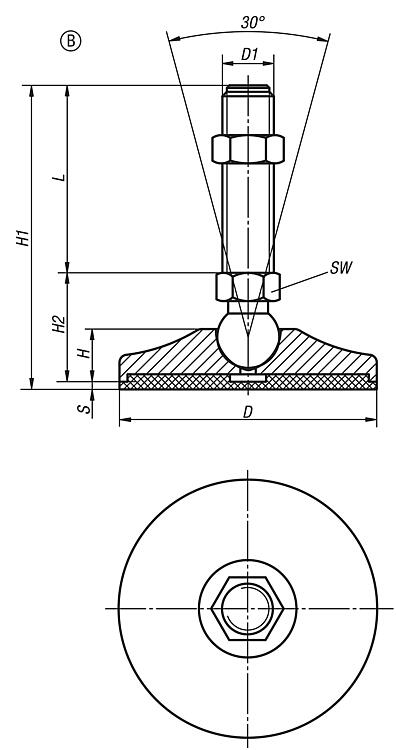

钢制铰接脚，B 型

更多信息

图纸

商品选择/筛选

	B	50 65 80 100	M10 M12 M14 M16 M20 M24	16 17 19,5 20	56 81 106 131 156 83 108 133 158 183 208 86 111 136 161 186 211 236 114 139 164 189 214 239 96 121 146 171 196 221 246 122 147 172 197 222 247	28 30 33 36 43 44	3	14 16 17 20	25 50 75 100 125 150 175 200	15 20 30 35 45 55				Reset
订货号	类型	D	D1	H	H1	H2	S	SW	L	负载能力 max. kN （静态负载）	CAD	配件	价格	订购
27792-105010X25	B	50	M10	16	56	28	3	14	25	15			根据要求
27792-105010X50	B	50	M10	16	81	28	3	14	50	15			根据要求
27792-105010X75	B	50	M10	16	106	28	3	14	75	15			根据要求
27792-105010X100	B	50	M10	16	131	28	3	14	100	15			根据要求
27792-105010X125	B	50	M10	16	156	28	3	14	125	15			根据要求
27792-105012X25	B	50	M12	16	56	28	3	14	25	15			根据要求
27792-105012X50	B	50	M12	16	81	28	3	14	50	15			根据要求
27792-105012X75	B	50	M12	16	106	28	3	14	75	15			根据要求
27792-105012X100	B	50	M12	16	131	28	3	14	100	15			根据要求
27792-105012X125	B	50	M12	16	156	28	3	14	125	15			根据要求
27792-105014X25	B	50	M14	16	56	28	3	14	25	15			根据要求
27792-105014X50	B	50	M14	16	81	28	3	14	50	15			根据要求
27792-105014X75	B	50	M14	16	106	28	3	14	75	15			根据要求
27792-105014X100	B	50	M14	16	131	28	3	14	100	15			根据要求
27792-105014X125	B	50	M14	16	156	28	3	14	125	15			根据要求
27792-106514X50	B	65	M14	17	83	30	3	14	50	20			根据要求
27792-106514X75	B	65	M14	17	108	30	3	14	75	20			根据要求
27792-106514X100	B	65	M14	17	133	30	3	14	100	20			根据要求
27792-106514X125	B	65	M14	17	158	30	3	14	125	20			根据要求
27792-106514X150	B	65	M14	17	183	30	3	14	150	20			根据要求
27792-106516X50	B	65	M16	17	83	30	3	16	50	20			根据要求
27792-106516X75	B	65	M16	17	108	30	3	16	75	20			根据要求
27792-106516X100	B	65	M16	17	133	30	3	16	100	20			根据要求
27792-106516X125	B	65	M16	17	158	30	3	16	125	20			根据要求
27792-106516X150	B	65	M16	17	183	30	3	16	150	20			根据要求
27792-106516X175	B	65	M16	17	208	30	3	16	175	20			根据要求
27792-108016X50	B	80	M16	19,5	86	33	3	16	50	30			根据要求
27792-108016X75	B	80	M16	19,5	111	33	3	16	75	30			根据要求
27792-108016X100	B	80	M16	19,5	136	33	3	16	100	30			根据要求
27792-108016X125	B	80	M16	19,5	161	33	3	16	125	30			根据要求
27792-108016X150	B	80	M16	19,5	186	33	3	16	150	30			根据要求
27792-108016X175	B	80	M16	19,5	211	33	3	16	175	30			根据要求
27792-108016X200	B	80	M16	19,5	236	33	3	16	200	30			根据要求
27792-108020X75	B	80	M20	19,5	114	36	3	17	75	30			根据要求
27792-108020X100	B	80	M20	19,5	139	36	3	17	100	30			根据要求
27792-108020X125	B	80	M20	19,5	164	36	3	17	125	30			根据要求
27792-108020X150	B	80	M20	19,5	189	36	3	17	150	30			根据要求
27792-108020X175	B	80	M20	19,5	214	36	3	17	175	30			根据要求
27792-108020X200	B	80	M20	19,5	239	36	3	17	200	30			根据要求
27792-110016X50	B	100	M16	20	96	43	3	20	50	35			根据要求
27792-110016X75	B	100	M16	20	121	43	3	20	75	35			根据要求
27792-110016X100	B	100	M16	20	146	43	3	20	100	35			根据要求
27792-110016X125	B	100	M16	20	171	43	3	20	125	35			根据要求
27792-110016X150	B	100	M16	20	196	43	3	20	150	35			根据要求
27792-110016X175	B	100	M16	20	221	43	3	20	175	35			根据要求
27792-110016X200	B	100	M16	20	246	43	3	20	200	35			根据要求
27792-110020X75	B	100	M20	20	121	43	3	20	75	45			根据要求
27792-110020X100	B	100	M20	20	146	43	3	20	100	45			根据要求
27792-110020X125	B	100	M20	20	171	43	3	20	125	45			根据要求
27792-110020X150	B	100	M20	20	196	43	3	20	150	45			根据要求
27792-110020X175	B	100	M20	20	221	43	3	20	175	45			根据要求
27792-110020X200	B	100	M20	20	246	43	3	20	200	45			根据要求
27792-110024X75	B	100	M24	20	122	44	3	20	75	55			根据要求
27792-110024X100	B	100	M24	20	147	44	3	20	100	55			根据要求
27792-110024X125	B	100	M24	20	172	44	3	20	125	55			根据要求
27792-110024X150	B	100	M24	20	197	44	3	20	150	55			根据要求
27792-110024X175	B	100	M24	20	222	44	3	20	175	55			根据要求
27792-110024X200	B	100	M24	20	247	44	3	20	200	55			根据要求
