        塑料制铰接脚脚杯

商品描述/产品说明

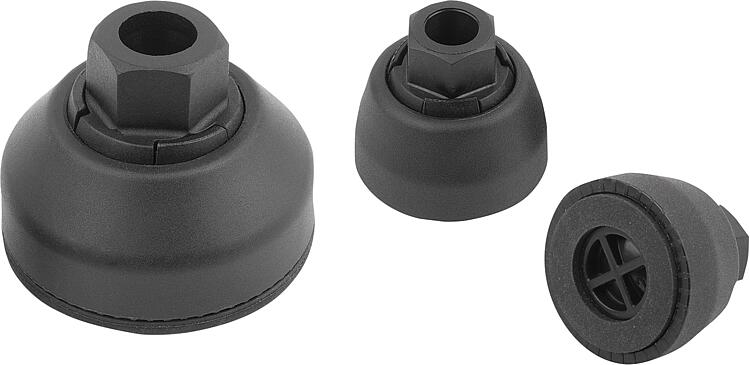

产品说明产品描述：脚杯由一个圆盘和一个 DIN 933/ISO 4017 标准六角螺栓或一个 DIN 439/ISO 4035 标准低型六角螺母组成。
六角螺栓的长度可自由选择。这样可自行确定高度。
防滑板可以吸收振动力，防止铰接杯滑脱，并保护地面免受磨损。材料：圆盘、套筒和螺母 PA6。

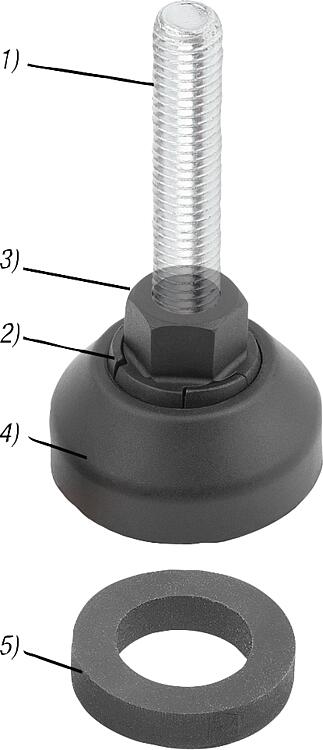

防滑板 NBR。规格：黑色。提示：表中给出的负载值基于一系列实验得出，即静态负载垂直于主轴中心的脚杯。振动或其他振荡效果产生的轴向作用力会影响承载力，这种情况下不考虑指定值。装配：1. 将六角螺栓 (1) 或六角螺母 (1) 放入套筒 (2)。
2. 将塑料螺母 (3) 推至六角螺栓 (1) 或六角螺母 (1) 上。其形成了一个球形接头。
3. 只需将球形接头从上方“咔嗒”一声压入圆盘 (4)，无需工具。
4. 将防滑板 (5) 从下方压入圆盘 (4)。附件：六角螺栓 07171。
六角螺母 07212。供货范围包含防滑板。

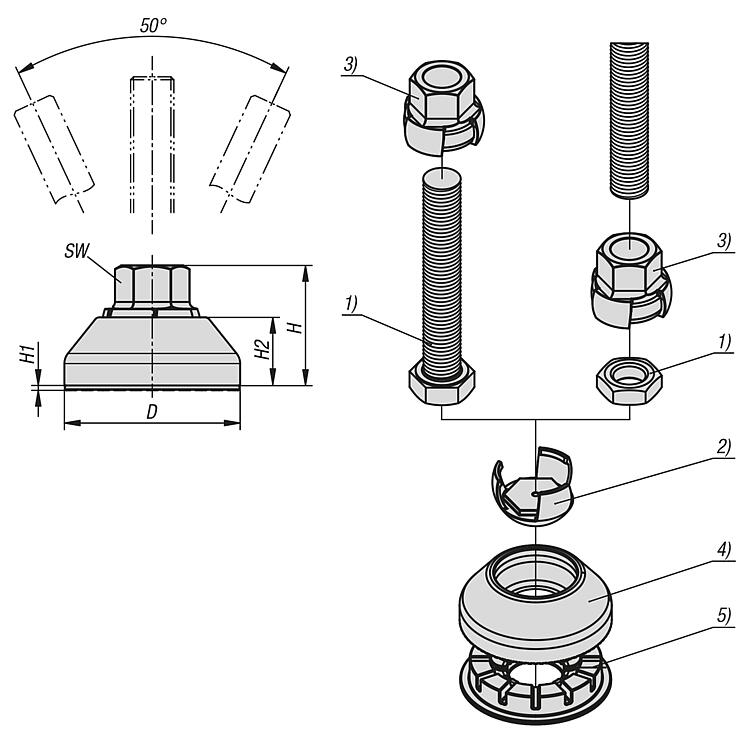

不包含六角螺栓/六角螺母。图纸提示：

1) 六角螺栓/六角螺母
2) 套筒
3) 塑料螺母
4) 圆盘
5) 防滑板

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27803-10 塑料制铰接脚脚杯

293 kB

图纸

商品选择/筛选

订货号	尺寸	D	G	H	H1	H2	SW	负载能力 max. kN （静态负载）	价格
27803-10-203006	30	30	M6	27	0,8	17	10	7,5	根据要求
27803-10-204006	40	40	M6	27	0,8	17	10	7,5	根据要求
27803-10-203008	30	30	M8	27	0,8	17	13	7,5	根据要求
27803-10-204008	40	40	M8	27	0,8	17	13	7,5	根据要求
27803-10-205010	50	50	M10	40	2,5	22	17	15,5	根据要求
27803-10-205012	50	50	M12	40	2,5	22	19	15,5	根据要求
27803-10-206516	65	64,5	M16	46,5	1,8	28,5	24	34	根据要求
27803-10-208320	83	82,5	M20	60	1,8	35	30	39	根据要求
