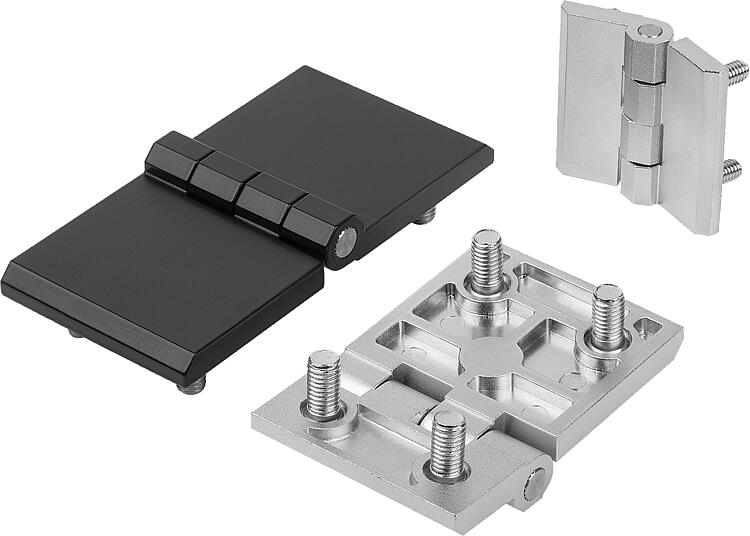

产品说明材料：压铸锌制铰链。
不锈钢轴。
钢制固定螺钉。规格：铰链经喷砂、镀铬或亮色处理。
亮色轴。
固定螺钉经镀锌处理。提示：内门铰链。
铰链左右侧通用。
铰链所给出的载荷值是非约束性的指导值，不考虑安全因素，也不承担任何责任。所给数值仅供参考，不代表具有法律约束力的财产保证。
载荷值应在实验室条件下确定。每个用户必须单独确定铰链是否适合相应的应用。
铰链连接的各种材料、连接类型、天气条件以及磨损程度都会影响要确定的数值。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

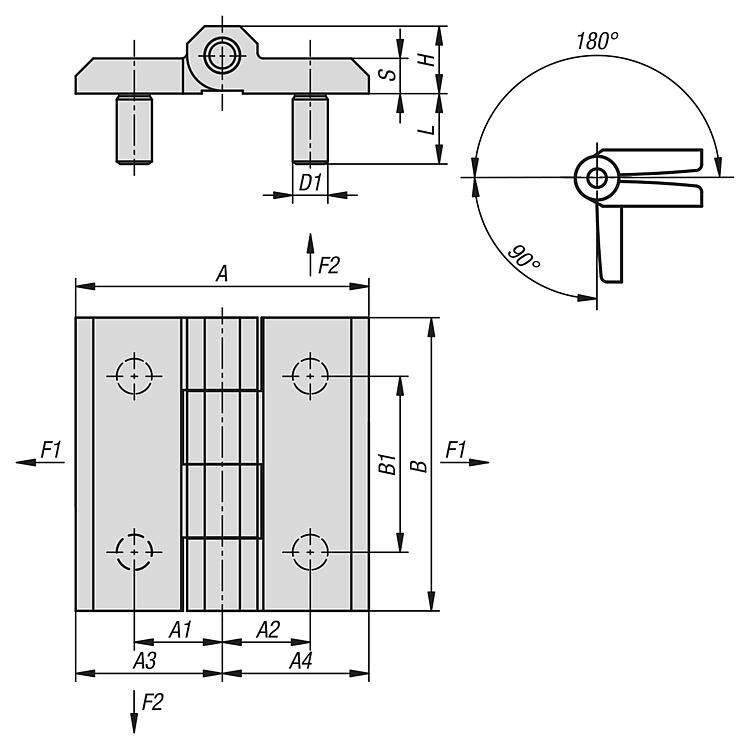

| 订货号 | 主体
颜色 | A
| A1 | A2 | A3 | A4 | B | B1 | D1 | H | L | 把手转角 | S | F1
N | F2
N
| CAD | 配件 | 价格 | 订购 |
|---|
| 27868-20-052012121 | 镀铬 | 40 | 12,5 | 12,5 | 20 | 20 | 40 | 25 | M5 | 9 | 12 | 180° | 5 | 3650 | 2000 |  | | 根据要求 | | | 27868-20-052012122 | 黑色 | 40 | 12,5 | 12,5 | 20 | 20 | 40 | 25 | M5 | 9 | 12 | 180° | 5 | 3650 | 2000 | | | 根据要求 | | | 27868-20-062515151 | 镀铬 | 50 | 15 | 15 | 25 | 25 | 50 | 30 | M6 | 11,5 | 12 | 180° | 6 | 3650 | 2000 | | | 根据要求 | | | 27868-20-062515152 | 黑色 | 50 | 15 | 15 | 25 | 25 | 50 | 30 | M6 | 11,5 | 12 | 180° | 6 | 3650 | 2000 | | | 根据要求 | | | 27868-20-063828281 | 镀铬 | 76 | 28 | 28 | 38 | 38 | 50 | 30 | M6 | 11,5 | 12 | 270° | 6 | 3650 | 900 | | | 根据要求 | | | 27868-20-063828282 | 黑色 | 76 | 28 | 28 | 38 | 38 | 50 | 30 | M6 | 11,5 | 12 | 270° | 6 | 3650 | 900 | | | 根据要求 | | | 27868-20-062528151 | 镀铬 | 63 | 15 | 28 | 25 | 38 | 50 | 30 | M6 | 11,5 | 12 | 270° | 6 | 4450 | 850 | | | 根据要求 | | | 27868-20-062528152 | 黑色 | 63 | 15 | 28 | 25 | 38 | 50 | 30 | M6 | 11,5 | 12 | 270° | 6 | 4450 | 850 | | | 根据要求 | | | 27868-20-083018181 | 镀铬 | 60 | 18 | 18 | 30 | 30 | 60 | 36 | M8 | 15 | 14,5 | 180° | 8 | 4500 | 4500 | | | 根据要求 | | | 27868-20-083018182 | 黑色 | 60 | 18 | 18 | 30 | 30 | 60 | 36 | M8 | 15 | 14,5 | 180° | 8 | 4500 | 4500 | | | 根据要求 | | | 27868-20-083045181 | 镀铬 | 90 | 18 | 45 | 30 | 60 | 60 | 36 | M8 | 15 | 14 | 270° | 8 | 5500 | 2500 | | | 根据要求 | | | 27868-20-083045182 | 黑色 | 90 | 18 | 45 | 30 | 60 | 60 | 36 | M8 | 15 | 14 | 270° | 8 | 5500 | 2500 | | | 根据要求 | | | 27868-20-086045451 | 镀铬 | 120 | 45 | 45 | 60 | 60 | 60 | 36 | M8 | 15 | 14 | 270° | 8 | 5500 | 1300 | | | 根据要求 | | | 27868-20-086045452 | 黑色 | 120 | 45 | 45 | 60 | 60 | 60 | 36 | M8 | 15 | 14 | 270° | 8 | 5500 | 1300 | | | 根据要求 | |
|
|
