        不锈钢铰链，可分离可拆卸

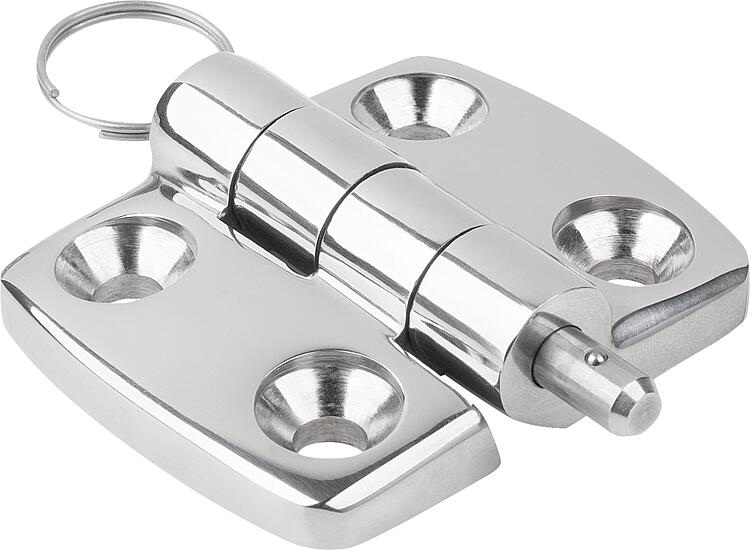

        不锈钢铰链，可分离，可拆卸，A 型，带插销

商品描述/产品说明

产品说明产品描述：用于平面元件和铝制型材的铰链。

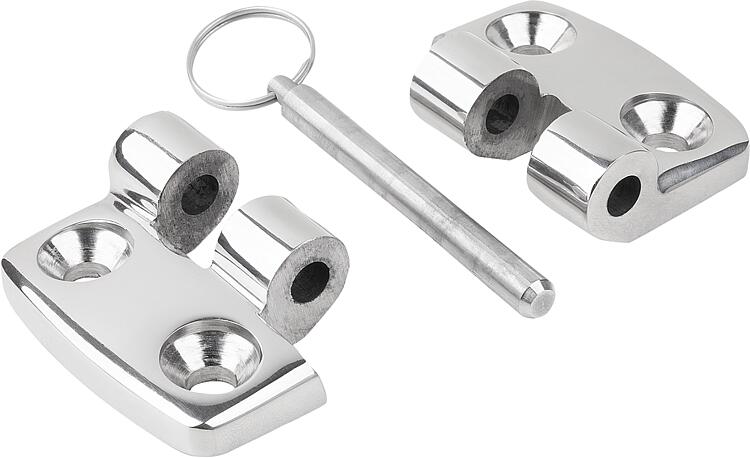

无需工具即可拆卸轴销，可快速分离和连接铰链的半页。
铰链用于挡板、顶盖或框架。
可应用于室内外区域。材料：

不锈钢 1.4401.
不锈钢轴销和配件 1.4305.

规格：铰链经抛光处理。
亮色轴销。
亮色附件。提示：所示的铰链载荷值是不具约束力的指导值，未考虑安全因素，且不承担任何责任。所有数值仅供参考，并不对财产构成任何相关法律保证。

应力值是在实验室条件下得出。每个用户必须独自确定铰链是否符合各自的使用。

铰链连接的材质、连接方式、天气条件和磨损情况等都会对待确定的值造成影响。优点：免工具安装/拆卸根据要求：不同铰链长度的组合。附件：03400 带折叠锁扣的插销。
07336 开口销 DIN EN ISO 1234.
03199 钥匙圈。供货范围两个铰链半页。
所选轴销和/或附件。图纸提示：

A 型：带插销
B 型：带销/头和钥匙圈
C 型：带销/头和开口销

2) 轴销
3) 开口销
4) 钥匙圈

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27875-04_A 不锈钢铰链，可分离，可拆卸，A 型，带插销

349 kB

图纸

商品选择/筛选

订货号	类型	形状类型	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	F1 N	F2 N	价格
27875-04-26151501	A	-	52	15	15	26	26	48	28	6,6	6	14	9	700	560	根据要求
27875-04-30181801	A	-	59	17,5	17,5	29,5	29,5	48	28	6,6	6	14	9	800	575	根据要求
27875-04-40232301	A	-	77	22,5	22,5	38,5	38,5	48	28	6,6	6	14	9	900	675	根据要求
27875-04-45252501	A	-	85	25	25	42,5	42,5	48	28	6,6	6	14	9	900	675	根据要求
27875-04-60333301	A	-	113	32,5	32,5	56,5	56,5	48	28	6,6	6	14	9	900	260	根据要求
