27875-04_C

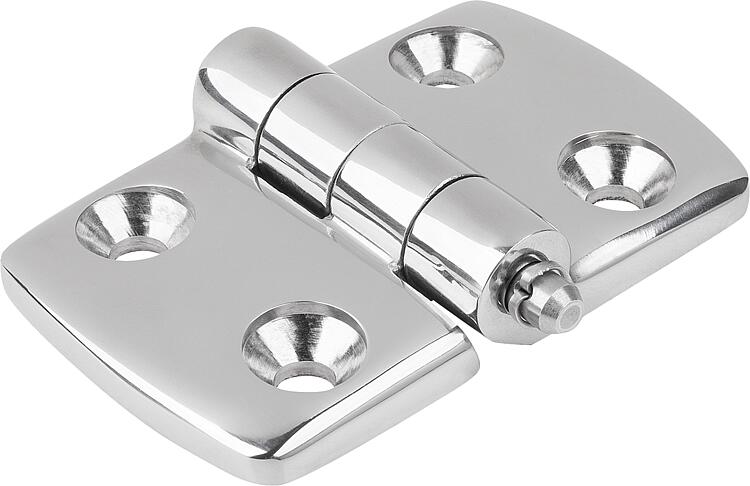

不锈钢铰链,可分离,可拆卸,C 型,带螺栓/头和开口销
返回
产品
产品概览
用于机床和设备制造的系统和组件
叉形接头、 万向接头、 球头接头、 轴向接头、 高度可调元件、 万向脚杯、 调节脚、 管端盖、 设备脚、 铰链
铰链
不锈钢铰链,可分离 可拆卸
不锈钢铰链,可分离,可拆卸,C 型,带螺栓/头和开口销
商品描述/产品说明
产品说明
产品描述:
用于平面元件和铝制型材的铰链。
无需工具即可拆卸轴销,可快速分离和连接铰链的半页。
铰链用于挡板、顶盖或框架。
可应用于室内外区域。
材料:
不锈钢 1.4401.
不锈钢轴销和配件 1.4305.
规格:
铰链经抛光处理。
亮色轴销。
亮色附件。
提示:
所示的铰链载荷值是不具约束力的指导值,未考虑安全因素,且不承担任何责任。所有数值仅供参考,并不对财产构成任何相关法律保证。
应力值是在实验室条件下得出。每个用户必须独自确定铰链是否符合各自的使用。
铰链连接的材质、连接方式、天气条件和磨损情况等都会对待确定的值造成影响。
优点:
免工具安装/拆卸
根据要求:
不同铰链长度的组合。
附件:
03400 带折叠锁扣的插销。
07336 开口销 DIN EN ISO 1234.
03199 钥匙圈。
供货范围
两个铰链半页。
所选轴销和/或附件。
图纸提示:
A 型:带插销
B 型:带销/头和钥匙圈
C 型:带销/头和开口销
2) 轴销
3) 开口销
4) 钥匙圈
特点:
下载
此处为收集信息的 PDF:
查找 CAD 数据?请直接在产品列表中查找。
Datasheet 27875-04_C 不锈钢铰链,可分离,可拆卸,C 型,带螺栓/头和开口销
258 kB
图纸
商品选择/筛选
订货号
类型
形状类型
A
A1
A2
A3
A4
B
B2
D1
D2
D3
H
F1
N
F2
N
CAD
配件
价格
订购
27875-04-26151503
C
-
52
15
15
26
26
48
28
6,6
6
14
9
700
560
根据要求
27875-04-30181803
C
-
59
17,5
17,5
29,5
29,5
48
28
6,6
6
14
9
800
575
根据要求
27875-04-40232303
C
-
77
22,5
22,5
38,5
38,5
48
28
6,6
6
14
9
900
675
根据要求
27875-04-45252503
C
-
85
25
25
42,5
42,5
48
28
6,6
6
14
9
900
675
根据要求
27875-04-60333303
C
-
113
32,5
32,5
56,5
56,5
48
28
6,6
6
14
9
900
260
根据要求
