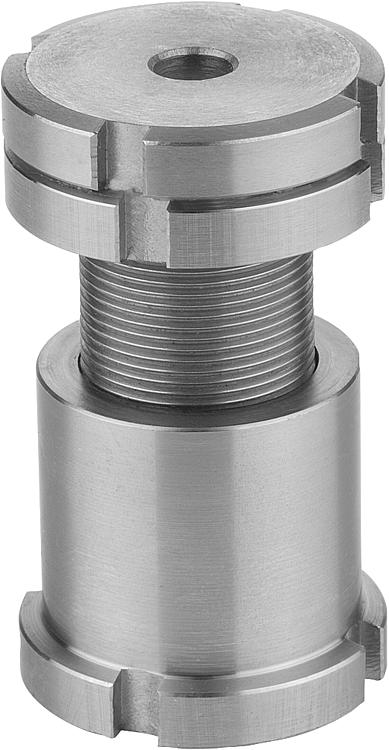

        带锁紧螺母的高度调整元件

商品描述/产品说明

产品说明材料：

标准规格 1.7225，
不锈钢规格 1.4305。

规格：经电镀锌和蓝色钝化处理的标准规格。
亮色不锈钢规格。提示：高度调整元件用于安装和校准电机、机组、驱动元件和生产流水线中。在此，锁紧螺母用于固定规定的调整装置。应要求提供其他尺寸。
从总载荷 F 中扣除预紧力（螺丝 8.8，µ m = 0.125）后，可获得静态附加载荷 F1。
附件：带 DIN 1810A 挂钩的加长版钩形扳手 96650.

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27701 带锁紧螺母的高度调整元件

215 kB

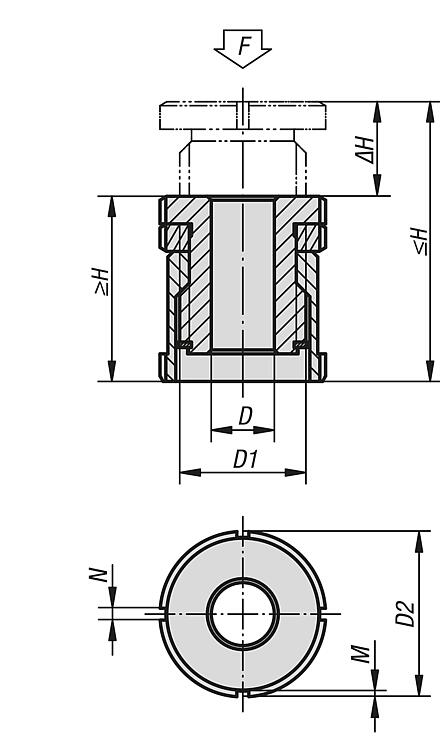

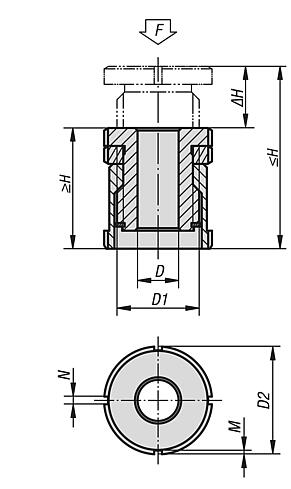

图纸

商品选择/筛选

订货号	主体材料	D	适用螺栓	D1	D2	H min.	H max.	ΔH	N	M	F kN	F1 kN	价格
27701-01004	调质钢	4,5	M4	M15x1	25	33	43	10	4	2	40	36	根据要求
27701-01005	调质钢	5,5	M5	M15x1	25	33	43	10	4	2	40	33,4	根据要求
27701-01006	调质钢	6,6	M6	M15x1	25	33	43	10	4	2	40	30,7	根据要求
27701-01406	调质钢	6,6	M6	M20x1	32	41	55	14	4	2	65	55,7	根据要求
27701-01408	调质钢	9	M8	M20x1	32	41	55	14	4	2	65	48	根据要求
27701-01410	调质钢	11	M10	M20x1	32	41	55	14	4	2	65	37,9	根据要求
27701-01810	调质钢	11	M10	M30x1,5	45	49	67	18	5	2	120	92,9	根据要求
27701-01812	调质钢	13,5	M12	M30x1,5	45	49	67	18	5	2	120	80,4	根据要求
27701-01816	调质钢	17,5	M16	M30x1,5	45	49	67	18	5	2	120	45,5	根据要求
27701-02316	调质钢	17,5	M16	M40x1,5	58	63	86	23	6	2,5	210	136	根据要求
27701-02320	调质钢	22	M20	M40x1,5	58	63	86	23	6	2,5	210	90	根据要求
27701-02324	调质钢	26	M24	M40x1,5	58	63	86	23	6	2,5	210	37	根据要求
27701-02920	调质钢	22	M20	M50x1,5	70	77	106	29	6	2,5	330	210	根据要求
27701-02924	调质钢	26	M24	M50x1,5	70	77	106	29	6	2,5	330	157	根据要求
27701-02930	调质钢	33	M30	M50x1,5	70	77	106	29	6	2,5	330	53	根据要求
27701-010041	不锈钢	4,5	M4	M15x1	25	33	43	10	4	2	27,1	24,14	根据要求
27701-010051	不锈钢	5,5	M5	M15x1	25	33	43	10	4	2	27,1	22,24	根据要求
27701-010061	不锈钢	6,6	M6	M15x1	25	33	43	10	4	2	27,1	20,26	根据要求
27701-014061	不锈钢	6,6	M6	M20x1	32	41	55	14	4	2	43,4	36,56	根据要求
27701-014081	不锈钢	9	M8	M20x1	32	41	55	14	4	2	43,4	30,86	根据要求
27701-014101	不锈钢	11	M10	M20x1	32	41	55	14	4	2	43,4	23,41	根据要求
27701-018101	不锈钢	11	M10	M30x1,5	45	49	67	18	5	2	84	64,01	根据要求
27701-018121	不锈钢	13,5	M12	M30x1,5	45	49	67	18	5	2	84	54,82	根据要求
27701-018161	不锈钢	17,5	M16	M30x1,5	45	49	67	18	5	2	84	28,9	根据要求
27701-023161	不锈钢	17,5	M16	M40x1,5	58	63	86	23	6	2,5	148	92,9	根据要求
27701-023201	不锈钢	22	M20	M40x1,5	58	63	86	23	6	2,5	148	59,08	根据要求
27701-023241	不锈钢	26	M24	M40x1,5	58	63	86	23	6	2,5	148	20,3	根据要求
27701-029201	不锈钢	22	M20	M50x1,5	70	77	106	29	6	2,5	225	136,08	根据要求
27701-029241	不锈钢	26	M24	M50x1,5	70	77	106	29	6	2,5	225	97,3	根据要求
27701-029301	不锈钢	33	M30	M50x1,5	70	77	106	29	6	2,5	225	20,6	根据要求
