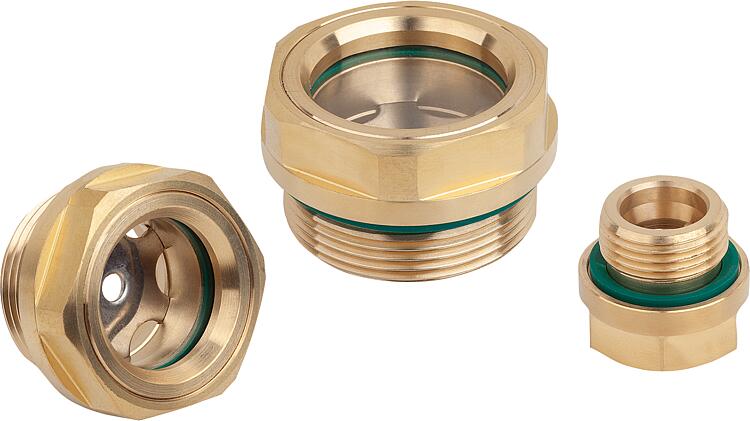

黄铜油位镜带安全玻璃

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 油位指示器、塞子、堵头、排气螺塞、油尺、注入管接头
      - 黄铜油位镜带安全玻璃

商品描述/产品说明

产品说明材料：外壳材质为黄铜。
不锈钢反射器 1.4301。
安全玻璃（ESG）观察窗。
平垫片和 Viton® 制内部密封件。
PTFE 外部密封件。规格：最高 150 ℃ 的耐高温性观察窗。
提示：较高的耐压、抗温、抗撞击和抗冲击性。
安全玻璃作为观察窗确保最佳的透明度和最高的表面硬度。

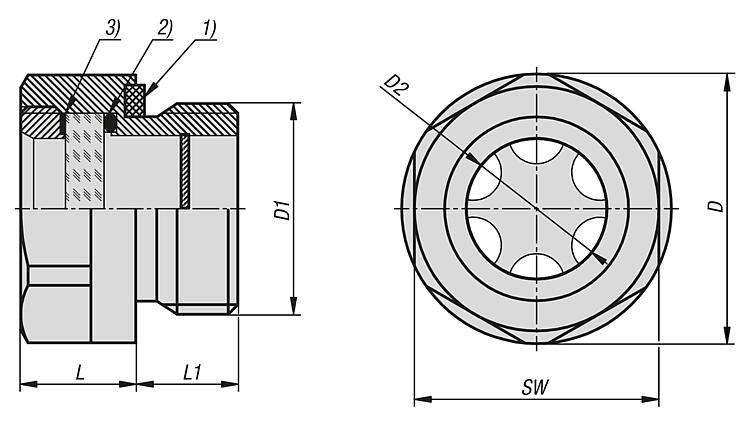

由於徑向和扁平邊的凹槽，密封件在擰緊時不會被壓到側邊。图纸提示：

1) 平垫片
2) 内部密封件
3) 外部密封件

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 28012-05 黄铜油位镜带安全玻璃

218 kB

图纸

商品选择/筛选

	22 26 32 38 25	G3/8 G1/2 G3/4 G1 M16X1,5 M20X1,5 M26X1,5 M27X1,5 M33X1,5	10,1 13,8 19 25,1 20	10 11	9 10 11	19 24 29 35 22	8				Reset
订货号	D	D1	D2	L	L1	SW	承载压力 max. bar	CAD	配件	价格	订购
28012-05-22038	22	G3/8	10,1	10	9	19	8			根据要求
28012-05-25012	26	G1/2	13,8	10	10	24	8			根据要求
28012-05-32034	32	G3/4	19	10	10	29	8			根据要求
28012-05-38100	38	G1	25,1	11	11	35	8			根据要求
28012-05-221615	22	M16X1,5	10,1	10	9	19	8			根据要求
28012-05-272015	25	M20X1,5	13,8	10	10	22	8			根据要求
28012-05-322615	32	M26X1,5	20	10	10	29	8			根据要求
28012-05-322715	32	M27X1,5	20	10	10	29	8			根据要求
28012-05-383315	38	M33X1,5	25,1	11	11	35	8			根据要求
