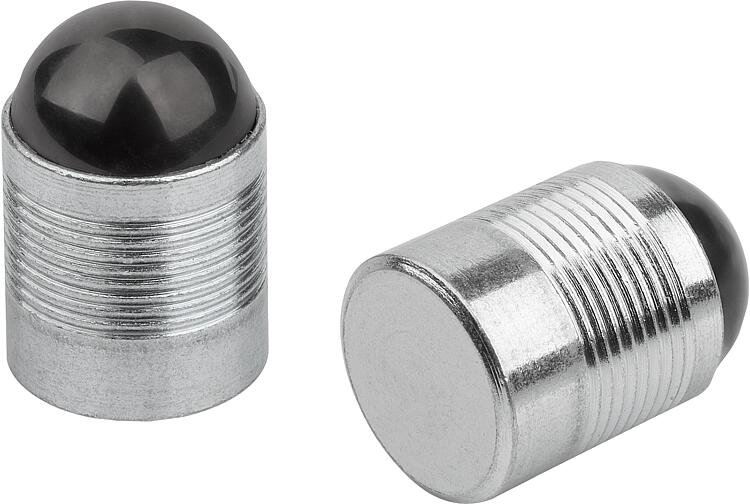

产品说明产品描述：在液压或气动装置的生产过程中，由于工艺原因，需要辅助孔，以便将相应应用所需的所有通道精确地插入工件中。这些辅助孔必须再次完全密封，以确保组件日后能够顺利地运行并承受极高的压力。材料：套筒：表面硬化钢 1.0403。
顶珠：滚动轴承钢。规格：套筒：镀锌。
顶珠：热处理。提示：密封塞用于安全、快速和经济高效地密封流体技术中的孔，例如密封液压装置中的辅助孔。
这些组件配有一个齿形套筒，当球被压入时，齿形套筒膨胀，使组件变宽，直到孔被密封并固定在基材中。这样就形成了可承受最大压力的紧密金属密封。
适用于中低硬度的基材。
组装通常使用设置冲孔手工完成。附件：设置冲孔 28080-90。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | -
- 2,2
- 3,3
- 4,3
- 5,3
- 6,4
- 7,4
- 8,4
- 9,4
- 10,6
- 12,7
- 14,7
- 16,7
- 18,7
- 20,7
| -
- 3.6
- 4
- 5.5
- 6.5
- 7.5
- 8.5
- 10
- 11
- 13
- 15
- 17
- 19
- 22
- 25
| -
- 4,6
- 5,2
- 7,1
- 8,7
- 10,2
- 11,6
- 13,6
- 15,2
- 17,9
- 20,6
- 23,4
- 26,4
- 30,1
- 34
| -
- 3,4
- 3,8
- 5,3
- 6,3
- 7,3
- 8,3
- 9,8
- 10,8
- 12,8
- 14,5
- 16,5
- 18,5
- 21,5
- 24,5
| -
- 1,2
- 1,5
- 2
- 2,5
- 3
- 3,5
- 4
- 4,5
- 5,5
- 6,35
- 7
- 8
- 9
- 10
| | | | | Reset |
|---|

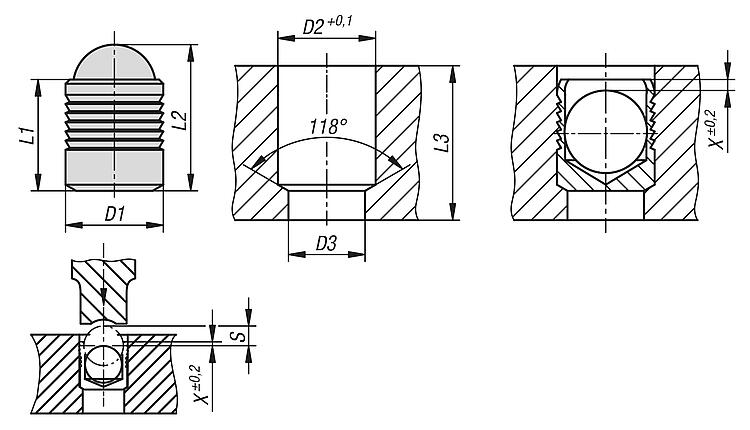

| 订货号 | D1
| D2 | D3
max. | L1 | L2 | L3
min. | S | X | CAD | 配件 | 价格 | 订购 |
|---|
| 28080-03011 | 3 | 3 | 2,2 | 3.6 | 4,6 | 3,4 | 1,2 | 0,4 |  | | 根据要求 | | | 28080-04011 | 4 | 4 | 3,3 | 4 | 5,2 | 3,8 | 1,5 | 0,2 | | | 根据要求 | | | 28080-05011 | 5 | 5 | 4,3 | 5.5 | 7,1 | 5,3 | 2 | 0,4 | | | 根据要求 | | | 28080-06011 | 6 | 6 | 5,3 | 6.5 | 8,7 | 6,3 | 2,5 | 0,4 | | | 根据要求 | | | 28080-07011 | 7 | 7 | 6,4 | 7.5 | 10,2 | 7,3 | 3 | 0,4 | | | 根据要求 | | | 28080-08011 | 8 | 8 | 7,4 | 8.5 | 11,6 | 8,3 | 3,5 | 0,3 | | | 根据要求 | | | 28080-09011 | 9 | 9 | 8,4 | 10 | 13,6 | 9,8 | 4 | 0,4 | | | 根据要求 | | | 28080-10011 | 10 | 10 | 9,4 | 11 | 15,2 | 10,8 | 4,5 | 0,4 | | | 根据要求 | | | 28080-12011 | 12 | 12 | 10,6 | 13 | 17,9 | 12,8 | 5,5 | 0,4 | | | 根据要求 | | | 28080-14011 | 14 | 14 | 12,7 | 15 | 20,6 | 14,5 | 6,35 | 0,4 | | | 根据要求 | | | 28080-16011 | 16 | 16 | 14,7 | 17 | 23,4 | 16,5 | 7 | 0,6 | | | 根据要求 | | | 28080-18011 | 18 | 18 | 16,7 | 19 | 26,4 | 18,5 | 8 | 0,6 | | | 根据要求 | | | 28080-20011 | 20 | 20 | 18,7 | 22 | 30,1 | 21,5 | 9 | 0,8 | | | 根据要求 | | | 28080-22011 | 22 | 22 | 20,7 | 25 | 34 | 24,5 | 10 | 0,8 | | | 根据要求 | |
|
|
