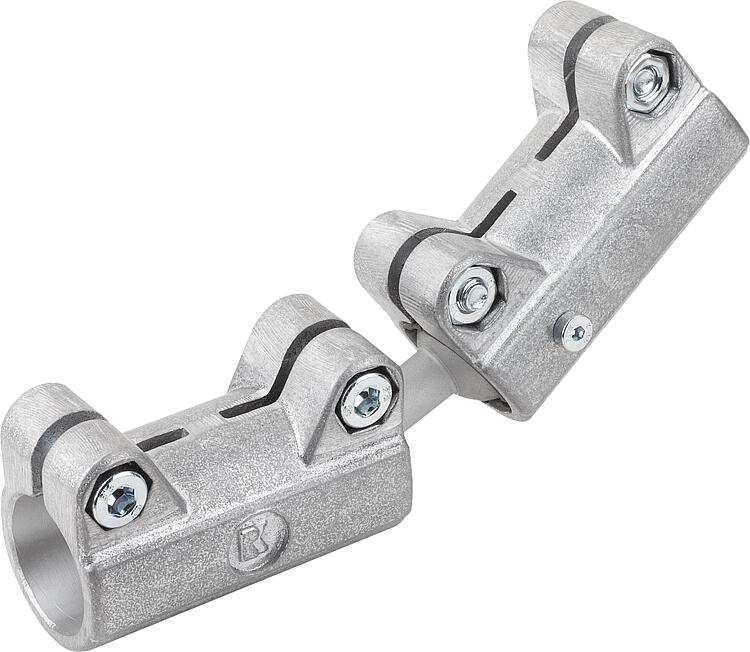

产品说明产品描述：直型管接头用于轴向连接。它们可以用螺丝固定在机器或机架上。两个直型管接头通过双球形接头连接，可自由旋转 60°。
这使得能够非常灵活地调节管道结构，是传统焊接结构的替代方案。材料：铸铝。
圆柱形螺栓 ISO 4762 和六角螺母 DIN 985，钢制。规格：经光滑打磨处理。
镀锌圆柱形螺栓和六角螺母。提示：可与其他尺寸为 30 mm 的管接头结合使用。
球节的特殊表面涂层可确保高强度夹紧。
拧紧夹紧螺钉的最大扭矩：
M6: 10 Nm。
M8: 25 Nm。
M10: 50 Nm。
关于力和力矩的数据是非约束性的指导值，由于不同的应用条件，如可夹紧型材的温度或表面特性，在个别情况下无法实现。
这些数据不代表产品的质量保证或保证属性。附件：- 圆形管和方形管 29050
特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

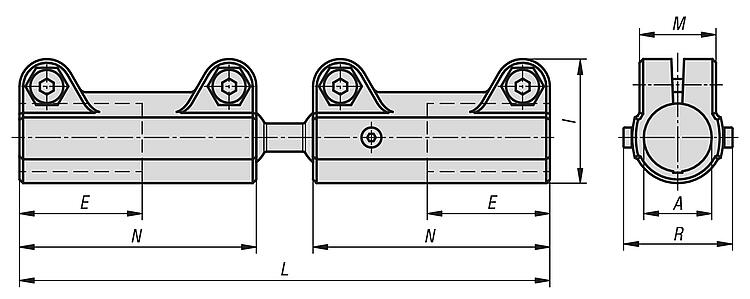

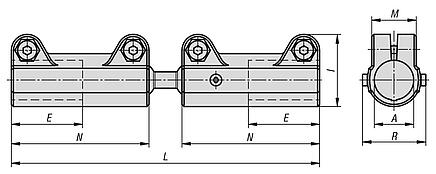

| 订货号 | A
| E | I | L | M | N | R | Mb (Nm) | CAD | 配件 | 价格 | 订购 |
|---|
| 29022-530302 | 30,1 | 40 | 53 | 184 | 33 | 80 | 47 | 40 |  | | 根据要求 | |
|
|
