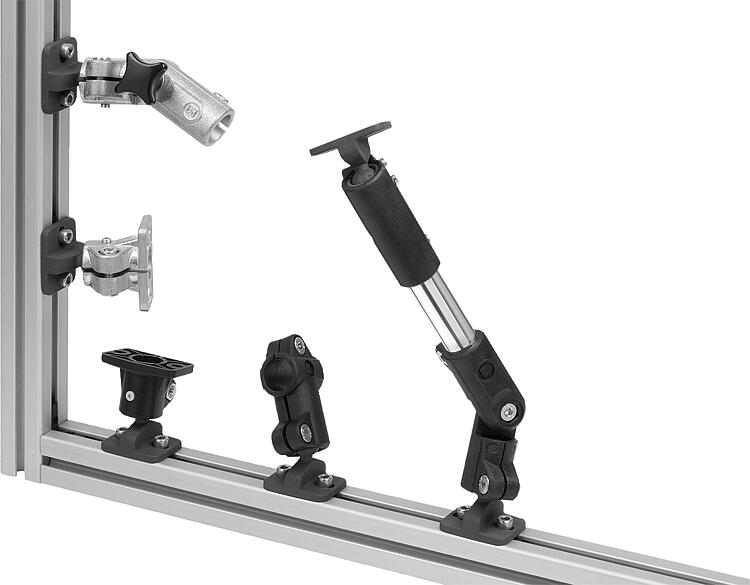

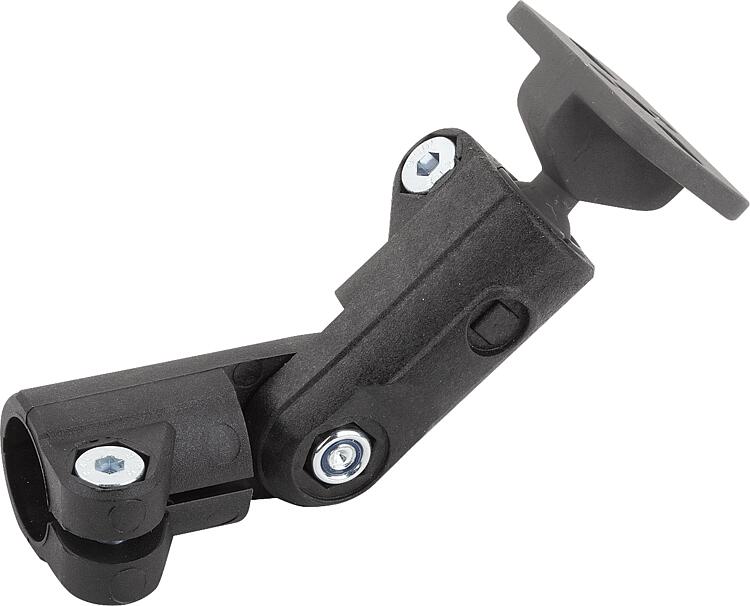

产品说明产品描述：管接头采用齿形设计，因此可以以 15° 的齿距旋转 180°。
管接头在球节上有一个可 360° 旋转的连接板，因此在进行调整时提供了更大的自由度。
传感器、反射器和其他元件等组件可以连接到这些组件上并单独调整。适用于需要精确对准和频繁重新调整的组件。
连接板的旋转范围是 60°。材料：热塑性塑料
圆柱形螺栓 DIN 7984 和六角螺母 DIN 985，钢制。规格：黑色。
镀锌圆柱形螺栓和六角螺母。提示：可与其他尺寸为 18 mm 的管接头结合使用。如果要夹紧较小的管道或将圆管改为方管，可使用变径套筒进行适当调整。
球节的特殊表面涂层可确保高强度夹紧。
拧紧夹紧螺钉的最大扭矩：
M6: 8 Nm。
M8: 25 Nm。

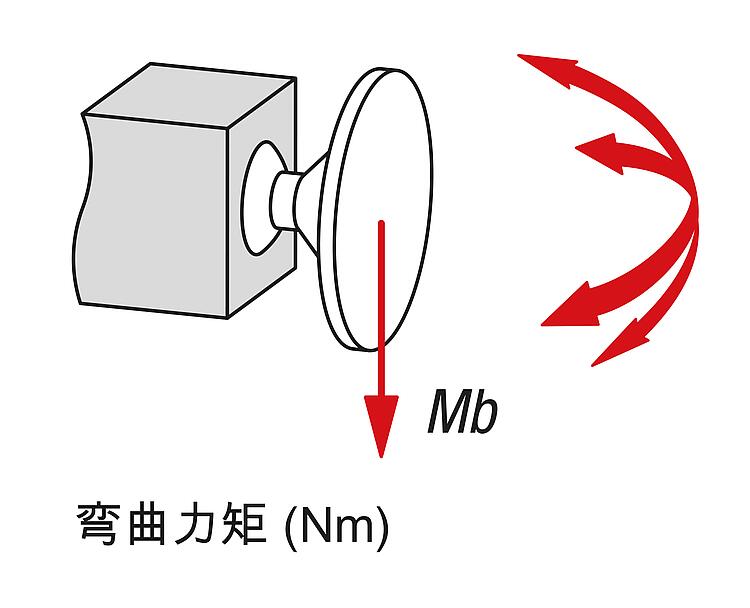

关于力和力矩的数据是非约束性的指导值，由于不同的应用条件，如可夹紧型材的温度或表面特性，在个别情况下无法实现。
这些数据不代表产品的质量保证或保证属性。附件：- 变径轴套 29042
- 圆形管和方形管 29050特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

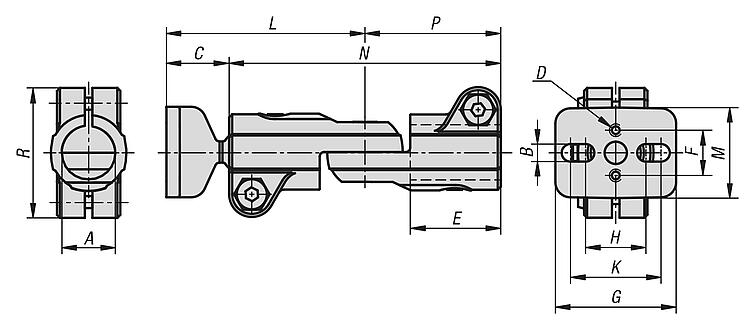

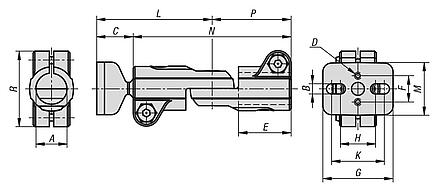

| 订货号 | A | B | C | D
| E | F | G | H | K | L | M | N | P | R | Mb (Nm) | CAD | 配件 | 价格 | 订购 |
|---|
| 29034-181 | 18,1 | 5,5 | 21 | M5X10 | 30 | 15 | 40 | 20 | 30 | 66 | 30 | 90 | 45 | 43 | 8 |  | | 根据要求 | |
|
|
