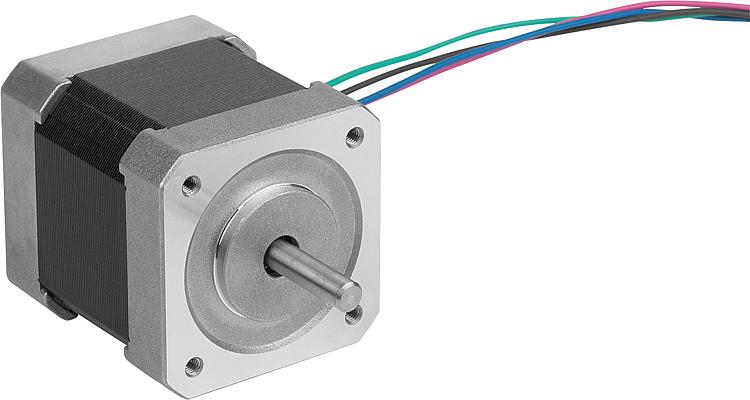

产品说明规格：双相高扭矩步进电机，结构尺寸 NEMA 17、NEMA 23 和 NEMA 34，带扁平轴端（D 轴）。1.8° 步距角（整步）的 4 芯电缆。提示：步进电机提供高扭矩、高精度和简单控制。它们在不同环境条件下可靠地工作。步进电机可通过线束连接到常规的电机控制系统上。

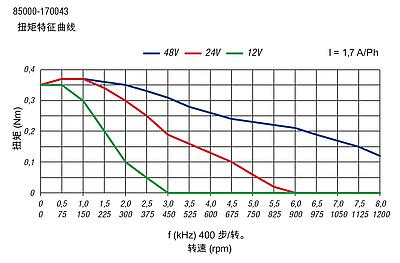

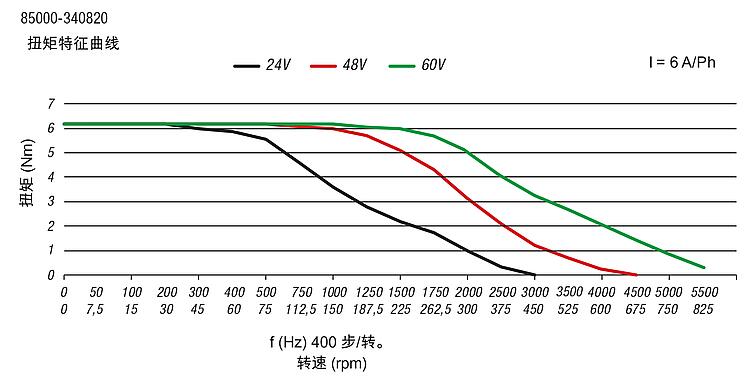

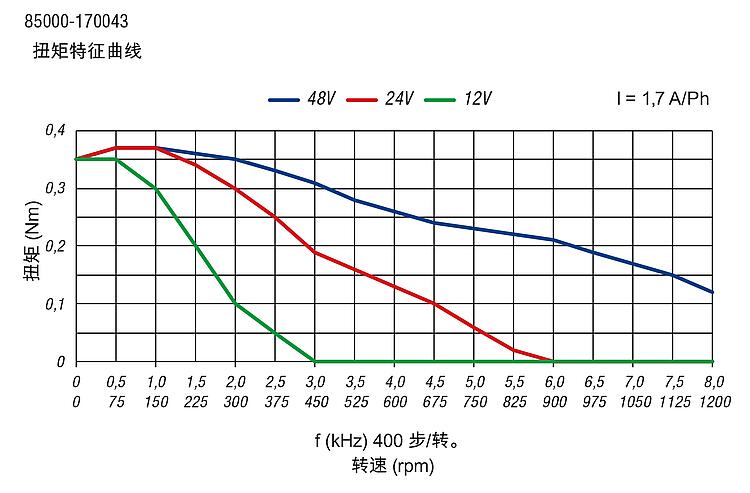

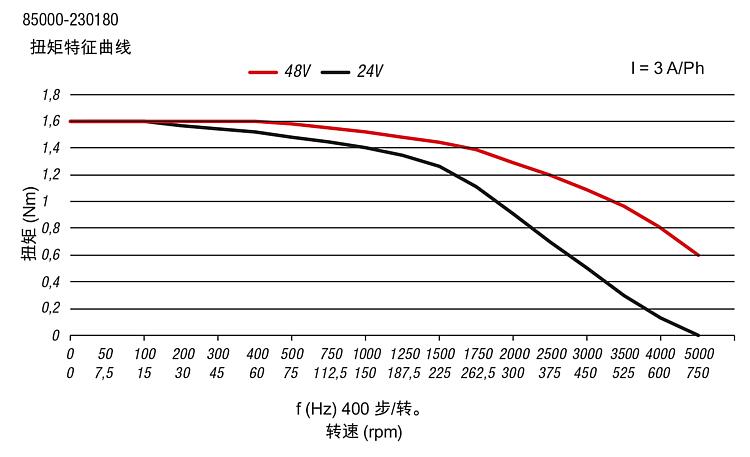

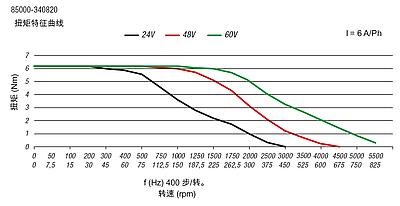

仅通过保持转矩不足以选出正确的电机，因为电机的转矩会随转速降低。因此，如需选择正确的电机，则必须根据转矩曲线来确定电机。温度范围：-10 °C 至 +50 °C特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | | | | | | | | | | | | | Reset |
|---|

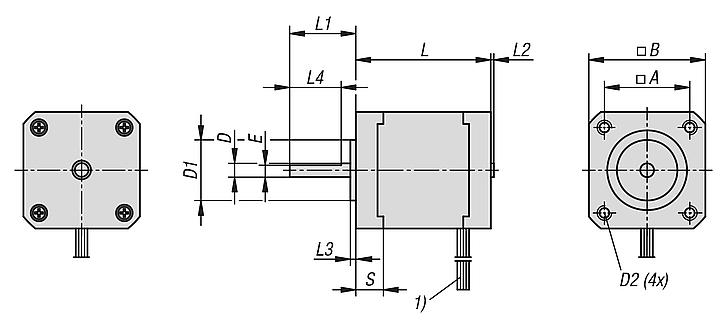

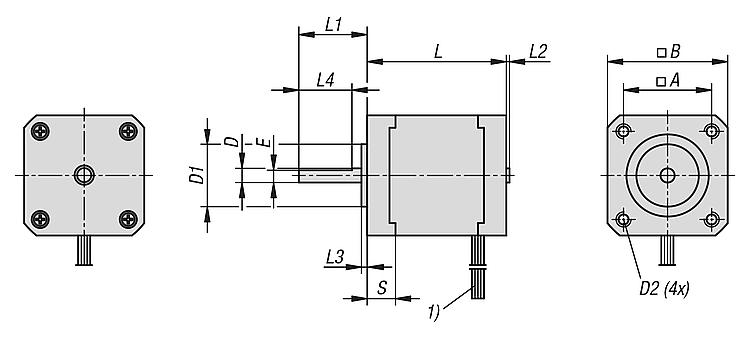

| 订货号 | 尺寸 | A | B
| D
| D1 | D2 | E | L
max. | L1 | L2 | L3 | L4 | S | CAD | 配件 | 价格 | 订购 |
|---|
| 85000-170043 | NEMA 17 | 31 | 42 | 5 | 22 | M03x4,5 | 4,5 | 47 | 20 | 0,9 | 2 | 15 | - |  | | 根据要求 | | | 85000-230180 | NEMA 23 | 47,14 | 57 | 6,35 | 38,1 | 5,1 | 5,8 | 80 | 20,6 | - | 1,6 | 15 | 5 | | | 根据要求 | | | 85000-340820 | NEMA 34 | 69,6 | 86 | 14 | 73 | 6,5 | 13 | 120 | 37 | - | 1,6 | 25 | 9 | | | 根据要求 | |
| | | | | | | | | | | | | Reset |
|---|
| 订货号 | 额定电压
VDC | 保持转矩
Nm
| 相电流
A
| 相电阻
Ohm
| 电感
mH
| 惯性矩
kgcm²
| 间距角
°
| 股线数量
| CAD | 配件 | 价格 | 订购 |
|---|
| 85000-170043 | 5,6 | 0,43 | 1,7 | 1,65 | 2,8 | 0,068 | 1,8 | 4 | | | 根据要求 | | | 85000-230180 | 6 | 2 | 3 | 1 | 3,8 | 0,48 | 1,8 | 4 | | | 根据要求 | | | 85000-340820 | 7,2 | 8,4 | 6 | 0,6 | 5,8 | 3,2 | 1,8 | 4 | | | 根据要求 | |
|
|
