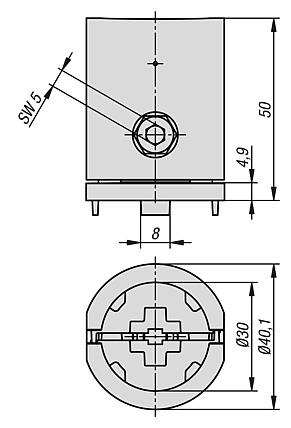

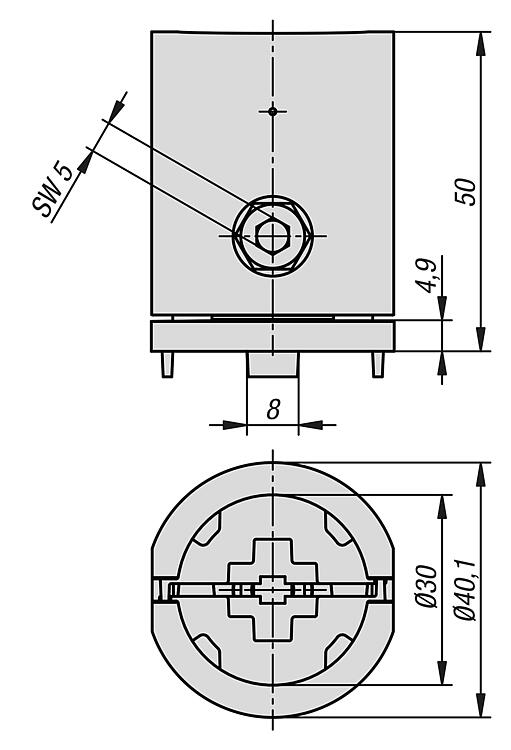

10901-04-连接器 Ø30，连接到插槽 8 I 型 带防扭装置 |
返回 |
|
|
产品说明材料：压铸铝。
组装件钢。规格：亮色。
安装部件镀锌。提示：适用于外径为 30 mm 的圆管和型材管。
用于直角连接。使用 T 型接头，圆管和型材管可以与铝型材螺母 8 I 型组合。适配板用螺钉固定在铝型材的槽 8 上，以防止扭曲。为此，必须拆除四个防转锁中的两个。

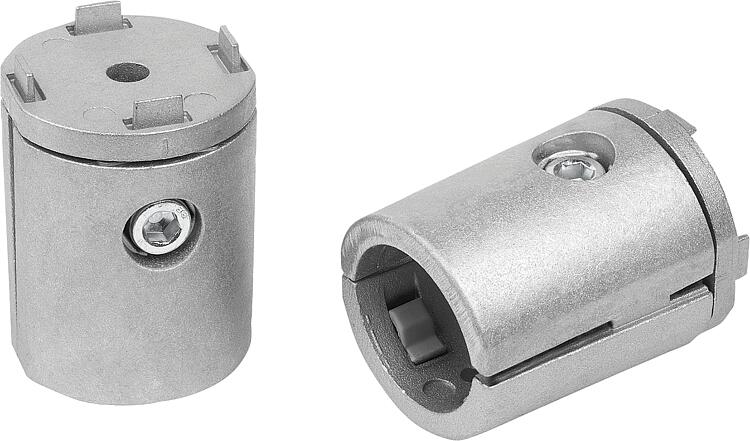

连接到插槽 8 的 T 型连接器具有集成的重型抗扭曲装置。它确保 Ø30 型材管的精确和永久对齐。如有必要，可用一字螺丝刀卸下防扭装置。这是将 Ø30 圆管连接到 T 型连接器所必需的。供货范围2 个 T 型半连接器。
1个转接板
1 个螺钉 DIN EN ISO 4762 (DIN 912) - M6 x 28，镀锌。
1 个自锁螺母 ISO 10511 - M6，镀锌。
项目交付预组装。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 型材 | 静电放电
静电
放电 | 匹配
遮盖罩
norelem | CAD | 配件 | 价格 | 订购 |
|---|
| 10901-04-301 | Ø30 | 是的 | 10901-99-301 |  | | 根据要求 | |
|
|
