        角件 I型

商品描述/产品说明

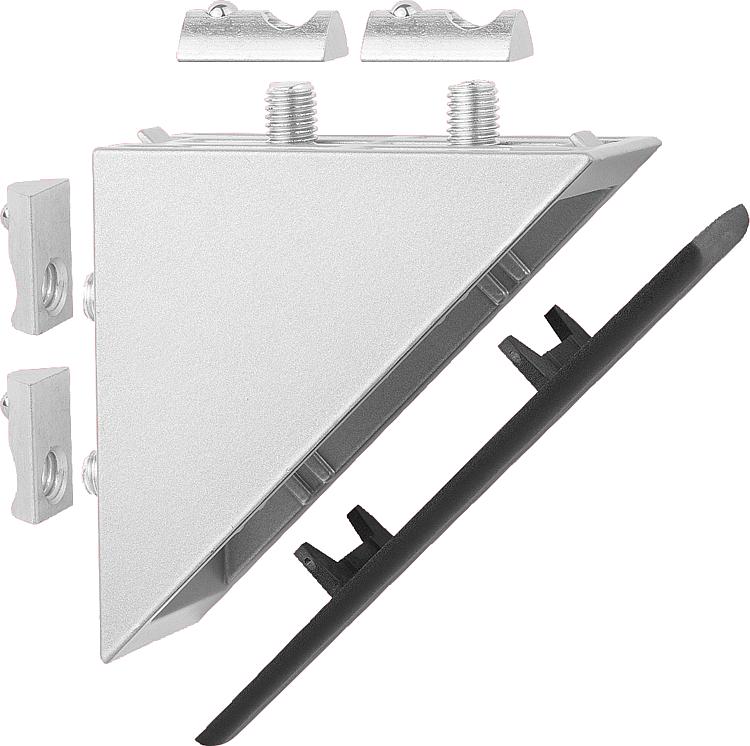

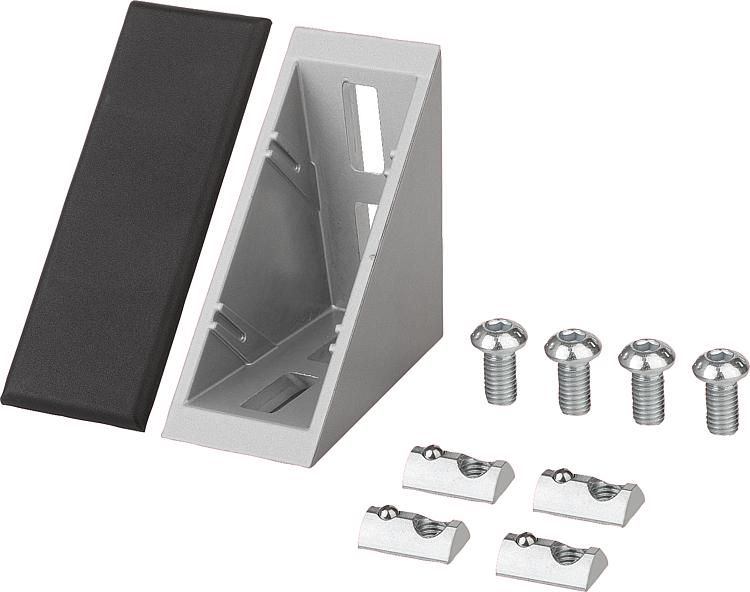

产品说明材料：压铸锌角件。
钢制螺钉和内嵌块。
尼龙盖板，玻璃纤维增强。规格：角件铝色喷涂。
镀锌螺钉和内嵌块。

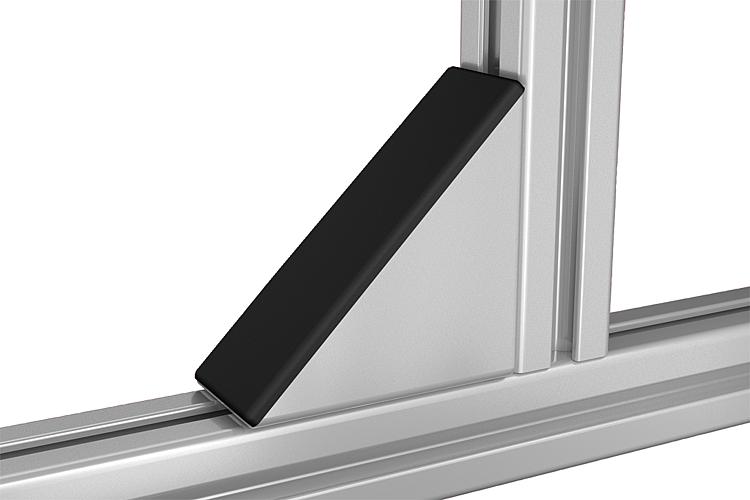

黑色盖板。提示：适用于型材结构的加固和连接，无需对型材进行额外加工。也可作为其它组件的固定元件（例如支架）。
角件两侧有凸缘，用于准确定位和抗扭转。这些凸缘必要时可以掰断去除，例如为装配平板。敞开的一侧可以用盖板封闭。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 10250 角件 I型

424 kB

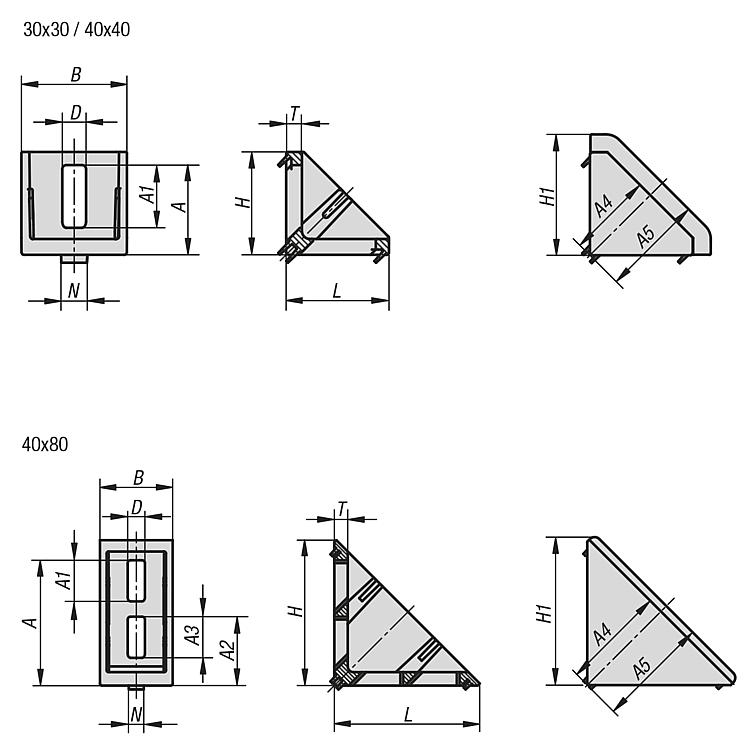

图纸

商品选择/筛选

	I	6 8	30 x 30 40 x 40 40 x 80	22,5 34 65,5	11 24 21,5	- 36	- 21,5	23 32,5 54,5	27 39 58,5	28 40 38	6,5 9	28 39 76	32 46 78	28 39 76	6 8	4 6 7				Reset
订货号	型号	槽宽	规格	A	A1	A2	A3	A4	A5	B	D	H	H1	L	N	T	CAD	配件	价格	订购
10250-063030	I	6	30 x 30	22,5	11	-	-	23	27	28	6,5	28	32	28	6	4			根据要求
10250-084040	I	8	40 x 40	34	24	-	-	32,5	39	40	9	39	46	39	8	6			根据要求
10250-088080	I	8	40 x 80	65,5	21,5	36	21,5	54,5	58,5	38	9	76	78	76	8	7			根据要求
