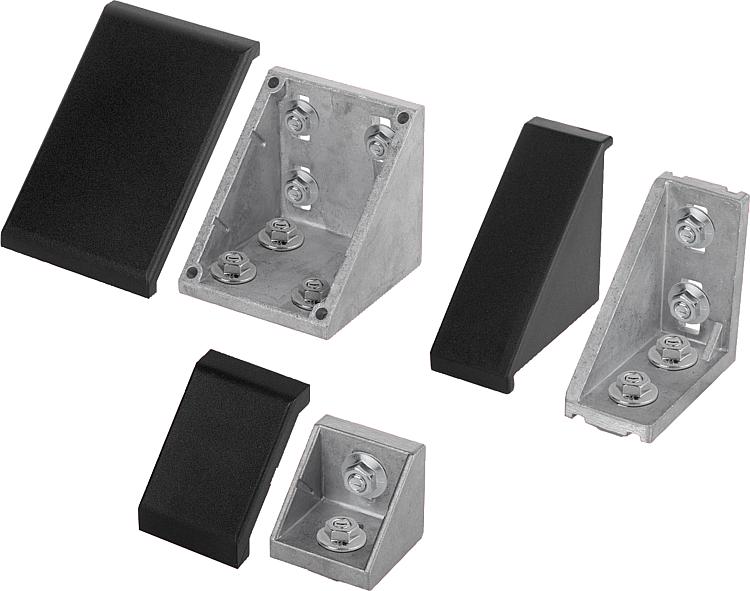

产品说明材料：铸铝角件。
钢制螺钉和内嵌块。
尼龙盖板，玻璃纤维规格：亮色角件.
镀锌螺钉和内嵌块。
黑色盖板。提示：适用于型材结构的加固和连接，无需对型材进行额外加工。也可作为其它组件的固定元件（例如支架）。
角件两侧有凸缘，用于准确定位和抗扭转。这些凸缘必要时可以掰断去除，例如为装配平板。敞开的一侧可以用盖板封闭。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | -
- 30x30
- 30x60
- 40 x 40
- 45 x 45
- 40 x 80
- 45 x 90
- 80 x 80
- 90 x 90
| | | | | | | | | | | | | | | | | | Reset |
|---|

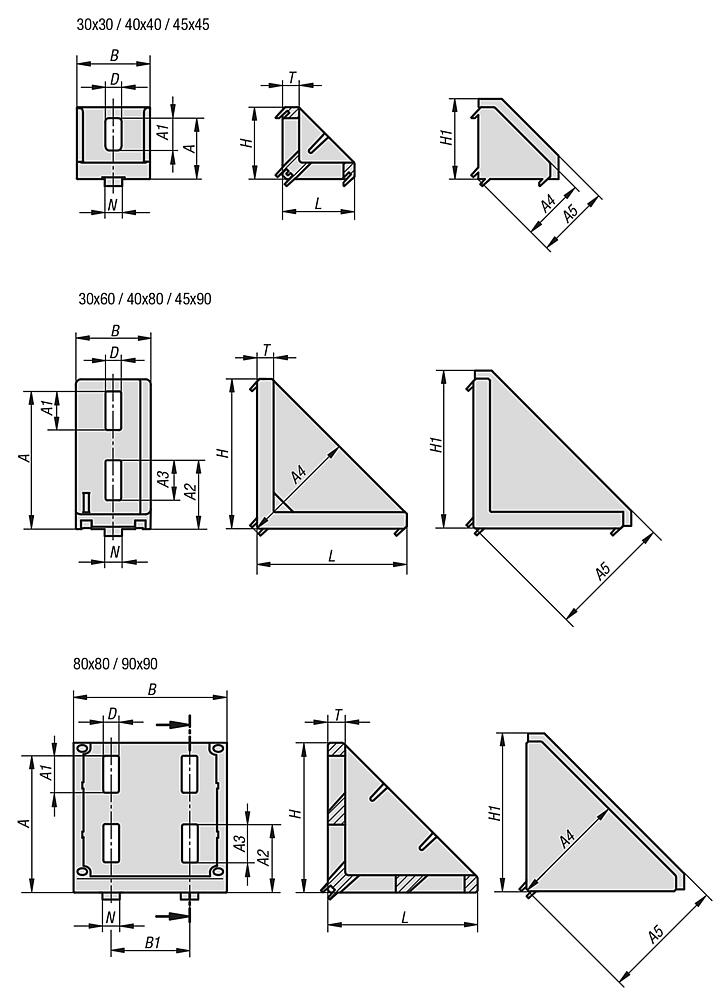

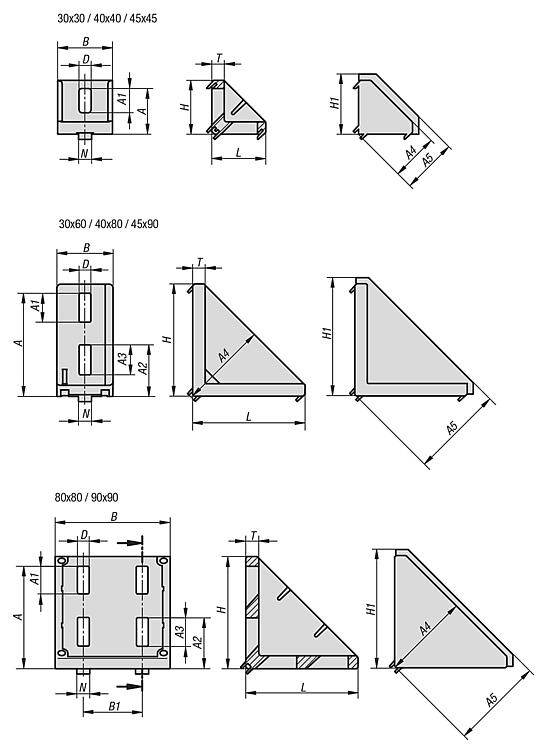

| 订货号 | 型号 | 槽宽 | 规格
| A | A1 | A2 | A3 | A4 | A5 | B | B1 | D
| H | H1 | L | N | T | CAD | 配件 | 价格 | 订购 |
|---|
| 10252-083030 | B | 8 | 30x30 | 22 | 9,5 | - | - | 23 | 29 | 28 | - | 6,4 | 27 | 30 | 27 | 8 | 6 |  | | 根据要求 | | | 10252-083060 | B | 8 | 30x60 | 51 | 11 | 23 | 11 | 44 | 49 | 28 | - | 6,4 | 57 | 61 | 57 | 8 | 5,5 | | | 根据要求 | | | 10252-104040 | B | 10 | 40 x 40 | 29,5 | 20,5 | - | - | 29,5 | 36,5 | 38 | - | 9 | 36 | 41,5 | 36 | 10 | 5,5 | | | 根据要求 | | | 10252-104545 | B | 10 | 45 x 45 | 35 | 18,5 | - | - | 35 | 44,5 | 42 | - | 9 | 41 | 50,5 | 41 | 10 | 9,5 | | | 根据要求 | | | 10252-104080 | B | 10 | 40 x 80 | 68 | 20 | 35 | 23 | 59 | 64 | 38 | - | 9 | 76 | 80 | 76 | 10 | 8,5 | | | 根据要求 | | | 10252-104590 | B | 10 | 45 x 90 | 79 | 22 | 39,5 | 23 | 67 | 72 | 43 | - | 9 | 86 | 90 | 86 | 10 | 9,5 | | | 根据要求 | | | 10252-108080 | B | 10 | 80 x 80 | 68,5 | 20 | 35 | 20 | 58,5 | 65 | 74 | 40 | 9 | 76 | 82,5 | 76 | 10 | 8 | | | 根据要求 | | | 10252-109090 | B | 10 | 90 x 90 | 78,5 | 21 | 39 | 22 | 67 | 75 | 88 | 45 | 9 | 86 | 94,5 | 86 | 10 | 10 | | | 根据要求 | |
|
|
