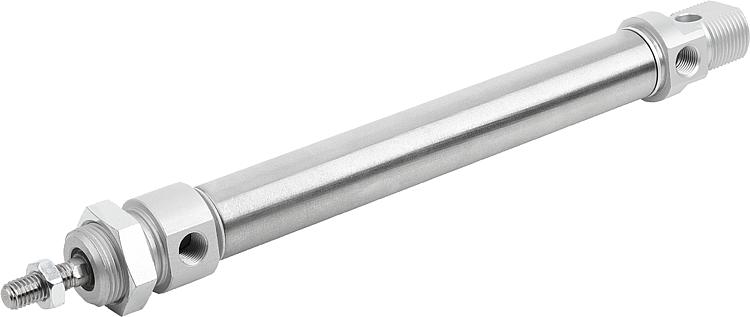

        圆形气缸 DIN ISO 6432 磁性活塞双重作用

商品描述/产品说明

产品说明材料：圆管：不锈钢 1.4301。
端盖：铝制。
活塞杆：不锈钢 1.4305。
活塞和活塞杆密封件：PU，NBR。
气缸活塞：黄铜。
活塞杆导向套：烧结铜。规格：圆管：亮色。
端盖：阳极氧化。
活塞杆：亮色。提示：双作用气缸符合 DIN ISO 6432 标准，活塞杆采用了外螺纹，用于接近开关的位置检测功能，双侧弹性阻尼器。技术参数：功能原理：双作用。
运行介质：经过滤的干燥空气，经润滑或未经润滑。
工作压力：1 至 10 bar。
阻尼器：弹性阻尼器，双侧。
安装位置：任意。
用于接近开关的位置检测功能。
气动接头：DIN EN ISO 228/1。温度范围：-20 °C 至 +80 °C。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 12002 圆形气缸 DIN ISO 6432 磁性活塞双重作用

167 kB

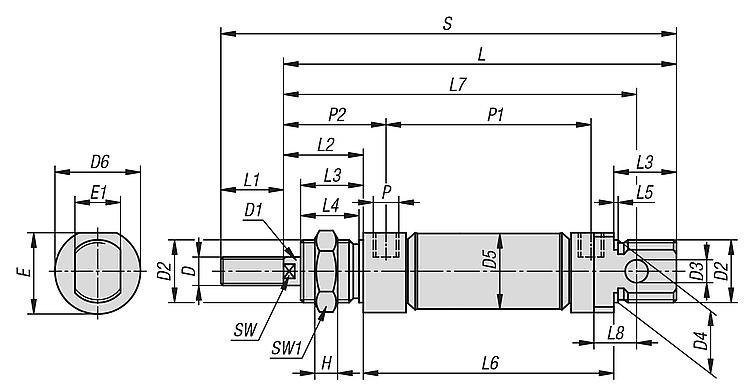

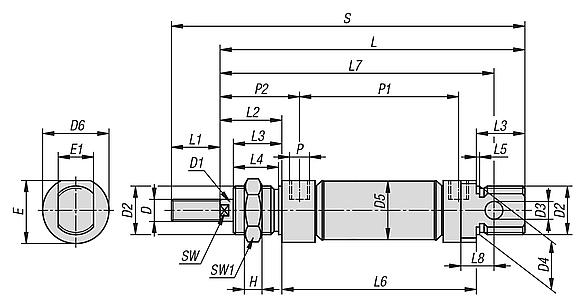

图纸

商品选择/筛选

	10 12 16 20 25	10 25 50 80 100 125 160 200	M4 M6 M8 M10x1,25	4 6 8 10	M12x1,5 M16x1,5 M22x1,5	4 6 8	12 16 22	11,3 13,3 17,3 21,3 26,5	16 19 27 30	15 18 25,5 28,5	8 12 16	7 5 8	84 99 98 113 103 118 143 121 136 161 191 211 236 271 311 128 168 198 218 243 278 318	12 16 20 22	16 22 24 28	12 18 20 22	11 16,5 18,5 20,5	1 1,5	56 71 58 73 63 78 103 77 92 117 147 167 192 227 267 93 118 148 168 193 228 268	74 89 85 100 92 107 132 105 120 145 175 195 220 255 295 114 129 154 184 204 229 264 304	6 9 12	M5 G1/8	46 61 48 63 54 69 94 61,5 76,5 101,5 131,5 151,5 176,5 211,5 251,5 62 77 102 132 152 177 212 252	21 27 32 36	- 5 7 9	19 22 27	40 54 105 172 265	32 37 88 142 218				Reset
订货号	气缸 Ø	行程 S	D	D1	D2	D3	D4	D5	D6	E	E1	H	L	L1	L2	L3	L4	L5	L6	L7	L8	P	P1	P2	SW	SW1	F6=气压 6 bar 下的推力 (N)	F6=拉力气压6bar （N）	CAD	配件	价格	订购
12002-010010	10	10	M4	4	M12x1,5	4	12	11,3	16	15	8	7	84	12	16	12	11	1	56	74	6	M5	46	21	-	19	40	32			根据要求
12002-010025	10	25	M4	4	M12x1,5	4	12	11,3	16	15	8	7	99	12	16	12	11	1	71	89	6	M5	61	21	-	19	40	32			根据要求
12002-012010	12	10	M6	6	M16x1,5	6	16	13,3	19	18	12	5	98	16	22	18	16,5	1,5	58	85	9	M5	48	27	5	22	54	37			根据要求
12002-012025	12	25	M6	6	M16x1,5	6	16	13,3	19	18	12	5	113	16	22	18	16,5	1,5	73	100	9	M5	63	27	5	22	54	37			根据要求
12002-016010	16	10	M6	6	M16x1,5	6	16	17,3	19	18	12	5	103	16	22	18	16,5	1,5	63	92	9	M5	54	27	5	22	105	88			根据要求
12002-016025	16	25	M6	6	M16x1,5	6	16	17,3	19	18	12	5	118	16	22	18	16,5	1,5	78	107	9	M5	69	27	5	22	105	88			根据要求
12002-016050	16	50	M6	6	M16x1,5	6	16	17,3	19	18	12	5	143	16	22	18	16,5	1,5	103	132	9	M5	94	27	5	22	105	88			根据要求
12002-020010	20	10	M8	8	M22x1,5	8	22	21,3	27	25,5	16	8	121	20	24	20	18,5	1,5	77	105	12	G1/8	61,5	32	7	27	172	142			根据要求
12002-020025	20	25	M8	8	M22x1,5	8	22	21,3	27	25,5	16	8	136	20	24	20	18,5	1,5	92	120	12	G1/8	76,5	32	7	27	172	142			根据要求
12002-020050	20	50	M8	8	M22x1,5	8	22	21,3	27	25,5	16	8	161	20	24	20	18,5	1,5	117	145	12	G1/8	101,5	32	7	27	172	142			根据要求
12002-020080	20	80	M8	8	M22x1,5	8	22	21,3	27	25,5	16	8	191	20	24	20	18,5	1,5	147	175	12	G1/8	131,5	32	7	27	172	142			根据要求
12002-020100	20	100	M8	8	M22x1,5	8	22	21,3	27	25,5	16	8	211	20	24	20	18,5	1,5	167	195	12	G1/8	151,5	32	7	27	172	142			根据要求
12002-020125	20	125	M8	8	M22x1,5	8	22	21,3	27	25,5	16	8	236	20	24	20	18,5	1,5	192	220	12	G1/8	176,5	32	7	27	172	142			根据要求
12002-020160	20	160	M8	8	M22x1,5	8	22	21,3	27	25,5	16	8	271	20	24	20	18,5	1,5	227	255	12	G1/8	211,5	32	7	27	172	142			根据要求
12002-020200	20	200	M8	8	M22x1,5	8	22	21,3	27	25,5	16	8	311	20	24	20	18,5	1,5	267	295	12	G1/8	251,5	32	7	27	172	142			根据要求
12002-025010	25	10	M10x1,25	10	M22x1,5	8	22	26,5	30	28,5	16	8	128	22	28	22	20,5	1,5	78	114	12	G1/8	62	36	9	27	265	218			根据要求
12002-025025	25	25	M10x1,25	10	M22x1,5	8	22	26,5	30	28,5	16	8	143	22	28	22	20,5	1,5	93	129	12	G1/8	77	36	9	27	265	218			根据要求
12002-025050	25	50	M10x1,25	10	M22x1,5	8	22	26,5	30	28,5	16	8	168	22	28	22	20,5	1,5	118	154	12	G1/8	102	36	9	27	265	218			根据要求
12002-025080	25	80	M10x1,25	10	M22x1,5	8	22	26,5	30	28,5	16	8	198	22	28	22	20,5	1,5	148	184	12	G1/8	132	36	9	27	265	218			根据要求
12002-025100	25	100	M10x1,25	10	M22x1,5	8	22	26,5	30	28,5	16	8	218	22	28	22	20,5	1,5	168	204	12	G1/8	152	36	9	27	265	218			根据要求
12002-025125	25	125	M10x1,25	10	M22x1,5	8	22	26,5	30	28,5	16	8	243	22	28	22	20,5	1,5	193	229	12	G1/8	177	36	9	27	265	218			根据要求
12002-025160	25	160	M10x1,25	10	M22x1,5	8	22	26,5	30	28,5	16	8	278	22	28	22	20,5	1,5	228	264	12	G1/8	212	36	9	27	265	218			根据要求
12002-025200	25	200	M10x1,25	10	M22x1,5	8	22	26,5	30	28,5	16	8	318	22	28	22	20,5	1,5	268	304	12	G1/8	252	36	9	27	265	218			根据要求
