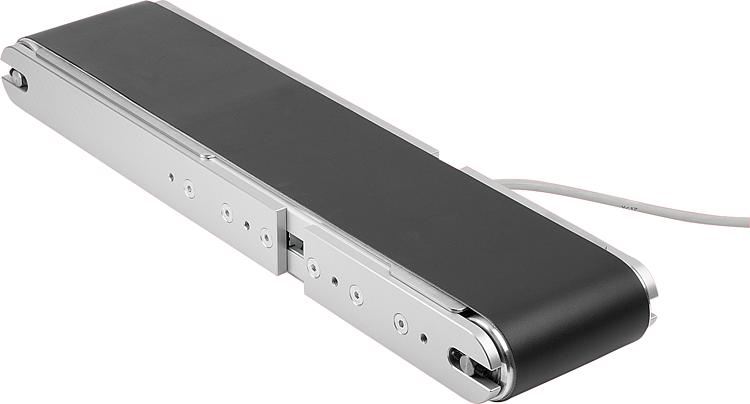

产品说明材料：铝制型材框架 45x45 型号 B。
铝制轴承法兰。
钢制螺钉。
不锈钢输送带轴承 1.4301。
铝制转向辊。
皮带金属板 VA 金属板 2mm.
不锈钢轴。
传送面输送带 PVC 硬度 70 邵氏硬度 A (±5)。 规格：经阳极氧化处理的框架和轴承法兰。
镀锌螺丝。提示：- 内置驱动器
- 24V DC 电子通信，使用寿命极长
- 极小的安装空间，无干扰边缘
- 一体化控制技术
- 可根据需要，长度和宽度以 1mm 分级
- 型材系统型号 B 具有灵活的安装方案
- 通过控制线路可外部控制电机
- 输送带的织物工作面浸有聚氨酯 (TPU)
- 输送带织物为聚酯 (PET)
- 输送带运输面为平滑表面技术参数：- 额定电压：24 V
- 类型功率：30 W，带宽 100 mm 时为 65W
- 起动电流：2A
- 电机转速：5000 rpm
- 电缆长度：5 m
- 输送带厚度：最大 2 mm
- 电缆插座：右侧（默认）
输送带驱动：
- 无刷 EC 电机 24 V，30 W，带宽 100 mm 时为 65W
- 输送带上集成有控制电子装置
- 正齿轮传动装置
- 输送带下方由齿形带驱动装配：电气连接/功能（7 芯电缆，开口 5 m）：
白色：+24 V 电源反极性保护
棕色：-Gnd 电源反极性保护
绿色：数字输入 1
黄色：数字输入 2
灰色：0-5V 模拟速度控制，额定速度为 12% 至 100%
粉色：-Gnd 信号（用于速度控制）
蓝色：备用
数字输入端 1 和 2 的说明：
输入 1=0 输入 2=0 - 关闭
输入 1=1 输入 2=0 - 运行方向
输入 1=0 输入 2=1 - 相反方向
输入 1=1 输入 2=1 - 停止（制动）
根据要求：- 皮带宽度 B 从 60 mm 到 300 mm
- 皮带长度 L 从 520 到 2000 mm
- 其他的皮带材料

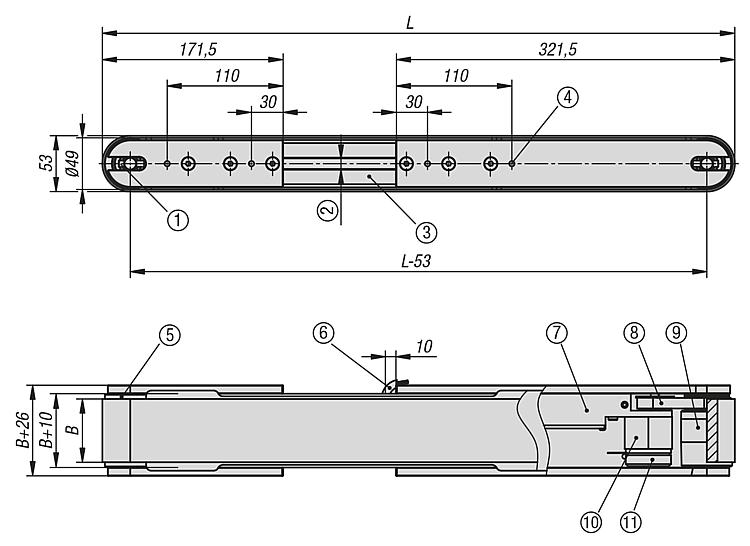

- 其他的传动比图纸提示：1) 自锁式可调螺栓 (4x)
2) 槽宽 10
3) 铝制型材 45 x 45 型号 B
4) M6 (双侧)
5) 球型转向辊
6) 7 芯线导线 5 m
7) 电机控制罩壳
8) 齿形皮带条纹 T5
9) 球型驱动轮
10) 正齿轮传动/行星齿轮
11) 电机 24 V EC（无刷） 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | B | L
| 输送带速度
每分钟最大
行走米数 | 变速比
| 最大装载量
kg | 输送工作面
的皮带材料
| CAD | 配件 | 价格 | 订购 |
|---|
| 95300-010047060X520 | 60 | 520 | 11,5 | 1:47 | 3 | 聚氯乙烯 亮色，邵氏硬度 70A |  | | 根据要求 | | | 95300-010047060X750 | 60 | 750 | 11,5 | 1:47 | 3 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047060X1000 | 60 | 1000 | 11,5 | 1:47 | 3 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047060X1500 | 60 | 1500 | 11,5 | 1:47 | 3 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047100X520 | 100 | 520 | 11,5 | 1:47 | 3 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047100X750 | 100 | 750 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047100X1000 | 100 | 1000 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047100X1500 | 100 | 1500 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047150X520 | 150 | 520 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047150X750 | 150 | 750 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047150X1000 | 150 | 1000 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047150X1500 | 150 | 1500 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047200X520 | 200 | 520 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047200X750 | 200 | 750 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047200X1000 | 200 | 1000 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | | | 95300-010047200X1500 | 200 | 1500 | 26 | 20,6:1 | 10 | 聚氯乙烯 亮色，邵氏硬度 70A | | | 根据要求 | |
|
|
