旋转系统

33115

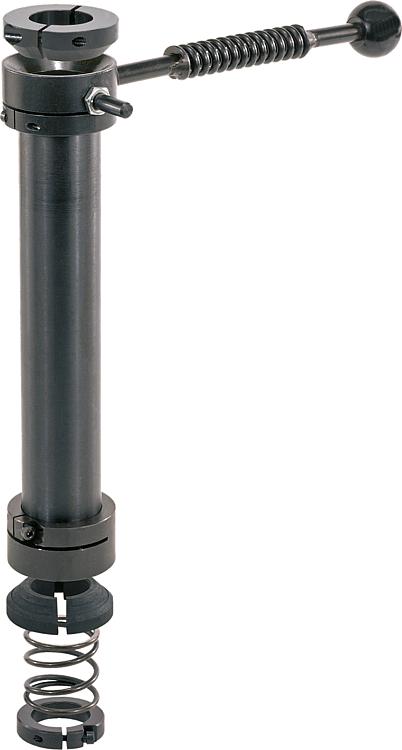

旋转系统

产品
- 产品概览
  - 量具检具组件
    - 量具检具标准元件
      - 旋转系统

商品描述/产品说明

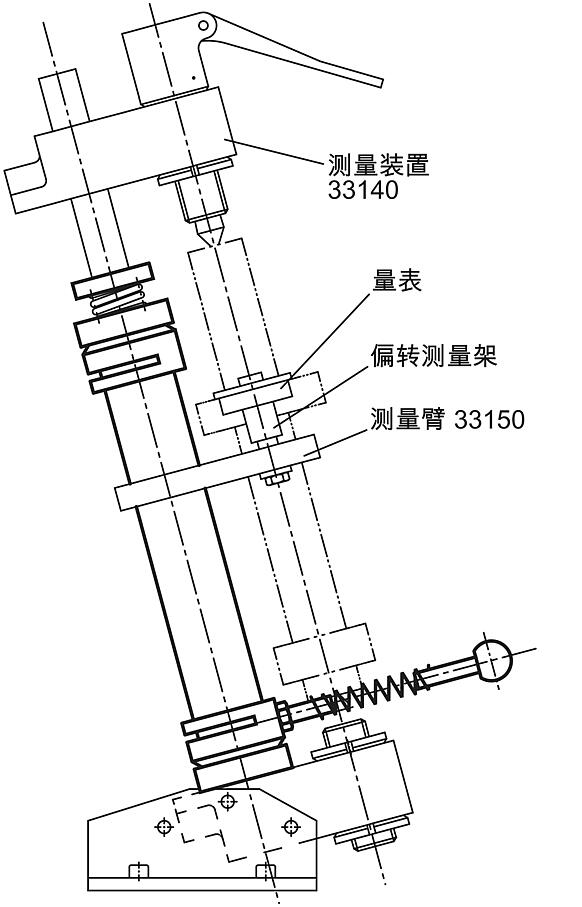

产品说明材料：钢制。规格：黑色氧化处理。提示：适用测量夹具 33140。
测量臂参见 33150。装配：- 将锥形夹紧环放置在导杆上并在所需位置牢固夹紧。
- 固定并插入旋转套筒上的锥形定心环，使得锥形定心环平放在锥形夹紧环上。
- 固定旋转套筒上的测量臂。
- 固定旋转套筒上的两个锥形定心环。
- 插入锥形环和压力弹簧。
- 用夹紧环将压力弹簧安装到组块上，防止轴向间隙。
- 原则上需润滑所有活动接触面。特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 33115 旋转系统

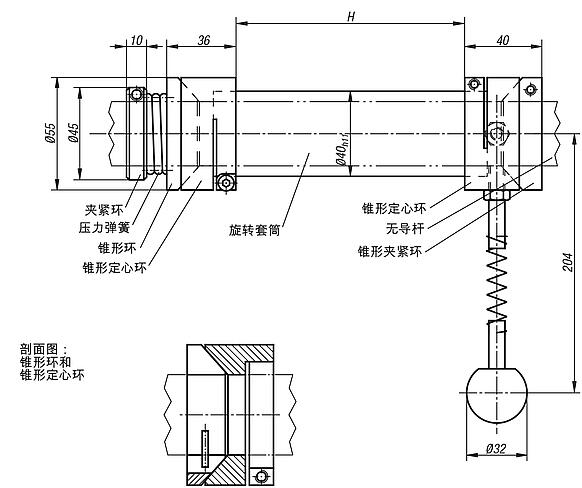

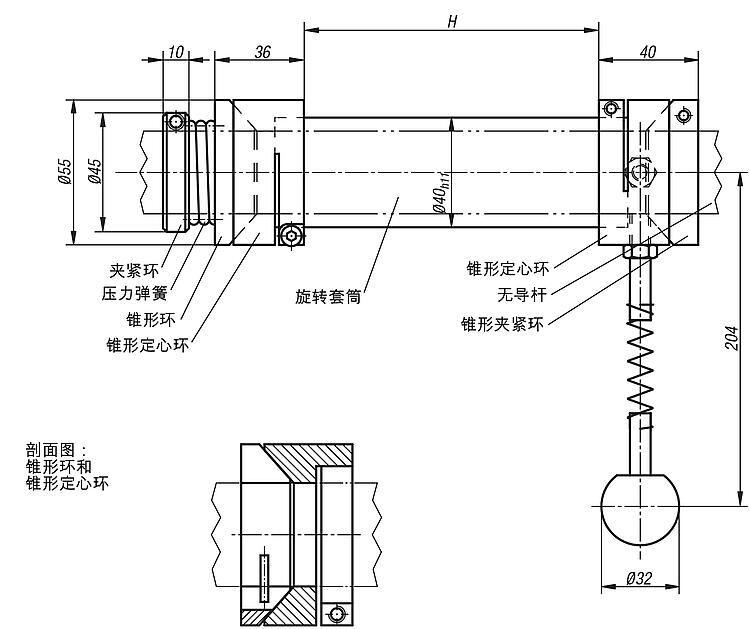

图纸

旋转系统

旋转系统

商品选择/筛选

订货号	H	CAD	配件	价格	订购
33115-200	200			根据要求
33115-276	276			根据要求
33115-426	426			根据要求
33115-536	536			根据要求
