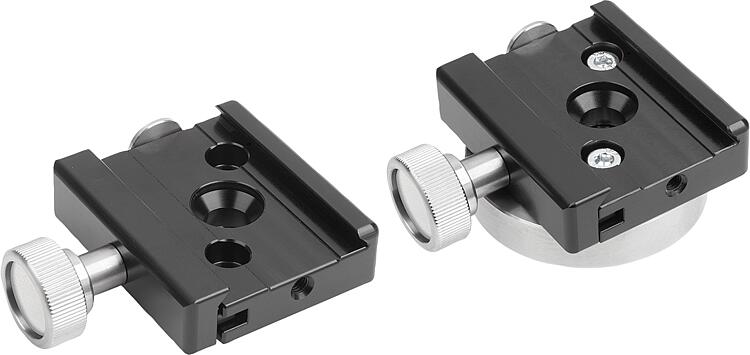

产品说明材料：铝制基体。
不锈钢紧固装置。
钢制固定螺栓。规格：硬质涂层主体。
亮色紧固装置。

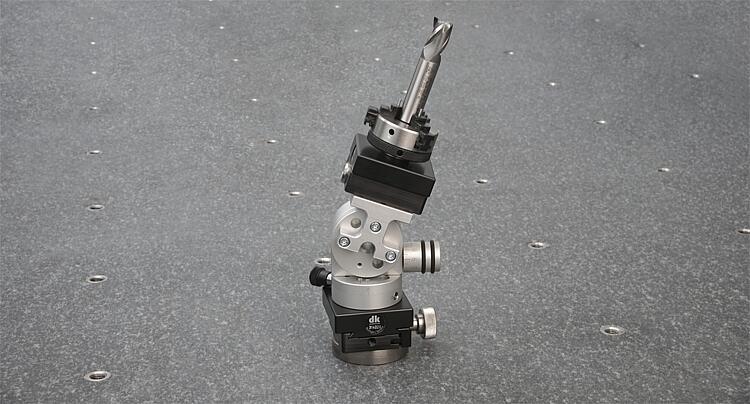

固定螺栓经镀锌处理。提示：快速释放支架是快速更换系统的基础。快速释放支架可通过螺纹孔直接安装在机床工作台或底板上。快速释放支架无需工具即可连接适配器或斜角。
即使没有中间板，快速释放支架也可使用。附件：带斜角的快速释放支架 33227-10。
带可旋转斜角的快速释放支架 34007。
可旋转快速释放支架 34007-02。
精密台钳 33225-5003511。
精密定心夹具 34010。
适配器 33225-20。
精密三爪卡盘 34011。
适配器 33226-05。
针托 33227。
小型部件夹头 34012。
磁性棱柱 34013。
带弹簧压片/压紧装置的棱柱 34013-05。
棱柱 34013-10。
压板 34032。
特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

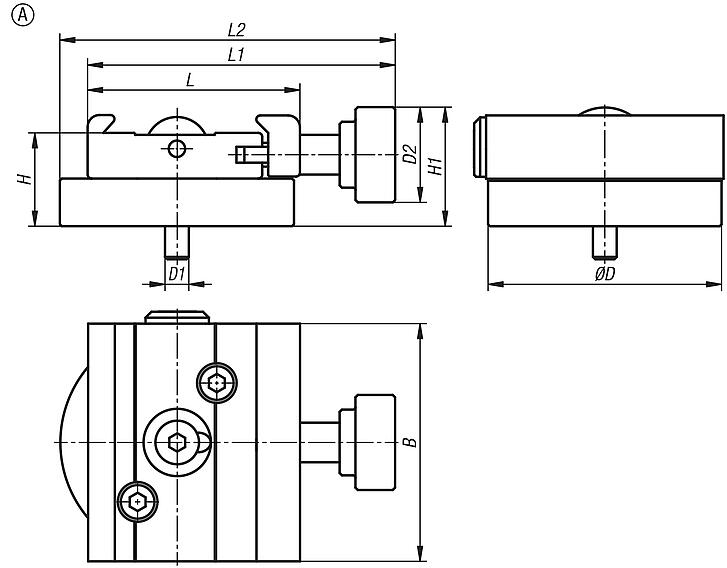

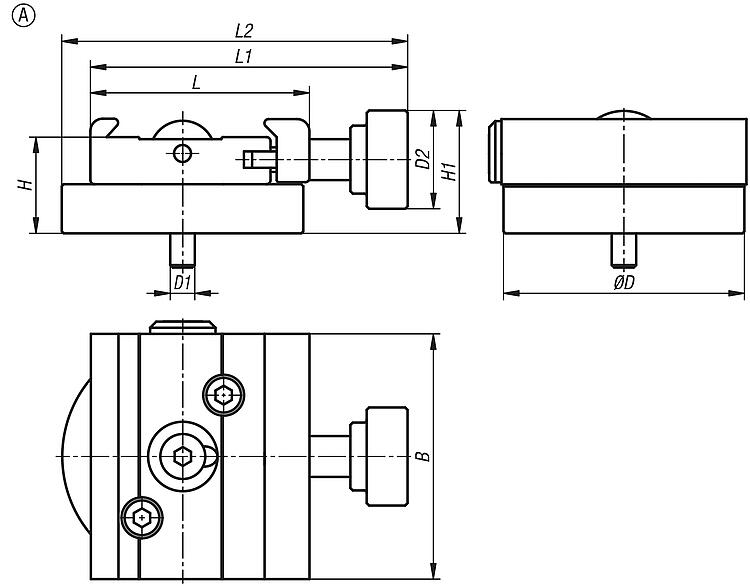

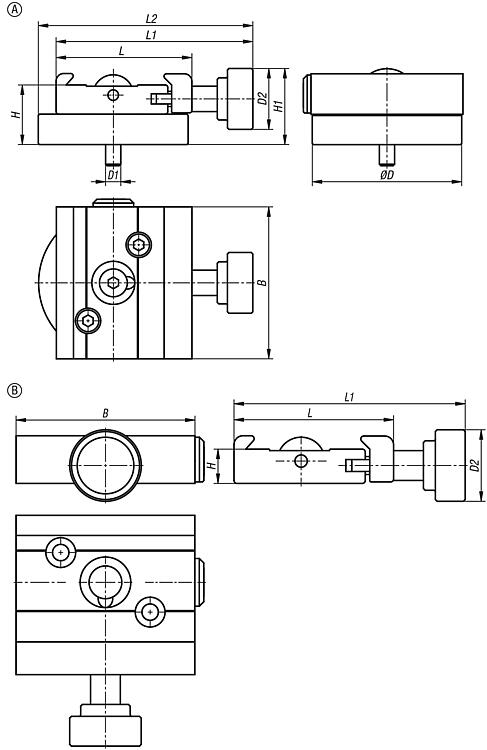

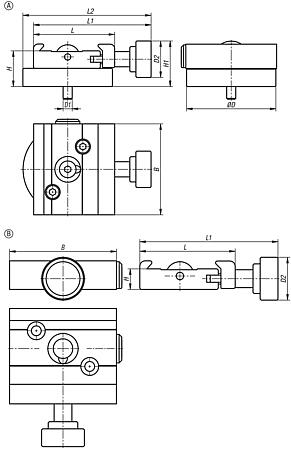

| 订货号 | 类型 | 形状类型 | B
| D
| D1 | D2 | H | H1 | L | L1 | L2 | CAD | 配件 | 价格 | 订购 |
|---|
| 33227-05-105 | A | 带固定螺栓 | 60 | 59 | M5 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 |  | | 根据要求 | | | 33227-05-106 | A | 带固定螺栓 | 60 | 59 | M6 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 | | | 根据要求 | | | 33227-05-108 | A | 带固定螺栓 | 60 | 59 | M8 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 | | | 根据要求 | | | 33227-05-110 | A | 带固定螺栓 | 60 | 59 | M10 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 | | | 根据要求 | | | 33227-05-112 | A | 带固定螺栓 | 60 | 59 | M12 | 24 | 23,5 | 30 | 53,5 | 77,5 | 84,5 | | | 根据要求 | |
|

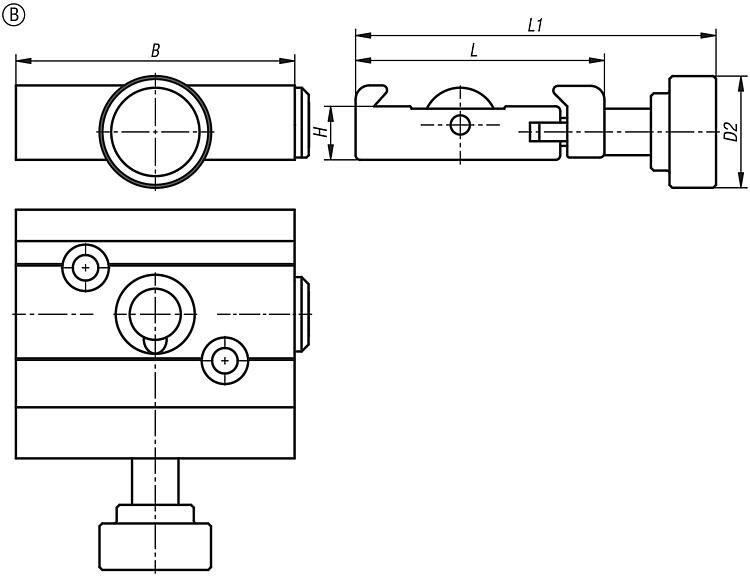

| 订货号 | 类型 | 形状类型 | B
| D2 | H | L | L1 | CAD | 配件 | 价格 | 订购 |
|---|
| 33227-05-0 | B | 无固定螺栓 | 60 | 24 | 11,5 | 53,5 | 77,5 | | | 根据要求 | |
|
|
|
