34024-05铝制尾座 尖端高度 75 mm |
返回 |
|
|

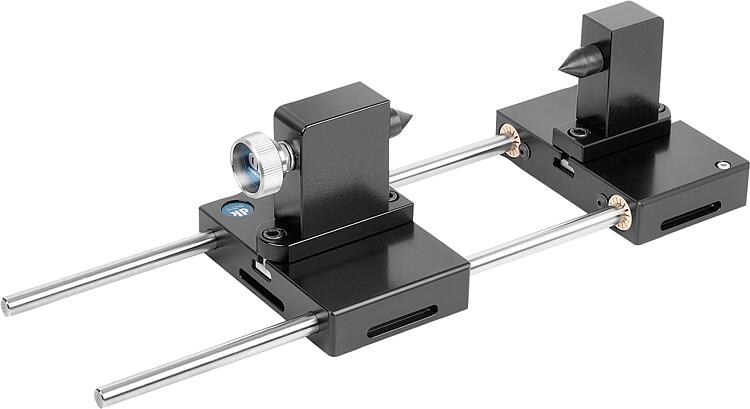

产品说明材料：铝制尾座。
钢制尖端和导向装置。规格：硬质涂层尾座。
尖端和导向装置经氮碳共渗处理。提示：尾座由固定尖端和可移动尖端两部分组成。可移动支架由弹簧加载并可锁定。可根据需要更换尖端（尾座尖端 34024-06）。

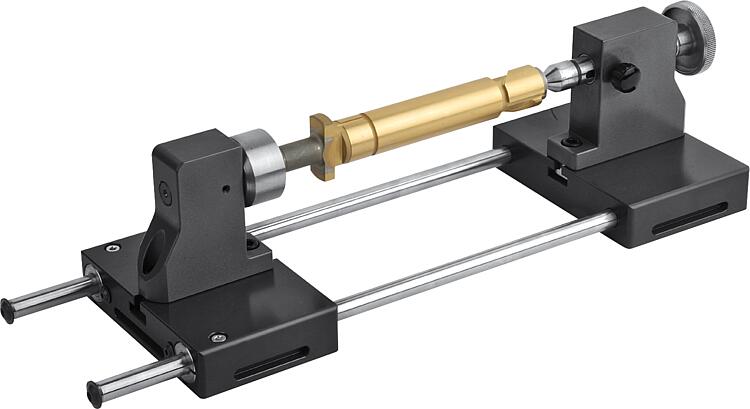

适用于投影仪上的光学测量。通过立柱导轨可进行单独调节，并用埋头螺栓夹紧。
可使用夹钳固定在测量台上。
跨度可达 0-210 mm。
D 最小值和 D 最大值指待测工件。根据要求：尾座和底板各自独立。附件：尖端 34024-06。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

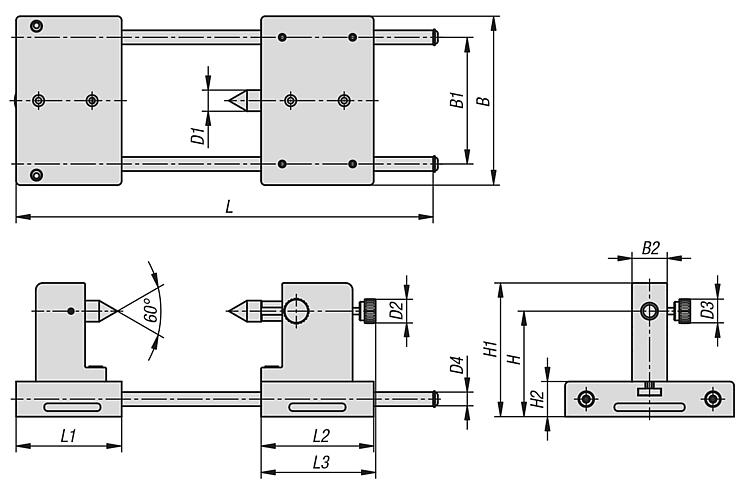

| 订货号 | B | B1 | B2 | D
min. | D
max. | D1
| D2 | D3 | D4 | H | H1 | H2 | L | L1 | L2 | L3 | CAD | 配件 | 价格 | 订购 |
|---|
| 34024-05-114370 | 120 | 90 | 25 | 0 | 14,5 | 15 | 29,9 | 14,8 | 10 | 75 | 95 | 25 | 370 | 75 | 80 | 88,3 |  | | 根据要求 | |
|
|
