Cam-action indexing plungers with stop

03099-22

Cam-action indexing plungers with stop

Products
- Product overview
  - Flexible standard component system
    - Spring plungers Indexing plungers Stops Centring/positioning components Ball lock pins T-slot nuts
      - Indexing plungers
        Cam-action indexing plungers with stop

Item description/product images

Show/filter all items

DescriptionProduct description:Cam-action indexing plunger are used where any change in locking position due to lateral forces should be prevented. Turning the grip through 180° retracts the indexing pin, enabling a change in the indexed position. The notch ensures that the grip remains in this position and the indexing pin remains retracted.
A stop at 180° prevents the lever rotating further and the indexing pin from extending again.
The rotation direction is defined by selecting a left or right stop side.Material:Grip 1.0503.
Threaded sleeve and indexing pin free-cutting steel.
Spring 1.4310.
Grip cap thermoplastic PA.Version:Threaded sleeve and grip black oxidised.
Indexing pin hardened, ground and black oxidised.
Spring bright.
Grip cap in various colours:
- black grey RAL 7021
- pure orange RAL 2004
- colza yellow RAL 1021
- traffic red RAL 3020
- signal green RAL 6032
- traffic blue RAL 5017
- light grey RAL 7035Advantages:Turning the grip through 180° retracts the pin.
Optionally available with coloured plastic grip caps.
180° stop with rotation in one direction.On request:Special versions.
Accessory:Mounting bracket 03099.
Positioning bushes 03099-50, 03099-60, 03099-61.

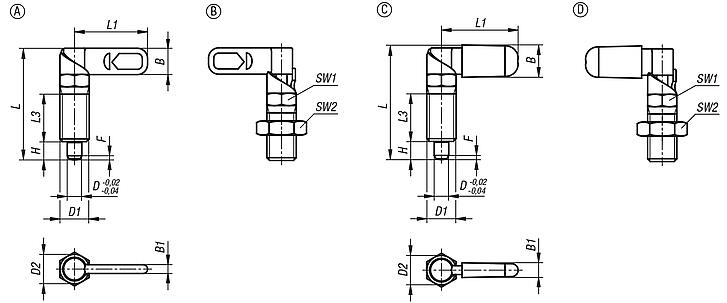

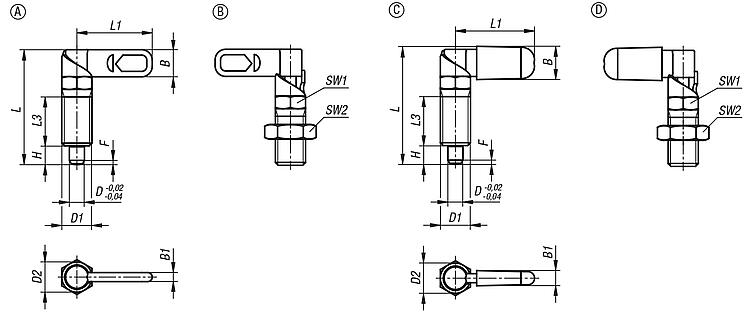

Drawing reference:

Form A: without grip cap or locknut
Form B: without grip cap, with locknut
Form C: with grip cap, without locknut

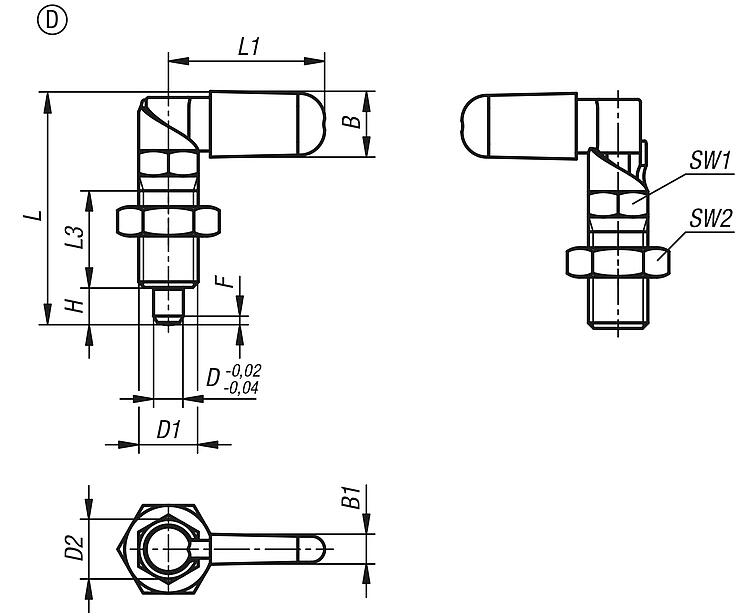

Form D: with grip cap and locknut

1) Stop left
2) Stop right

Special features:

RoHS

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

Datasheet 03099-22 Cam-action indexing plungers with stop

Drawings (total overview)

Cam-action indexing plungers with stop

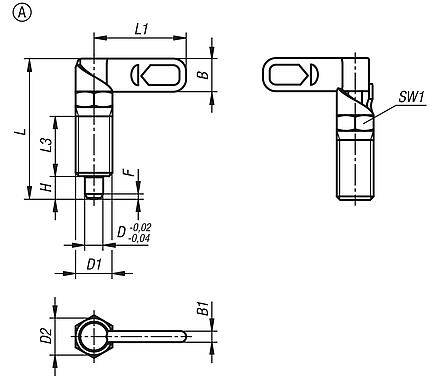

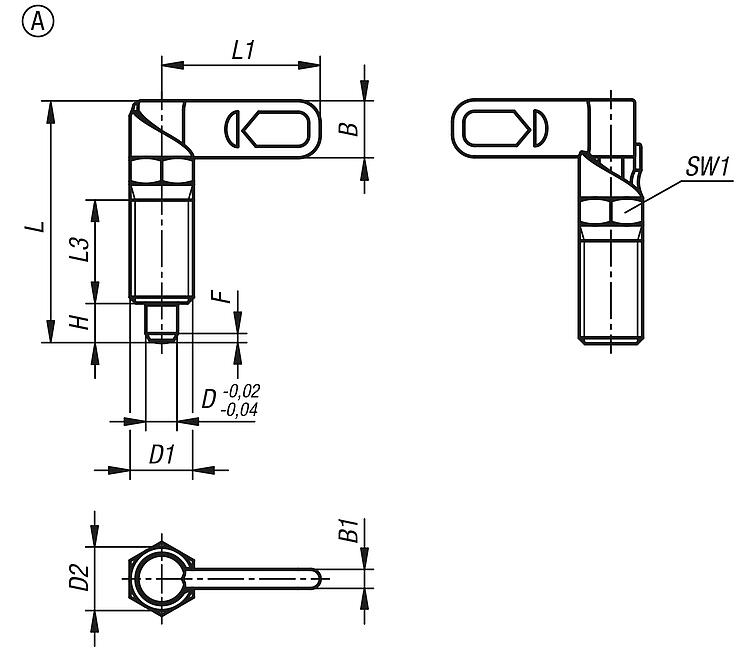

Cam-action indexing plungers with stop, Form A, without grip cap or nut

More information

Drawings

Cam-action indexing plungers with stop, Form A, without grip cap or nut

Item selection/filter

Order No.	Form	Version 2	D	D1	D2	L	L1	L3	B	B1	H	SW1	Fx30°	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	CAD	Acc.	Price	Order
03099-22-1040410	A	left	4	M10	10	38,5	25	15	9	3	6	10	1	8	14			on request
03099-22-1040510	A	left	5	M10	10	38,5	25	15	9	3	6	10	1,3	8	14			on request
03099-22-1040610	A	left	6	M10	10	38,5	25	15	9	3	6	10	1,8	8	14			on request
03099-22-1040512	A	left	5	M12	12	47,4	30	19	10,8	3,6	8	12	1,3	5	15			on request
03099-22-1040612	A	left	6	M12	12	47,4	30	19	10,8	3,6	8	12	1,8	5	15			on request
03099-22-1040812	A	left	8	M12	12	47,4	30	19	10,8	3,6	8	12	2,3	5	15			on request
03099-22-1040616	A	left	6	M16	16	61,2	40	26	14,4	4,8	10	16	1,8	15	35			on request
03099-22-1040816	A	left	8	M16	16	61,2	40	26	14,4	4,8	10	16	2,3	15	35			on request
03099-22-1041016	A	left	10	M16	16	61,2	40	26	14,4	4,8	10	16	2,8	15	35			on request
03099-22-10408201	A	left	8	M20x1,5	20	71	50	30	18	6	12	20	2,3	20	60			on request
03099-22-10410201	A	left	10	M20x1,5	20	71	50	30	18	6	12	20	2,8	20	60			on request
03099-22-10412201	A	left	12	M20x1,5	20	71	50	30	18	6	12	20	3	20	60			on request
03099-22-2040410	A	right	4	M10	10	38,5	25	15	9	3	6	10	1	8	14			on request
03099-22-2040510	A	right	5	M10	10	38,5	25	15	9	3	6	10	1,3	8	14			on request
03099-22-2040610	A	right	6	M10	10	38,5	25	15	9	3	6	10	1,8	8	14			on request
03099-22-2040512	A	right	5	M12	12	47,4	30	19	10,8	3,6	8	12	1,3	5	15			on request
03099-22-2040612	A	right	6	M12	12	47,4	30	19	10,8	3,6	8	12	1,8	5	15			on request
03099-22-2040812	A	right	8	M12	12	47,4	30	19	10,8	3,6	8	12	2,3	5	15			on request
03099-22-2040616	A	right	6	M16	16	61,2	40	26	14,4	4,8	10	16	1,8	15	35			on request
03099-22-2040816	A	right	8	M16	16	61,2	40	26	14,4	4,8	10	16	2,3	15	35			on request
03099-22-2041016	A	right	10	M16	16	61,2	40	26	14,4	4,8	10	16	2,8	15	35			on request
03099-22-20408201	A	right	8	M20x1,5	20	71	50	30	18	6	12	20	2,3	20	60			on request
03099-22-20410201	A	right	10	M20x1,5	20	71	50	30	18	6	12	20	2,8	20	60			on request
03099-22-20412201	A	right	12	M20x1,5	20	71	50	30	18	6	12	20	3	20	60			on request

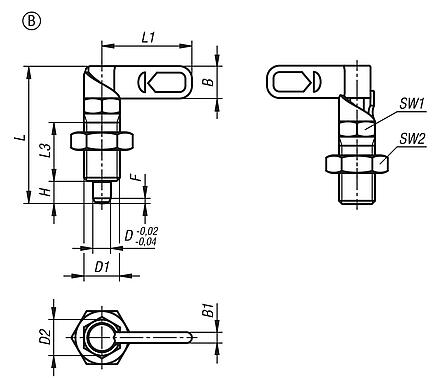

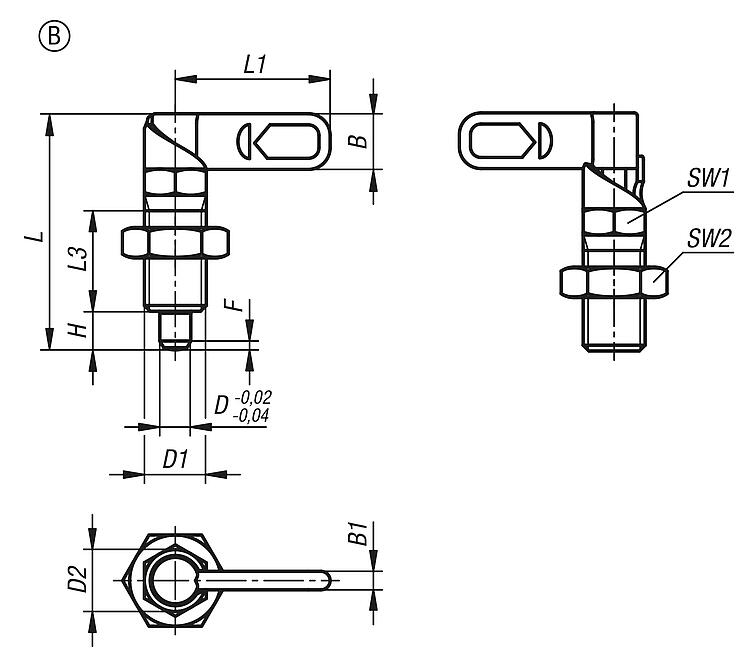

Cam-action indexing plungers with stop, Form B, without grip cap, with nut

More information

Drawings

Cam-action indexing plungers with stop, Form B, without grip cap, with nut

Item selection/filter

Order No.	Form	Version 2	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	Fx30°	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	CAD	Acc.	Price	Order
03099-22-1050410	B	left	4	M10	10	38,5	25	15	9	3	6	10	17	1	8	14			on request
03099-22-1050510	B	left	5	M10	10	38,5	25	15	9	3	6	10	17	1,3	8	14			on request
03099-22-1050610	B	left	6	M10	10	38,5	25	15	9	3	6	10	17	1,8	8	14			on request
03099-22-1050512	B	left	5	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,3	5	15			on request
03099-22-1050612	B	left	6	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,8	5	15			on request
03099-22-1050812	B	left	8	M12	12	47,4	30	19	10,8	3,6	8	12	19	2,3	5	15			on request
03099-22-1050616	B	left	6	M16	16	61,2	40	26	14,4	4,8	10	16	24	1,8	15	35			on request
03099-22-1050816	B	left	8	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,3	15	35			on request
03099-22-1051016	B	left	10	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,8	15	35			on request
03099-22-10508201	B	left	8	M20x1,5	20	71	50	30	18	6	12	20	30	2,3	20	60			on request
03099-22-10510201	B	left	10	M20x1,5	20	71	50	30	18	6	12	20	30	2,8	20	60			on request
03099-22-10512201	B	left	12	M20x1,5	20	71	50	30	18	6	12	20	30	3	20	60			on request
03099-22-2050410	B	right	4	M10	10	38,5	25	15	9	3	6	10	17	1	8	14			on request
03099-22-2050510	B	right	5	M10	10	38,5	25	15	9	3	6	10	17	1,3	8	14			on request
03099-22-2050610	B	right	6	M10	10	38,5	25	15	9	3	6	10	17	1,8	8	14			on request
03099-22-2050512	B	right	5	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,3	5	15			on request
03099-22-2050612	B	right	6	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,8	5	15			on request
03099-22-2050812	B	right	8	M12	12	47,4	30	19	10,8	3,6	8	12	19	2,3	5	15			on request
03099-22-2050616	B	right	6	M16	16	61,2	40	26	14,4	4,8	10	16	24	1,8	15	35			on request
03099-22-2050816	B	right	8	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,3	15	35			on request
03099-22-2051016	B	right	10	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,8	15	35			on request
03099-22-20508201	B	right	8	M20x1,5	20	71	50	30	18	6	12	20	30	2,3	20	60			on request
03099-22-20510201	B	right	10	M20x1,5	20	71	50	30	18	6	12	20	30	2,8	20	60			on request
03099-22-20512201	B	right	12	M20x1,5	20	71	50	30	18	6	12	20	30	3	20	60			on request

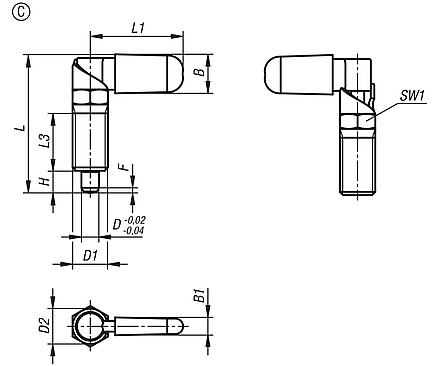

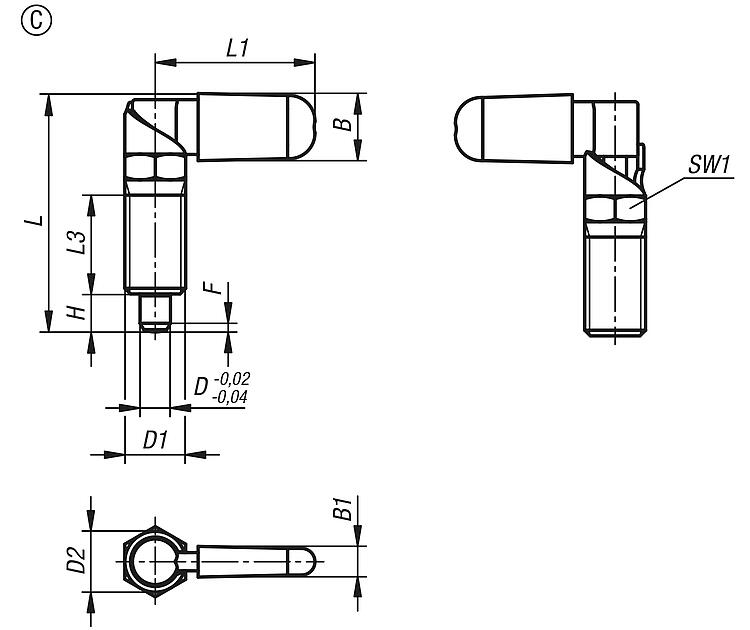

Cam-action indexing plungers with stop, Form C, with grip cap, without nut

More information

Drawings

Cam-action indexing plungers with stop, Form C, with grip cap, without nut

Item selection/filter

Order No.	Form	Version 2	Component colour	D	D1	D2	L	L1	L3	B	B1	H	SW1	Fx30°	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	CAD	Acc.	Price	Order
03099-22-1060410	C	left	black grey RAL 7021	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-1060510	C	left	black grey RAL 7021	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-1060610	C	left	black grey RAL 7021	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-1060512	C	left	black grey RAL 7021	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-1060612	C	left	black grey RAL 7021	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-1060812	C	left	black grey RAL 7021	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-1060616	C	left	black grey RAL 7021	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-1060816	C	left	black grey RAL 7021	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-1061016	C	left	black grey RAL 7021	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-10608201	C	left	black grey RAL 7021	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-10610201	C	left	black grey RAL 7021	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-10612201	C	left	black grey RAL 7021	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-10604102	C	left	orange RAL 2004	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-10605102	C	left	orange RAL 2004	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-10606102	C	left	orange RAL 2004	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-10605122	C	left	orange RAL 2004	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-10606122	C	left	orange RAL 2004	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-10608122	C	left	orange RAL 2004	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-10606162	C	left	orange RAL 2004	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-10608162	C	left	orange RAL 2004	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-10610162	C	left	orange RAL 2004	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-106082012	C	left	orange RAL 2004	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-106102012	C	left	orange RAL 2004	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-106122012	C	left	orange RAL 2004	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-106041016	C	left	colza yellow RAL 1021	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-106051016	C	left	colza yellow RAL 1021	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-106061016	C	left	colza yellow RAL 1021	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-106051216	C	left	colza yellow RAL 1021	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-106061216	C	left	colza yellow RAL 1021	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-106081216	C	left	colza yellow RAL 1021	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-106061616	C	left	colza yellow RAL 1021	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-106081616	C	left	colza yellow RAL 1021	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-106101616	C	left	colza yellow RAL 1021	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-1060820116	C	left	colza yellow RAL 1021	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-1061020116	C	left	colza yellow RAL 1021	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-1061220116	C	left	colza yellow RAL 1021	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-106041084	C	left	traffic red RAL 3020	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-106051084	C	left	traffic red RAL 3020	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-106061084	C	left	traffic red RAL 3020	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-106051284	C	left	traffic red RAL 3020	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-106061284	C	left	traffic red RAL 3020	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-106081284	C	left	traffic red RAL 3020	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-106061684	C	left	traffic red RAL 3020	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-106081684	C	left	traffic red RAL 3020	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-106101684	C	left	traffic red RAL 3020	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-1060820184	C	left	traffic red RAL 3020	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-1061020184	C	left	traffic red RAL 3020	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-1061220184	C	left	traffic red RAL 3020	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-106041086	C	left	signal green RAL 6032	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-106051086	C	left	signal green RAL 6032	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-106061086	C	left	signal green RAL 6032	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-106051286	C	left	signal green RAL 6032	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-106061286	C	left	signal green RAL 6032	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-106081286	C	left	signal green RAL 6032	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-106061686	C	left	signal green RAL 6032	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-106081686	C	left	signal green RAL 6032	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-106101686	C	left	signal green RAL 6032	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-1060820186	C	left	signal green RAL 6032	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-1061020186	C	left	signal green RAL 6032	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-1061220186	C	left	signal green RAL 6032	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-106041087	C	left	traffic blue RAL 5017	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-106051087	C	left	traffic blue RAL 5017	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-106061087	C	left	traffic blue RAL 5017	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-106051287	C	left	traffic blue RAL 5017	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-106061287	C	left	traffic blue RAL 5017	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-106081287	C	left	traffic blue RAL 5017	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-106061687	C	left	traffic blue RAL 5017	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-106081687	C	left	traffic blue RAL 5017	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-106101687	C	left	traffic blue RAL 5017	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-1060820187	C	left	traffic blue RAL 5017	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-1061020187	C	left	traffic blue RAL 5017	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-1061220187	C	left	traffic blue RAL 5017	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-106041088	C	left	light grey RAL 7035	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-106051088	C	left	light grey RAL 7035	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-106061088	C	left	light grey RAL 7035	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-106051288	C	left	light grey RAL 7035	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-106061288	C	left	light grey RAL 7035	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-106081288	C	left	light grey RAL 7035	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-106061688	C	left	light grey RAL 7035	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-106081688	C	left	light grey RAL 7035	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-106101688	C	left	light grey RAL 7035	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-1060820188	C	left	light grey RAL 7035	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-1061020188	C	left	light grey RAL 7035	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-1061220188	C	left	light grey RAL 7035	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-2060410	C	right	black grey RAL 7021	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-2060510	C	right	black grey RAL 7021	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-2060610	C	right	black grey RAL 7021	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-2060512	C	right	black grey RAL 7021	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-2060612	C	right	black grey RAL 7021	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-2060812	C	right	black grey RAL 7021	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-2060616	C	right	black grey RAL 7021	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-2060816	C	right	black grey RAL 7021	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-2061016	C	right	black grey RAL 7021	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-20608201	C	right	black grey RAL 7021	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-20610201	C	right	black grey RAL 7021	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-20612201	C	right	black grey RAL 7021	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-20604102	C	right	orange RAL 2004	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-20605102	C	right	orange RAL 2004	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-20606102	C	right	orange RAL 2004	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-20605122	C	right	orange RAL 2004	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-20606122	C	right	orange RAL 2004	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-20608122	C	right	orange RAL 2004	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-20606162	C	right	orange RAL 2004	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-20608162	C	right	orange RAL 2004	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-20610162	C	right	orange RAL 2004	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-206082012	C	right	orange RAL 2004	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-206102012	C	right	orange RAL 2004	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-206122012	C	right	orange RAL 2004	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-206041016	C	right	colza yellow RAL 1021	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-206051016	C	right	colza yellow RAL 1021	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-206061016	C	right	colza yellow RAL 1021	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-206051216	C	right	colza yellow RAL 1021	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-206061216	C	right	colza yellow RAL 1021	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-206081216	C	right	colza yellow RAL 1021	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-206061616	C	right	colza yellow RAL 1021	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-206081616	C	right	colza yellow RAL 1021	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-206101616	C	right	colza yellow RAL 1021	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-2060820116	C	right	colza yellow RAL 1021	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-2061020116	C	right	colza yellow RAL 1021	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-2061220116	C	right	colza yellow RAL 1021	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-206041084	C	right	traffic red RAL 3020	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-206051084	C	right	traffic red RAL 3020	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-206061084	C	right	traffic red RAL 3020	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-206051284	C	right	traffic red RAL 3020	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-206061284	C	right	traffic red RAL 3020	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-206081284	C	right	traffic red RAL 3020	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-206061684	C	right	traffic red RAL 3020	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-206081684	C	right	traffic red RAL 3020	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-206101684	C	right	traffic red RAL 3020	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-2060820184	C	right	traffic red RAL 3020	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-2061020184	C	right	traffic red RAL 3020	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-2061220184	C	right	traffic red RAL 3020	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-206041086	C	right	signal green RAL 6032	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-206051086	C	right	signal green RAL 6032	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-206061086	C	right	signal green RAL 6032	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-206051286	C	right	signal green RAL 6032	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-206061286	C	right	signal green RAL 6032	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-206081286	C	right	signal green RAL 6032	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-206061686	C	right	signal green RAL 6032	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-206081686	C	right	signal green RAL 6032	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-206101686	C	right	signal green RAL 6032	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-2060820186	C	right	signal green RAL 6032	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-2061020186	C	right	signal green RAL 6032	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-2061220186	C	right	signal green RAL 6032	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-206041087	C	right	traffic blue RAL 5017	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-206051087	C	right	traffic blue RAL 5017	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-206061087	C	right	traffic blue RAL 5017	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-206051287	C	right	traffic blue RAL 5017	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-206061287	C	right	traffic blue RAL 5017	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-206081287	C	right	traffic blue RAL 5017	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-206061687	C	right	traffic blue RAL 5017	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-206081687	C	right	traffic blue RAL 5017	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-206101687	C	right	traffic blue RAL 5017	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-2060820187	C	right	traffic blue RAL 5017	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-2061020187	C	right	traffic blue RAL 5017	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-2061220187	C	right	traffic blue RAL 5017	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request
03099-22-206041088	C	right	light grey RAL 7035	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14			on request
03099-22-206051088	C	right	light grey RAL 7035	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14			on request
03099-22-206061088	C	right	light grey RAL 7035	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14			on request
03099-22-206051288	C	right	light grey RAL 7035	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15			on request
03099-22-206061288	C	right	light grey RAL 7035	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15			on request
03099-22-206081288	C	right	light grey RAL 7035	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15			on request
03099-22-206061688	C	right	light grey RAL 7035	6	M16	16	62,8	41,5	26	16,6	7	10	16	1,8	15	35			on request
03099-22-206081688	C	right	light grey RAL 7035	8	M16	16	62,8	41,5	26	16,6	7	10	16	2,3	15	35			on request
03099-22-206101688	C	right	light grey RAL 7035	10	M16	16	62,8	41,5	26	16,6	7	10	16	2,8	15	35			on request
03099-22-2060820188	C	right	light grey RAL 7035	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60			on request
03099-22-2061020188	C	right	light grey RAL 7035	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60			on request
03099-22-2061220188	C	right	light grey RAL 7035	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60			on request

Cam-action indexing plungers with stop, Form D, with grip cap and nut

More information

Drawings

Cam-action indexing plungers with stop, Form D, with grip cap and nut

Item selection/filter

Order No.	Form	Version 2	Component colour	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	Fx30°	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	CAD	Acc.	Price	Order
03099-22-1070410	D	left	black grey RAL 7021	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-1070510	D	left	black grey RAL 7021	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-1070610	D	left	black grey RAL 7021	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-1070512	D	left	black grey RAL 7021	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-1070612	D	left	black grey RAL 7021	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-1070812	D	left	black grey RAL 7021	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-1070616	D	left	black grey RAL 7021	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-1070816	D	left	black grey RAL 7021	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-1071016	D	left	black grey RAL 7021	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-10708201	D	left	black grey RAL 7021	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-10710201	D	left	black grey RAL 7021	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-10712201	D	left	black grey RAL 7021	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-10704102	D	left	orange RAL 2004	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-10705102	D	left	orange RAL 2004	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-10706102	D	left	orange RAL 2004	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-10705122	D	left	orange RAL 2004	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-10706122	D	left	orange RAL 2004	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-10708122	D	left	orange RAL 2004	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-10706162	D	left	orange RAL 2004	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-10708162	D	left	orange RAL 2004	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-10710162	D	left	orange RAL 2004	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-107082012	D	left	orange RAL 2004	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-107102012	D	left	orange RAL 2004	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-107122012	D	left	orange RAL 2004	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-107041016	D	left	colza yellow RAL 1021	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-107051016	D	left	colza yellow RAL 1021	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-107061016	D	left	colza yellow RAL 1021	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-107051216	D	left	colza yellow RAL 1021	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-107061216	D	left	colza yellow RAL 1021	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-107081216	D	left	colza yellow RAL 1021	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-107061616	D	left	colza yellow RAL 1021	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-107081616	D	left	colza yellow RAL 1021	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-107101616	D	left	colza yellow RAL 1021	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-1070820116	D	left	colza yellow RAL 1021	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-1071020116	D	left	colza yellow RAL 1021	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-1071220116	D	left	colza yellow RAL 1021	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-107041084	D	left	traffic red RAL 3020	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-107051084	D	left	traffic red RAL 3020	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-107061084	D	left	traffic red RAL 3020	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-107051284	D	left	traffic red RAL 3020	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-107061284	D	left	traffic red RAL 3020	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-107081284	D	left	traffic red RAL 3020	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-107061684	D	left	traffic red RAL 3020	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-107081684	D	left	traffic red RAL 3020	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-107101684	D	left	traffic red RAL 3020	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-1070820184	D	left	traffic red RAL 3020	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-1071020184	D	left	traffic red RAL 3020	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-1071220184	D	left	traffic red RAL 3020	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-107041086	D	left	signal green RAL 6032	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-107051086	D	left	signal green RAL 6032	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-107061086	D	left	signal green RAL 6032	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-107051286	D	left	signal green RAL 6032	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-107061286	D	left	signal green RAL 6032	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-107081286	D	left	signal green RAL 6032	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-107061686	D	left	signal green RAL 6032	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-107081686	D	left	signal green RAL 6032	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-107101686	D	left	signal green RAL 6032	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-1070820186	D	left	signal green RAL 6032	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-1071020186	D	left	signal green RAL 6032	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-1071220186	D	left	signal green RAL 6032	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-107041087	D	left	traffic blue RAL 5017	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-107051087	D	left	traffic blue RAL 5017	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-107061087	D	left	traffic blue RAL 5017	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-107051287	D	left	traffic blue RAL 5017	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-107061287	D	left	traffic blue RAL 5017	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-107081287	D	left	traffic blue RAL 5017	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-107061687	D	left	traffic blue RAL 5017	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-107081687	D	left	traffic blue RAL 5017	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-107101687	D	left	traffic blue RAL 5017	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-1070820187	D	left	traffic blue RAL 5017	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-1071020187	D	left	traffic blue RAL 5017	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-1071220187	D	left	traffic blue RAL 5017	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-107041088	D	left	light grey RAL 7035	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-107051088	D	left	light grey RAL 7035	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-107061088	D	left	light grey RAL 7035	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-107051288	D	left	light grey RAL 7035	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-107061288	D	left	light grey RAL 7035	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-107081288	D	left	light grey RAL 7035	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-107061688	D	left	light grey RAL 7035	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-107081688	D	left	light grey RAL 7035	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-107101688	D	left	light grey RAL 7035	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-1070820188	D	left	light grey RAL 7035	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-1071020188	D	left	light grey RAL 7035	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-1071220188	D	left	light grey RAL 7035	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-2070410	D	right	black grey RAL 7021	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-2070510	D	right	black grey RAL 7021	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-2070610	D	right	black grey RAL 7021	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-2070512	D	right	black grey RAL 7021	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-2070612	D	right	black grey RAL 7021	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-2070812	D	right	black grey RAL 7021	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-2070616	D	right	black grey RAL 7021	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-2070816	D	right	black grey RAL 7021	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-2071016	D	right	black grey RAL 7021	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-20708201	D	right	black grey RAL 7021	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-20710201	D	right	black grey RAL 7021	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-20712201	D	right	black grey RAL 7021	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-20704102	D	right	orange RAL 2004	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-20705102	D	right	orange RAL 2004	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-20706102	D	right	orange RAL 2004	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-20705122	D	right	orange RAL 2004	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-20706122	D	right	orange RAL 2004	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-20708122	D	right	orange RAL 2004	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-20706162	D	right	orange RAL 2004	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-20708162	D	right	orange RAL 2004	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-20710162	D	right	orange RAL 2004	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-207082012	D	right	orange RAL 2004	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-207102012	D	right	orange RAL 2004	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-207122012	D	right	orange RAL 2004	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-207041016	D	right	colza yellow RAL 1021	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-207051016	D	right	colza yellow RAL 1021	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-207061016	D	right	colza yellow RAL 1021	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-207051216	D	right	colza yellow RAL 1021	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-207061216	D	right	colza yellow RAL 1021	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-207081216	D	right	colza yellow RAL 1021	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-207061616	D	right	colza yellow RAL 1021	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-207081616	D	right	colza yellow RAL 1021	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-207101616	D	right	colza yellow RAL 1021	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-2070820116	D	right	colza yellow RAL 1021	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-2071020116	D	right	colza yellow RAL 1021	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-2071220116	D	right	colza yellow RAL 1021	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-207041084	D	right	traffic red RAL 3020	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-207051084	D	right	traffic red RAL 3020	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-207061084	D	right	traffic red RAL 3020	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-207051284	D	right	traffic red RAL 3020	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-207061284	D	right	traffic red RAL 3020	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-207081284	D	right	traffic red RAL 3020	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-207061684	D	right	traffic red RAL 3020	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-207081684	D	right	traffic red RAL 3020	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-207101684	D	right	traffic red RAL 3020	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-2070820184	D	right	traffic red RAL 3020	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-2071020184	D	right	traffic red RAL 3020	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-2071220184	D	right	traffic red RAL 3020	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-207041086	D	right	signal green RAL 6032	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-207051086	D	right	signal green RAL 6032	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-207061086	D	right	signal green RAL 6032	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-207051286	D	right	signal green RAL 6032	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-207061286	D	right	signal green RAL 6032	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-207081286	D	right	signal green RAL 6032	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-207061686	D	right	signal green RAL 6032	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-207081686	D	right	signal green RAL 6032	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-207101686	D	right	signal green RAL 6032	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-2070820186	D	right	signal green RAL 6032	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-2071020186	D	right	signal green RAL 6032	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-2071220186	D	right	signal green RAL 6032	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-207041087	D	right	traffic blue RAL 5017	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-207051087	D	right	traffic blue RAL 5017	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-207061087	D	right	traffic blue RAL 5017	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-207051287	D	right	traffic blue RAL 5017	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-207061287	D	right	traffic blue RAL 5017	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-207081287	D	right	traffic blue RAL 5017	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-207061687	D	right	traffic blue RAL 5017	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-207081687	D	right	traffic blue RAL 5017	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-207101687	D	right	traffic blue RAL 5017	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-2070820187	D	right	traffic blue RAL 5017	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-2071020187	D	right	traffic blue RAL 5017	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-2071220187	D	right	traffic blue RAL 5017	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request
03099-22-207041088	D	right	light grey RAL 7035	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14			on request
03099-22-207051088	D	right	light grey RAL 7035	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14			on request
03099-22-207061088	D	right	light grey RAL 7035	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14			on request
03099-22-207051288	D	right	light grey RAL 7035	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15			on request
03099-22-207061288	D	right	light grey RAL 7035	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15			on request
03099-22-207081288	D	right	light grey RAL 7035	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15			on request
03099-22-207061688	D	right	light grey RAL 7035	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35			on request
03099-22-207081688	D	right	light grey RAL 7035	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35			on request
03099-22-207101688	D	right	light grey RAL 7035	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35			on request
03099-22-2070820188	D	right	light grey RAL 7035	8	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60			on request
03099-22-2071020188	D	right	light grey RAL 7035	10	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60			on request
03099-22-2071220188	D	right	light grey RAL 7035	12	M20x1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60			on request

Other items in this category

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-70 | > | >>

Indexing plungers, steel or stainless steel with plastic mushroom grip

03089

Indexing plungers, steel or stainless steel
with plastic mushroom grip

Indexing plungers, steel or stainless steel with plastic mushroom grip and thread lock

03089

Indexing plungers, steel or stainless steel
with plastic mushroom grip and thread lock

Indexing plungers, steel or stainless steel with plastic mushroom grip and extended indexing pin

03089

Indexing plungers, steel or stainless steel
with plastic mushroom grip and extended indexing pin

Indexing plungers, steel or stainless steel, short version with plastic mushroom grip

03089

Indexing plungers, steel or stainless steel, short version with plastic mushroom grip

Indexing plungers, steel or stainless steel, short version with plastic mushroom grip and thread lock

03089

Indexing plungers, steel or stainless steel, short version with plastic mushroom grip and thread lock

Indexing plungers, stainless steel with stainless steel mushroom grip

03089

Indexing plungers, stainless steel with stainless steel mushroom grip

Indexing plungers, steel or stainless steel for thin-walled parts, with plastic mushroom grip

03089

Indexing plungers, steel or stainless steel for thin-walled parts, with plastic mushroom grip

Premium - Indexing plungers, steel or stainless steel with plastic mushroom grip and cylindrical indexing pin

03089

Premium - Indexing plungers, steel or stainless steel with plastic mushroom grip and cylindrical indexing pin

Bushes cylindrical

03089

Bushes cylindrical

Premium - Indexing plungers, steel or stainless steel with plastic mushroom grip and tapered indexing pin

03089

Premium - Indexing plungers, steel or stainless steel with plastic mushroom grip and tapered indexing pin

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-70 | > | >>

Shopping cart

Number of items:

0

Amount:

0.00 €

欢迎扫描二维码
咨询诺瑞朗官方客服微信

China

苏ICP备20011289号-1

苏公网安备32058502011222

Copyright © 2025 norelem. All rights reserved.

Tel. +49 71 45/206-44 to 45 · Fax +49 71 45/206-83
