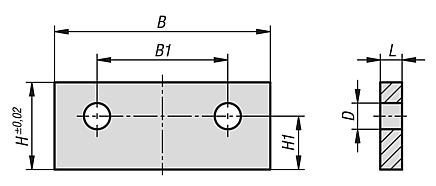

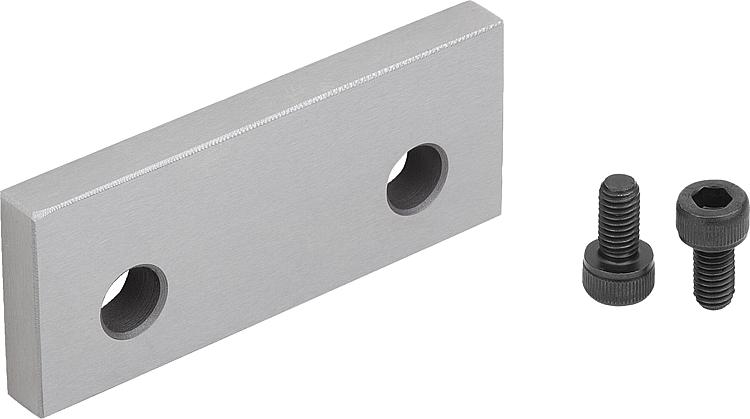

41505支撑板，可用螺纹固定，适用于多重夹紧系统 |
返回 |
|
|

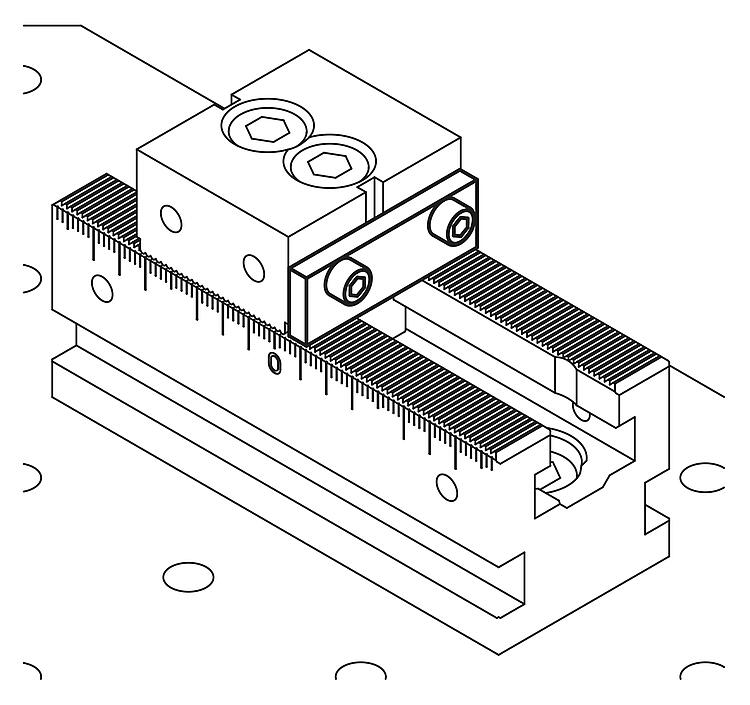

产品说明材料：工具钢。规格：经硬化和打磨处理 (HRC 55 ±2)。提示：通过支撑板可设置工件不同的夹持深度。应用：支撑板可以紧固在 ES 型和 DS 型固定卡爪以及楔形夹上。优点：在多重夹紧系统上快速装备工件。通过经打磨处理的支架高度实现工件相同的夹持深度。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | | | | | | | Reset |
|---|

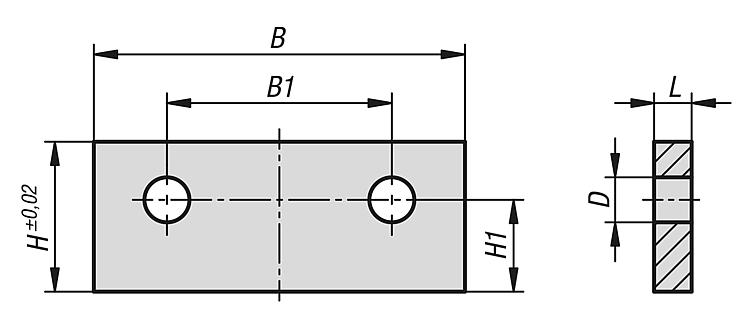

| 订货号 | 适用
系统宽度 | L | B
| H | B1 | H1 | D
| CAD | 配件 | 价格 | 订购 |
|---|
| 41505-050175 | 50 | 5 | 49,5 | 17 | 30 | 12,3 | 6 |  | | 根据要求 | | | 41505-050205 | 50 | 5 | 49,5 | 20 | 30 | 12,3 | 6 | | | 根据要求 | | | 41505-050223 | 50 | 3 | 49,5 | 22 | 30 | 12,3 | 6 | | | 根据要求 | | | 41505-072255 | 72 | 5 | 71,5 | 25 | 44 | 18,4 | 7 | | | 根据要求 | | | 41505-072305 | 72 | 5 | 71,5 | 30 | 44 | 18,4 | 7 | | | 根据要求 | | | 41505-072355 | 72 | 5 | 71,5 | 35 | 44 | 18,4 | 7 | | | 根据要求 | | | 41505-072373 | 72 | 3 | 71,5 | 37 | 44 | 18,4 | 7 | | | 根据要求 | | | 41505-100298 | 100 | 8 | 99,5 | 29 | 64 | 21 | 9 | | | 根据要求 | | | 41505-100338 | 100 | 8 | 99,5 | 33 | 64 | 21 | 9 | | | 根据要求 | | | 41505-100388 | 100 | 8 | 99,5 | 38 | 64 | 21 | 9 | | | 根据要求 | | | 41505-100405 | 100 | 5 | 99,5 | 40 | 64 | 21 | 9 | | | 根据要求 | |
|
|
