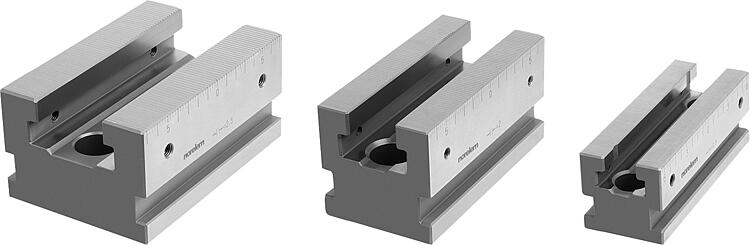

41500-05用于多重夹持系统的短款夹具导轨 |
返回 |
|
|

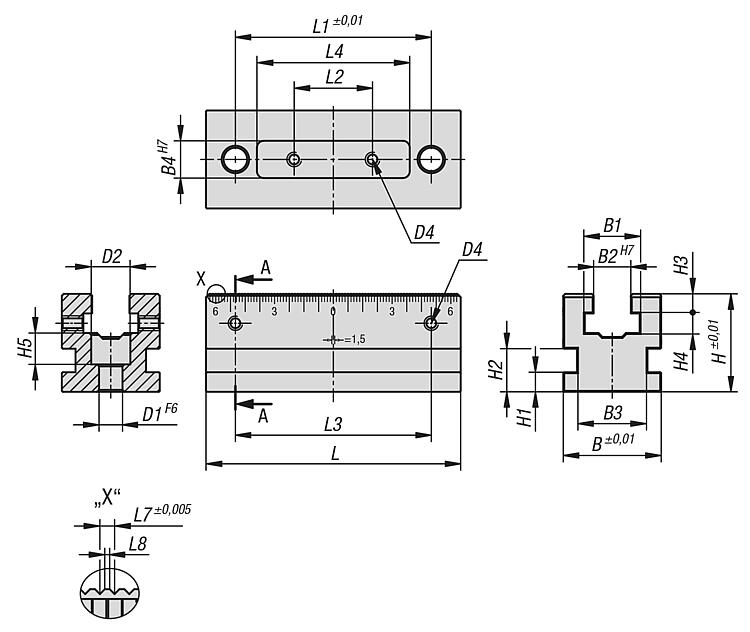

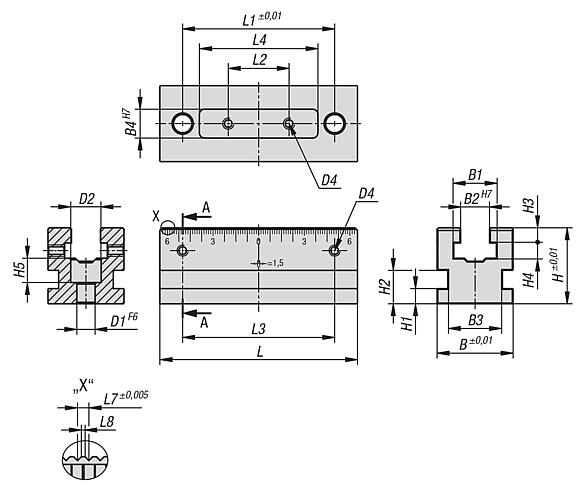

产品说明材料：工具钢。规格：经硬化和打磨处理 (HRC 55 ±2)。提示：可以通过各种接口连接夹具导轨。
1. 夹钳组的侧面夹持边。可以将夹钳固定在任何位置。
2. 符合 DIN 标准的圆柱头螺丝的通孔。
3. 用于 T 型槽台的带 18H7 的对齐槽。

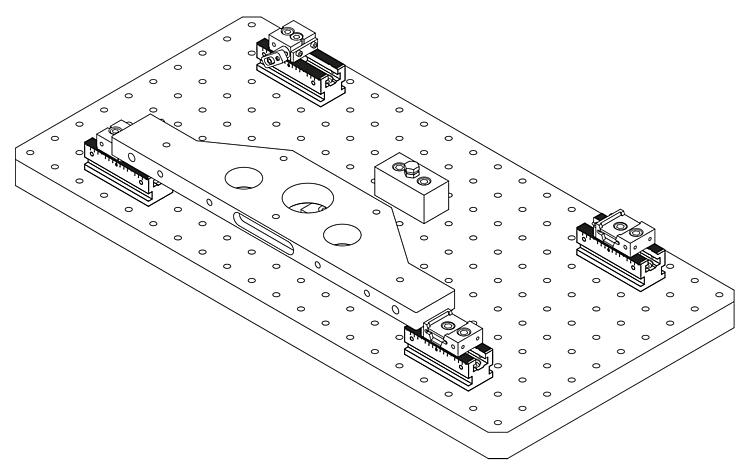

4. 适用于孔距为 50 mm 的网格系统定位孔 Ø12F7 和 Ø16F7。技术参数：必须遵守 41510、41510-10 和 41510-20 产品系列中相应系统宽度的最大夹持力和锁紧扭矩。应用：使用短款夹具导轨，可以在空间狭窄的情况下完成夹紧作业。通过精密齿轮可以非常精确的定位固定卡爪。夹具导轨的横向刻度可以记录下固定卡爪的每个位置，并在重复时进行相同的设置。可将挡块安装到侧面螺纹孔处。优点：通用且灵活可用。

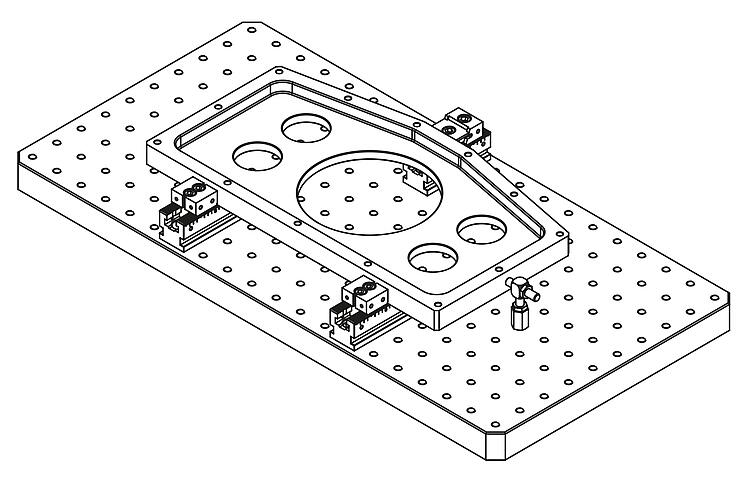

使用多个短款夹具导轨还可以进行灵活的夹紧作业。特点： 下载此处为收集信息的 PDF：
