产品说明材料：GJL 300.规格：支撑面和夹紧面经打磨处理。提示：栅格间距 50 ±0.02 mm。

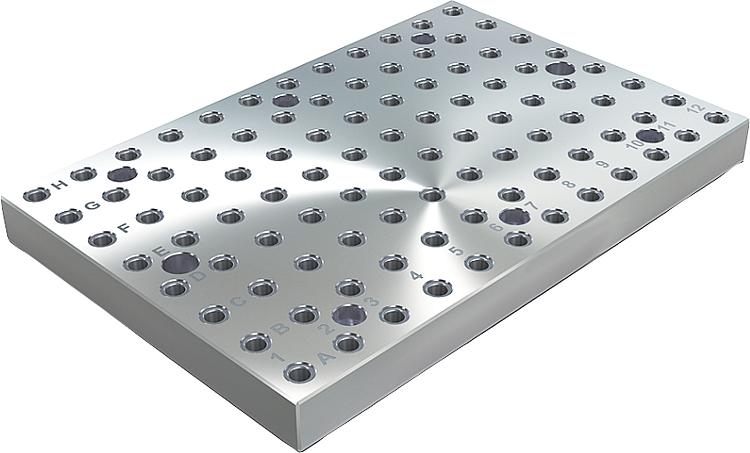

带栅格孔的底板通过模块化方式搭建夹具。这些底板直接在机台上定位并进行固定。
两个定向孔便于底板在机台上对齐。
固定孔由用户调整至与机台匹配。
由字母数字标记的栅格孔确保在重复情况下对夹紧元件进行定义与分类。
用于固定底板的定位销须另行订购。
用于锁闭栅格孔的保护塞必须另行订购。
供货清单包括用于吊装的环形螺栓。

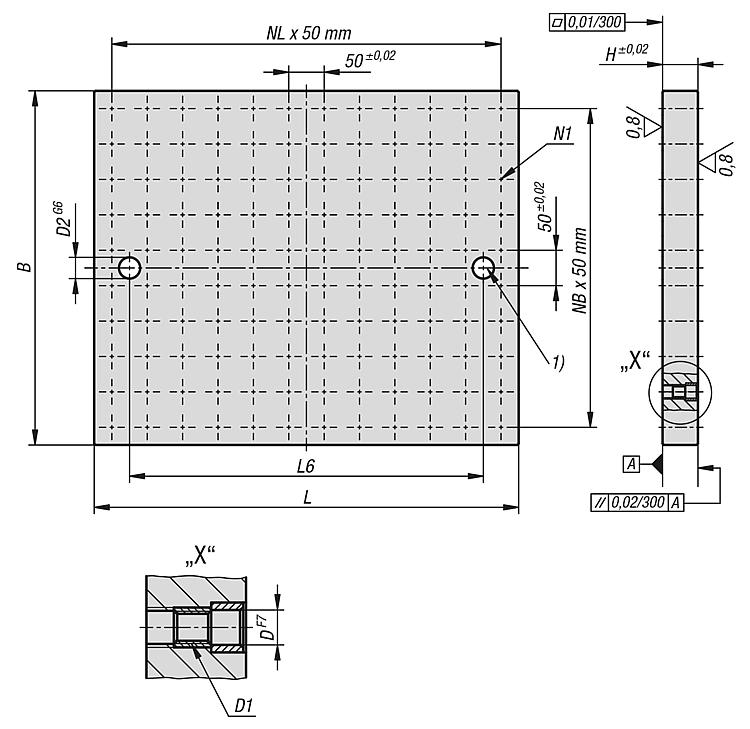

应要求提供其他尺寸。图纸提示：特点： 下载此处为收集信息的 PDF：
