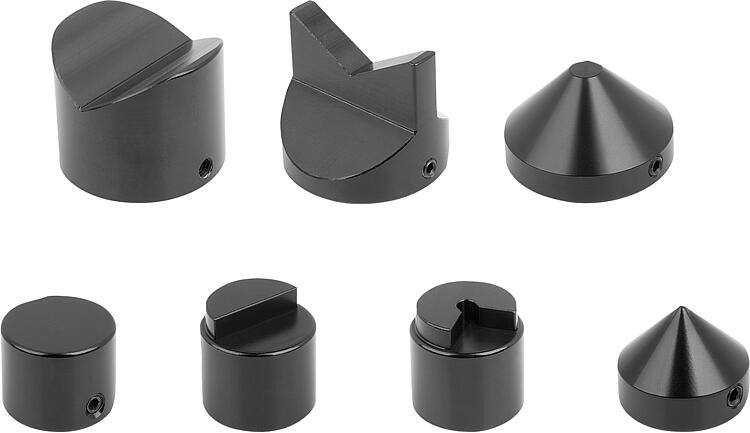

锥形附件、棱柱附件、平面附件用于不锈钢支撑件

商品描述/产品说明

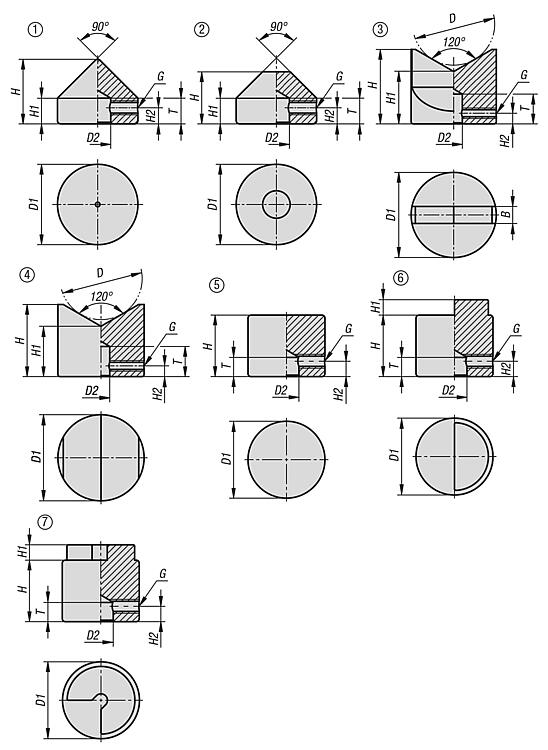

产品说明材料：铝制。规格：硬质涂层。提示：适用于支撑件 02156。附件：支撑件 02156.供货范围螺纹销 M5.图纸提示：

1) 尖头锥形附件
2) 平头锥形附件
3) 窄型棱柱附件
4) 宽型棱柱附件
5) 平面附件 0°
6) 平面附件 180°
7) 平面附件 90°

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

	锥形附件棱柱平面附件	尖形平头窄宽 0 度 180 度 90 度	- 8	- 2	- 60	15 25 40	8,1	M5	19,6 20,1 24 35 33,5 20	12,3 7,8 24,6 23,4 - 5	5	12 14 13,7				Reset
订货号	名称	类型 1	B	D min.	D max.	D1	D2	G	H	H1	H2	T	CAD	配件	价格	订购
02156-02-01	锥形附件	尖形	-	-	-	15	8,1	M5	19,6	12,3	5	12			根据要求
02156-02-011	锥形附件	尖形	-	-	-	25	8,1	M5	20,1	7,8	5	12			根据要求
02156-02-02	锥形附件	平头	-	-	-	40	8,1	M5	24	7,8	5	14			根据要求
02156-02-03	棱柱	窄	8	2	60	40	8,1	M5	35	24,6	5	14			根据要求
02156-02-04	棱柱	宽	-	2	60	40	8,1	M5	33,5	23,4	5	14			根据要求
02156-02-05	平面附件	0 度	-	-	-	25	8,1	M5	20	-	5	13,7			根据要求
02156-02-06	平面附件	180 度	-	-	-	25	8,1	M5	20	5	5	13,7			根据要求
02156-02-07	平面附件	90 度	-	-	-	25	8,1	M5	20	5	5	13,7			根据要求
