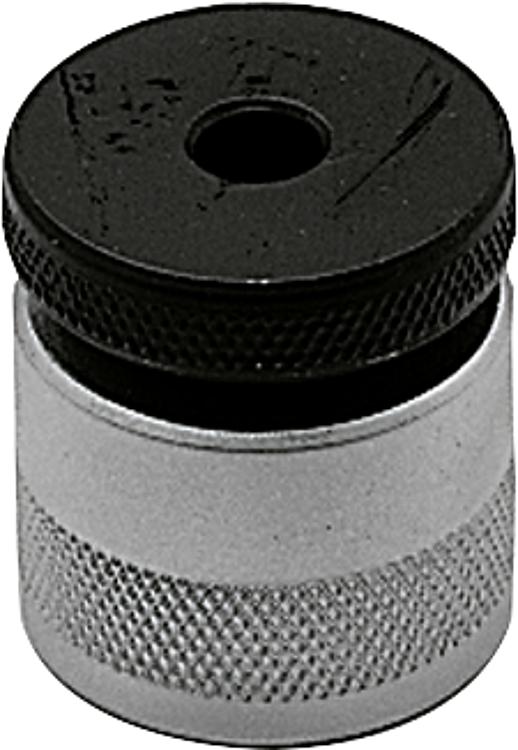

        螺旋千斤顶，带平垫和磁性基座，铝制

商品描述/产品说明

产品说明材料：铝制（400 N/mm2 抗拉强度）。
主轴材质为调质钢。规格：自锁型梯形螺纹，带限位。提示：适用水平和垂直应用。使用磁性基座可以稳定和准确的将工件定位在垂直位置。图纸提示：

1) 02210 的定心孔
2) 磁性基座

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02182 螺旋千斤顶，带平垫和磁性基座，铝制

194 kB

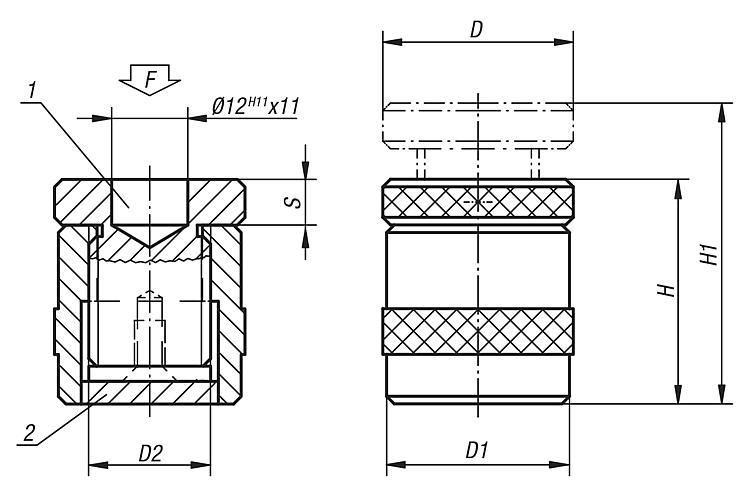

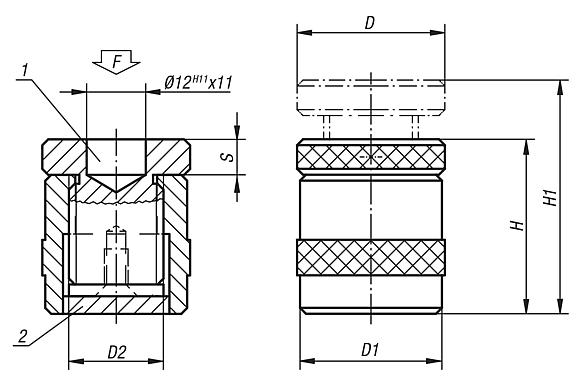

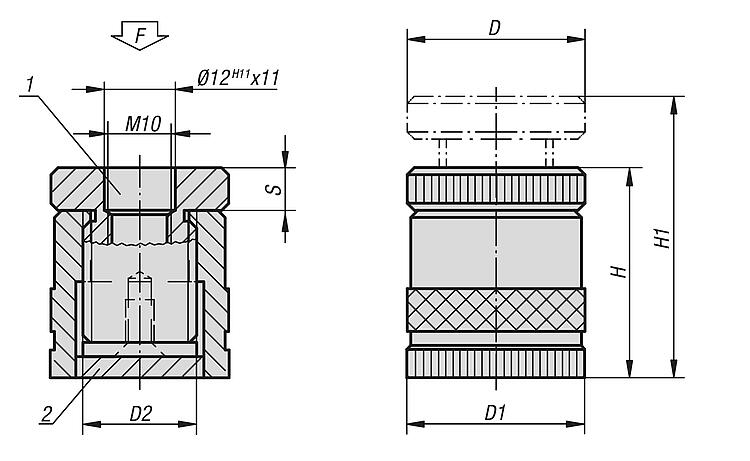

图纸

商品选择/筛选

订货号	D	D1	D2	H	H1	S	F max. kN	价格
02182-01	50	50	Tr 30X4	52	62	12	30	根据要求
02182-02	50	50	Tr 30X4	60	80	12	30	根据要求
02182-03	50	50	Tr 30X4	80	110	12	30	根据要求
