球形嵌入件、定心板、棱柱型嵌入件定位销、带可旋转的顶珠嵌入件

02210

球形嵌入件、定心板、棱柱型嵌入件定位销、带可旋转的顶珠嵌入件

产品
- 产品概览
  - 灵活的标准件系统
    - 自适应球头端面、支脚、夹紧垫片、支撑块
      - 支撑块
        球形嵌入件、定心板、棱柱型嵌入件定位销、带可旋转的顶珠嵌入件

商品描述/产品说明

产品说明材料：调制钢。规格：经调质和黑色氧化处理。
顶珠硬化处理。提示：适用
02170
02180
02182
02190
02320
02330-020

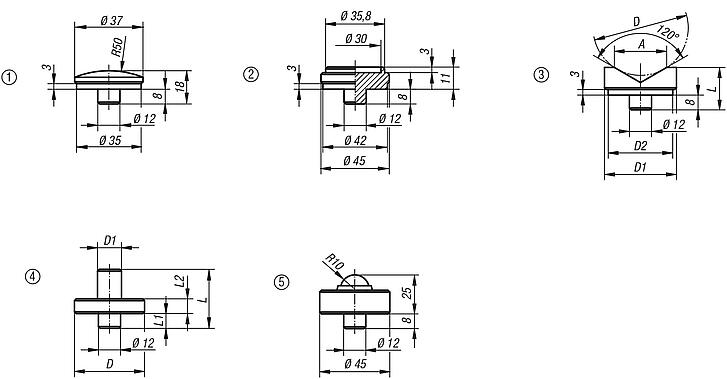

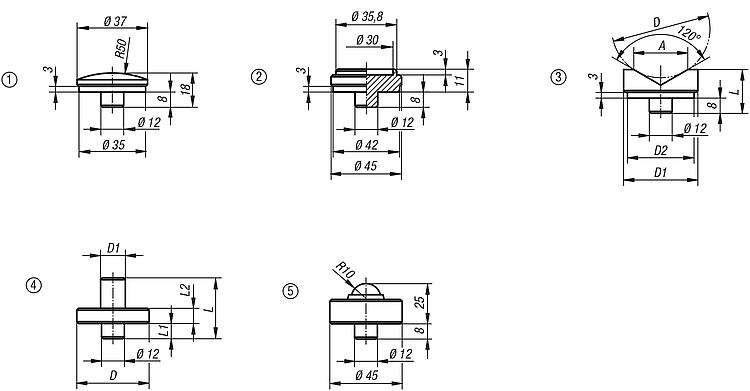

02350-010图纸提示：

1) 球形
2) 盘形
3) 棱柱
4) 定位销
5) 带可旋转的顶珠嵌入件

特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02210 球形嵌入件、定心板、棱柱型嵌入件定位销、带可旋转的顶珠嵌入件

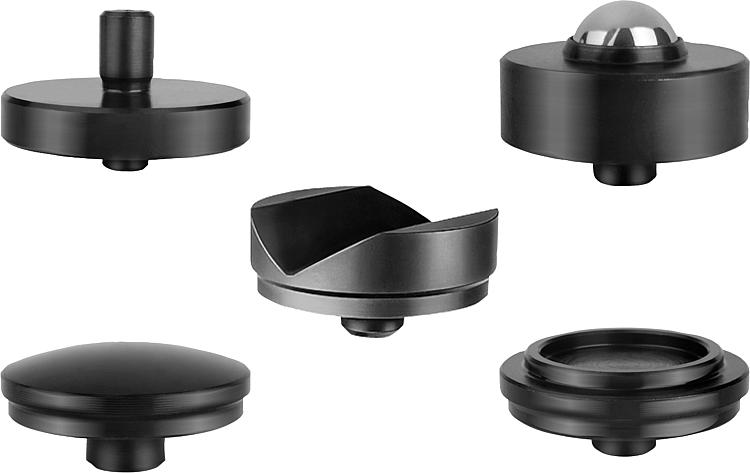

图片（总概述）

球形嵌入件、定心板、棱柱型嵌入件定位销、带可旋转的顶珠嵌入件

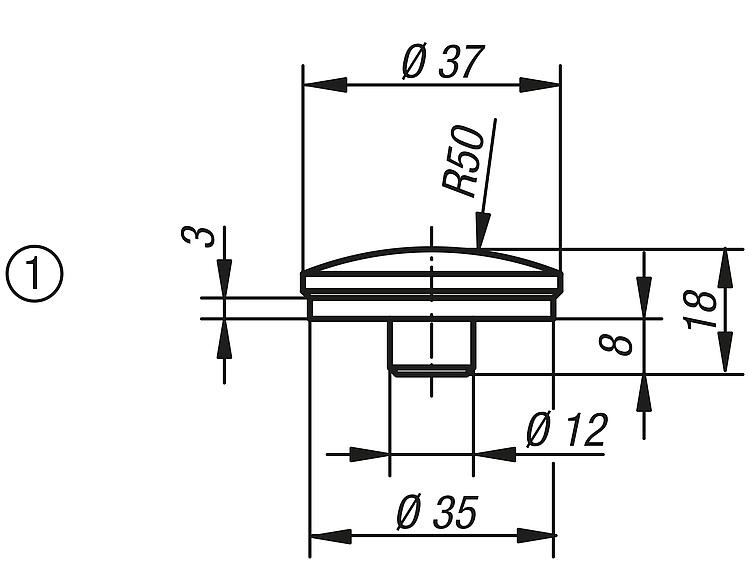

球形

图纸

商品选择/筛选

订货号	名称	CAD	配件	价格	订购
02210-01	球形			根据要求

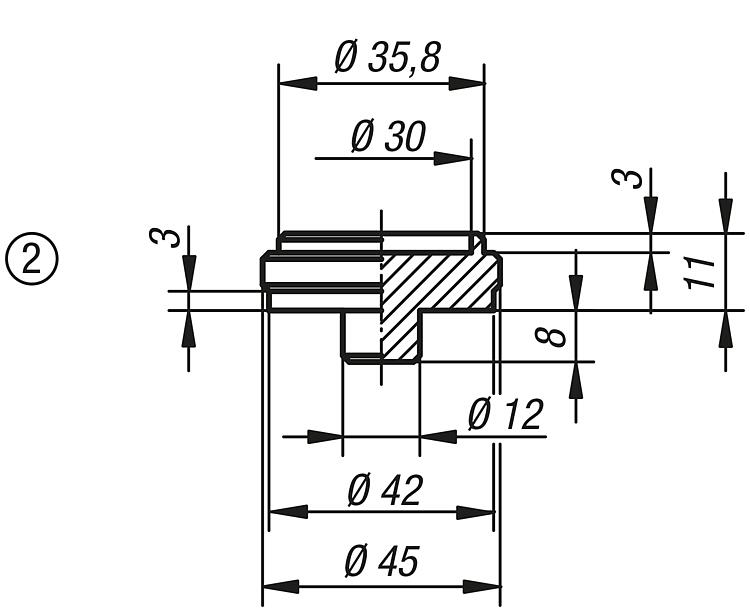

盘形

图纸

商品选择/筛选

订货号	名称	CAD	配件	价格	订购
02210-03	盘形			根据要求

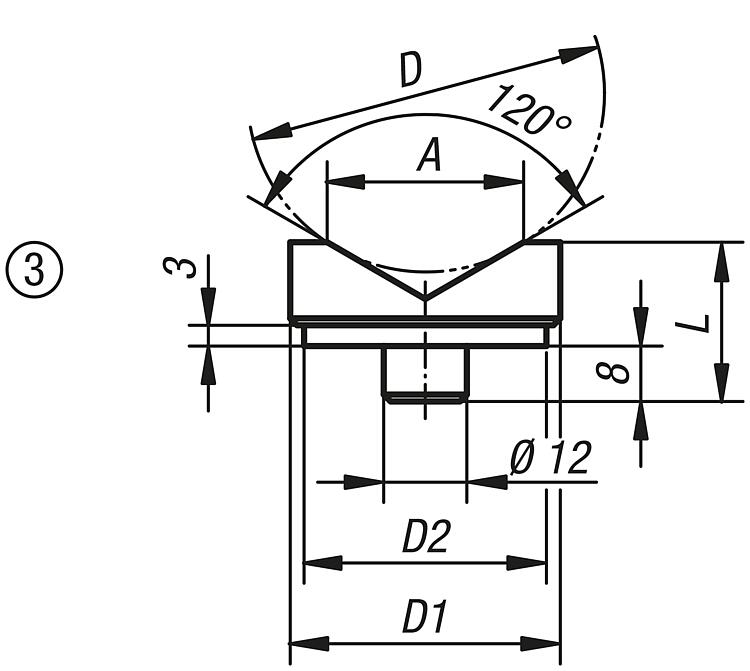

棱柱

图纸

商品选择/筛选

订货号	名称	D	D min.	D1	D2	L	A	CAD	配件	价格	订购
02210-02	棱柱	50	10	45	42	23	32			根据要求
02210-021	棱柱	100	22	65	62	38	56			根据要求

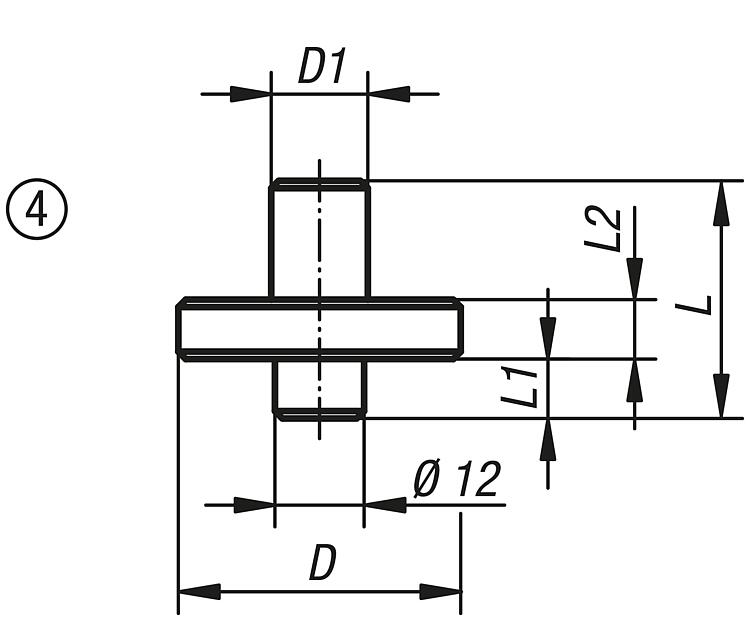

定位销

图纸

定位销

商品选择/筛选

订货号	名称	D	D1	L	L1	L2	CAD	配件	价格	订购
02210-04	定位销	63	14	35	8	12			根据要求
02210-041	定位销	78	25	53	8	15			根据要求

滚珠型

图纸

滚珠型

商品选择/筛选

订货号	名称	类型 1	F max. kN	CAD	配件	价格	订购
02210-05	顶销	带可旋转的顶珠	30			根据要求
