03164-05

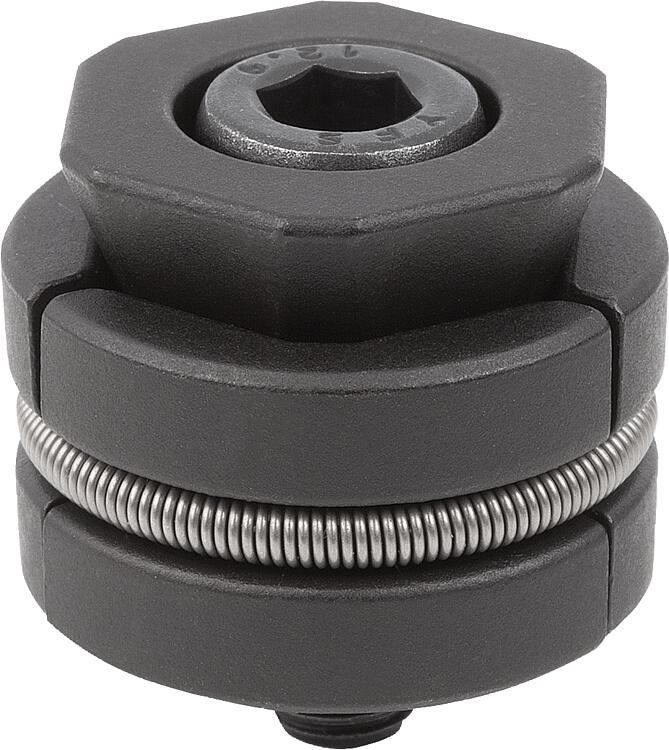

钢制定心夹具，圆形

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 定心夹具
        钢制定心夹具，圆形

商品描述/产品说明

产品说明材料：调质钢制定心夹具。
不锈钢弹簧。规格：定心夹具经硬化 (47-53 HRC) 和氧化处理。

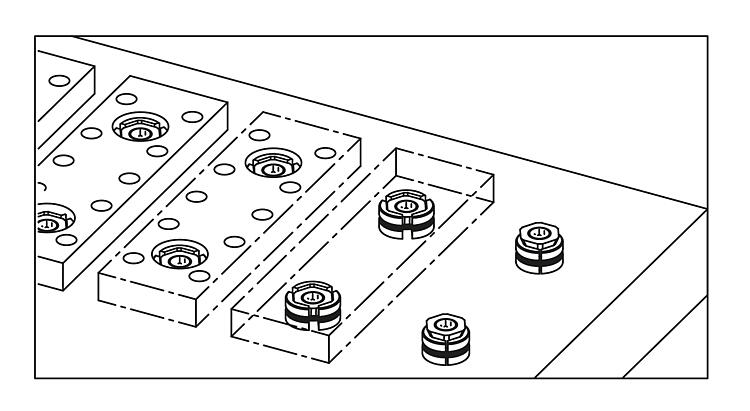

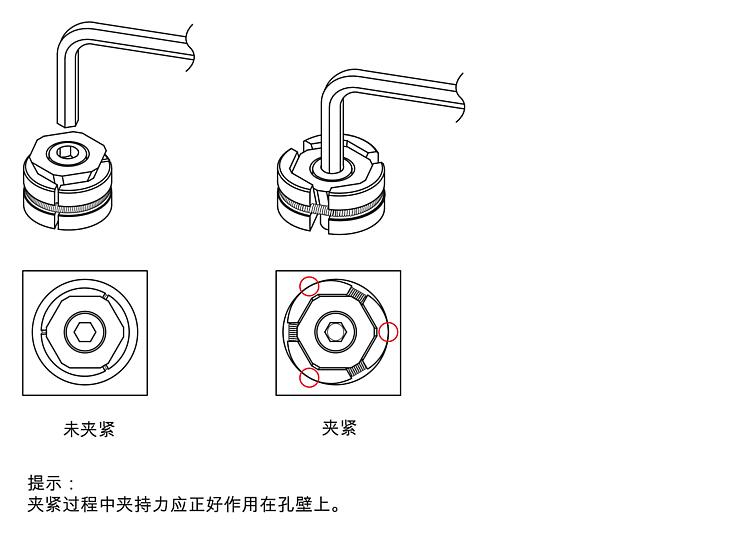

亮色弹簧。提示：定心夹具可使工件在孔中定心和夹紧。

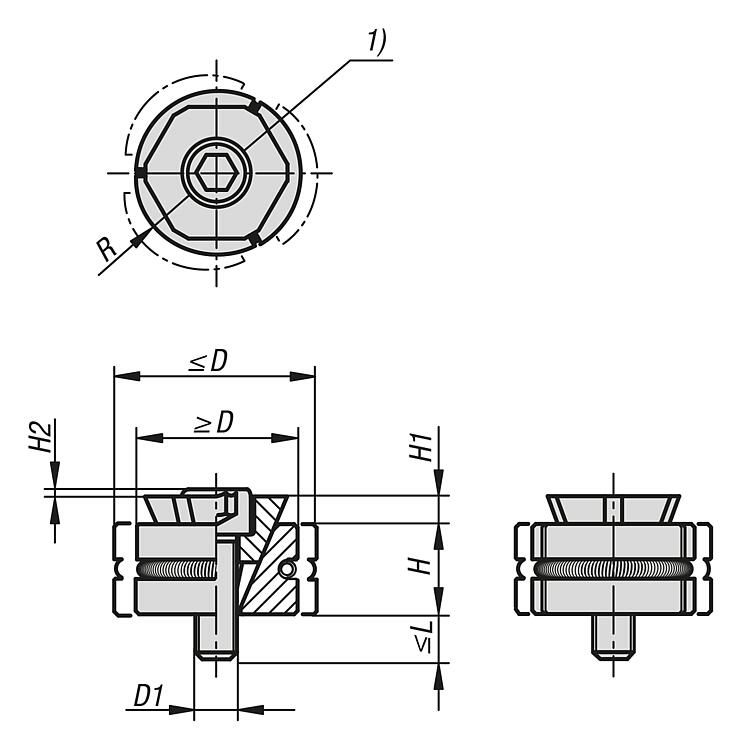

在夹紧过程中，夹紧力准时作用于孔壁。图纸提示：

尺寸 H1 是指 D 最小时的高度。

1) 圆柱头螺钉

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03164-05 钢制定心夹具，圆形

469 kB

图纸

商品概述（精简）

商品选择/筛选

订货号	D min.	D max.	D1	L max.	H	H1	H2	R	锁紧扭矩 max. Nm	夹紧力 kN	价格
03164-05-04024	19,5	24	M4x12	9,4	9	2,5	0,5	9,5	3,2	2	根据要求
03164-05-06029	23,5	29	M6x18	13	13	4	0,5	11,5	10,5	5	根据要求
03164-05-08036	28,5	36	M8x25	19	17	5,5	0,5	14	25	9	根据要求
