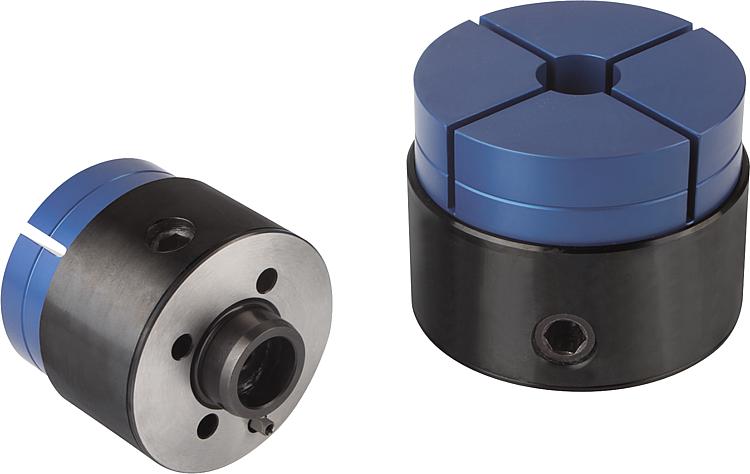

产品说明材料：调质钢外壳和夹紧圈 1.0503。
调质钢定位销 1.7220。
铝制夹钳 3.4365。
规格：外壳、定位销和夹紧圈经黑色氧化处理。
夹钳蓝色阳极氧化处理。提示：在无夹紧圈或未插入工件的情况下操作夹紧螺栓。使用侧面的夹紧螺栓夹紧工件边缘。

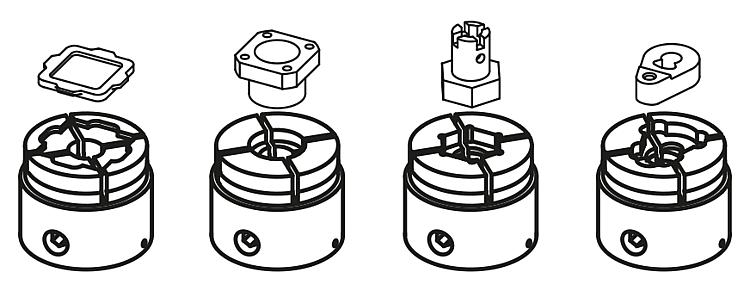

通过加工不同的工件轮廓，可调整夹钳。
是对加工中心、铣削中心以及 5 轴机床上的工件进行加工的理想夹紧元件。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| B | D

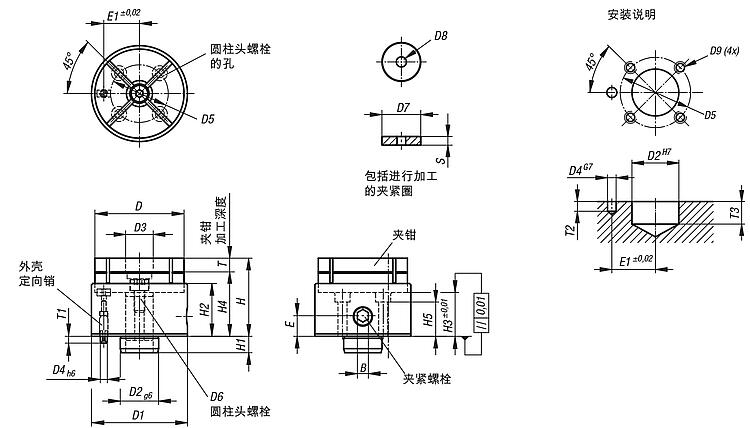

| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | E | E1 | H | H1 | H2 | H3 | H4 | H5 | T | T1 | T2 | T3 | S | 夹紧力
N | 锁紧扭矩
max. Nm
| 夹钳
订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 03166-065057 | 8 | 65 | 70 | 28 | 19 | 6 | 42 | M8x15 | 18 | M4 | M6 | 15 | 26 | 59,5 | 12 | 39 | 34,5 | 47 | 25 | 10 | 5 | 6 | 13 | 4 | 4000 | 60 | 03166-065025 |  | | 根据要求 | | | 03166-090072 | 10 | 90 | 95 | 42 | 23 | 8 | 60 | M10x20 | 22 | M5 | M8 | 17 | 36 | 72,5 | 14 | 46 | 38,5 | 57 | 28 | 15 | 7 | 8 | 15 | 6 | 6000 | 100 | 03166-090034 | | | 根据要求 | |
|
|
