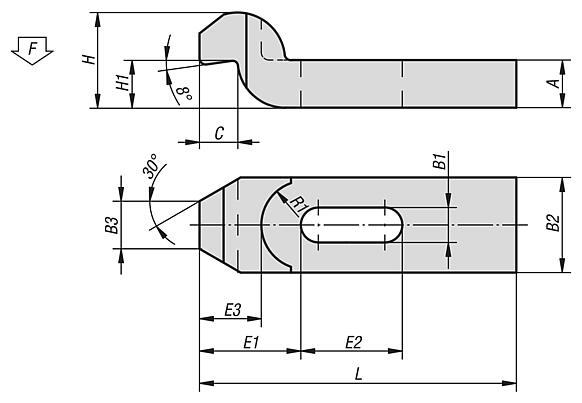

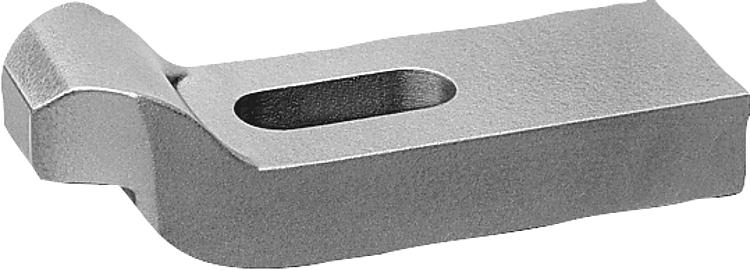

04090夹紧块，曲柄式，DIN 6316，钢制和铝制 |
返回 |
|
|

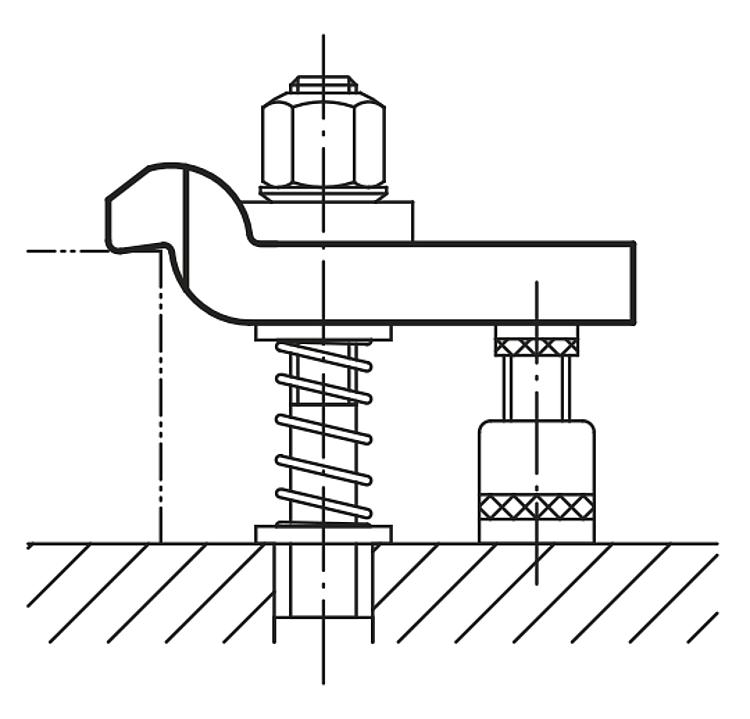

产品说明材料：调质钢或 EN AW-7022。规格：经喷漆处理，铝制，亮色。提示：使用球面垫圈 07420 时要使用 G 型。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
调质钢 | 订货号

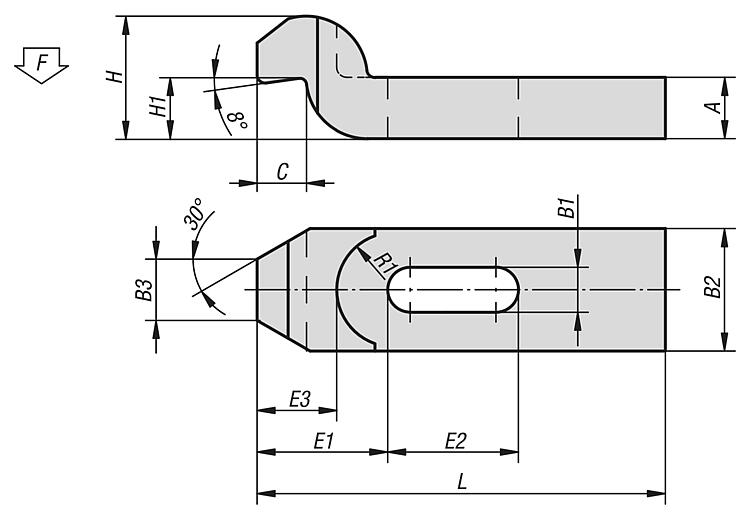

铝制 | L | B1 | B2 | B3 | H
max.
| H1 | A
| C | E1 | E2 | E3 | R1 | F
kN | 适用
螺栓
| 筛选 |
|---|
| 04090-06 | 04090-206 | 60 | 7 | 20 | 10 | 20 | 9 | 10 | 8 | 20 | 20 | 14 | 11 | 4,82 | M6 |  | | 04090-08 | 04090-208 | 80 | 9 | 25 | 12 | 24 | 11 | 12 | 9 | 25 | 25 | 17 | 14 | 8,77 | M8 | | | 04090-10 | 04090-210 | 100 | 11 | 30 | 15 | 30 | 14 | 15 | 12 | 32 | 32 | 22 | 18 | 13,9 | M10 | | | 04090-12 | 04090-212 | 125 | 14 | 40 | 20 | 40 | 18 | 20 | 16 | 40 | 40 | 28 | 20 | 20,2 | M12/M14 | | | 04090-16 | 04090-216 | 125 | 18 | 50 | 25 | 46 | 23 | 25 | 20 | 49 | 40 | 38 | 25 | 37,8 | M16/M18 | | | 04090-161 | 04090-2161 | 160 | 18 | 50 | 25 | 46 | 23 | 25 | 20 | 49 | 50 | 38 | 25 | 37,8 | M16/M18 | | | 04090-20 | 04090-220 | 160 | 22 | 60 | 30 | 60 | 28 | 30 | 24 | 55 | 55 | 40 | 28 | 58,8 | M20/M22 | | | 04090-201 | 04090-2201 | 200 | 22 | 60 | 30 | 60 | 28 | 30 | 24 | 55 | 70 | 40 | 28 | 58,8 | M20/M22 | | | 04090-24 | 04090-224 | 200 | 26 | 70 | 35 | 70 | 32 | 35 | 28 | 72 | 60 | 54 | 34 | 84,7 | M24 | | | 04090-241 | 04090-2241 | 250 | 26 | 70 | 35 | 70 | 32 | 35 | 28 | 72 | 80 | 54 | 34 | 84,7 | M24 | | | 04090-30 | 04090-230 | 250 | 34 | 80 | 40 | 80 | 37 | 40 | 40 | 91 | 80 | 72 | 40 | 135 | M30/M32 | | | 04090-301 | 04090-2301 | 315 | 34 | 80 | 40 | 100 | 56 | 50 | 40 | 91 | 100 | 72 | 40 | 135 | M30/M32 | |
|
|
