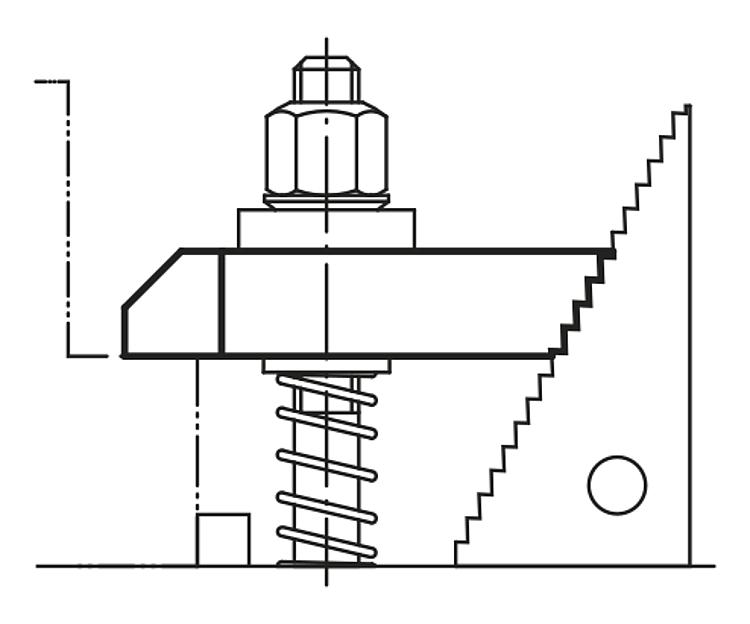

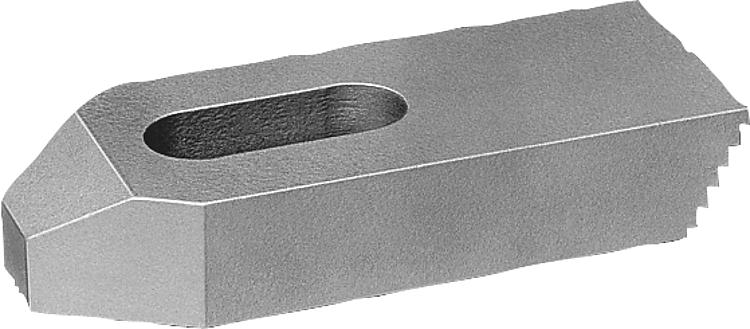

产品说明材料：调质钢或 EN AW-7022。规格：经喷漆处理，铝制，亮色。提示：配合梯形垫块 02270 时使用。
使用球面垫圈 07420 时要使用 G 型。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

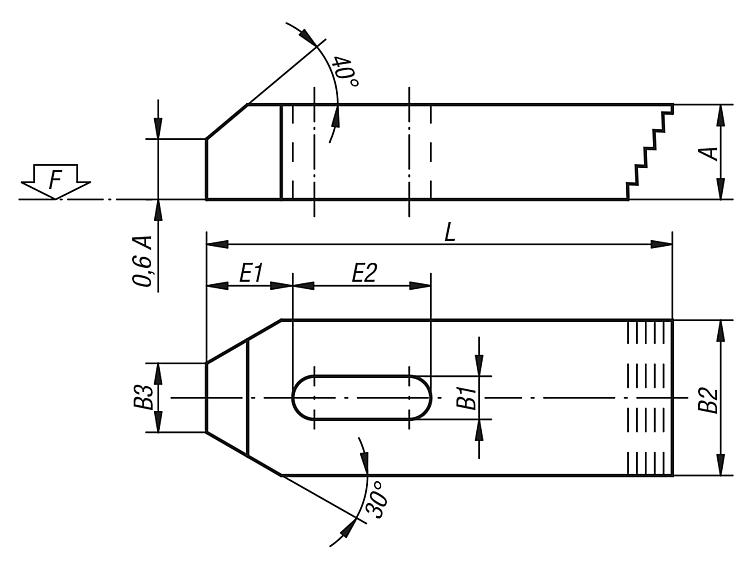

| 订货号 | 主体
材料 | L | A | B1 | B2 | B3 | E1 | E2 | F
kN | 适用
螺栓
| CAD | 配件 | 价格 | 订购 |
|---|
| 04070-06 | 调质钢 | 50 | 10 | 7 | 20 | 8 | 10 | 20 | 4,82 | M6 |  | | 根据要求 | | | 04070-08 | 调质钢 | 60 | 12 | 9 | 25 | 10 | 13 | 22 | 8,77 | M8 | | | 根据要求 | | | 04070-10 | 调质钢 | 80 | 15 | 11 | 30 | 12 | 15 | 30 | 13,9 | M10 | | | 根据要求 | | | 04070-12 | 调质钢 | 100 | 20 | 14 | 40 | 14 | 21 | 40 | 20,2 | M12/M14 | | | 根据要求 | | | 04070-16 | 调质钢 | 125 | 25 | 18 | 50 | 18 | 26 | 45 | 37,8 | M16/M18 | | | 根据要求 | | | 04070-20 | 调质钢 | 160 | 30 | 22 | 60 | 22 | 30 | 60 | 58,8 | M20/M22 | | | 根据要求 | | | 04070-24 | 调质钢 | 200 | 30 | 26 | 70 | 26 | 35 | 80 | 84,7 | M24 | | | 根据要求 | | | 04070-206 | 铝制 | 50 | 10 | 7 | 20 | 8 | 10 | 20 | 4,82 | M6 | | | 根据要求 | | | 04070-208 | 铝制 | 60 | 12 | 9 | 25 | 10 | 13 | 22 | 8,77 | M8 | | | 根据要求 | | | 04070-210 | 铝制 | 80 | 15 | 11 | 30 | 12 | 15 | 30 | 13,9 | M10 | | | 根据要求 | | | 04070-212 | 铝制 | 100 | 20 | 14 | 40 | 14 | 21 | 40 | 20,2 | M12/M14 | | | 根据要求 | | | 04070-216 | 铝制 | 125 | 25 | 18 | 50 | 18 | 26 | 45 | 37,8 | M16/M18 | | | 根据要求 | | | 04070-220 | 铝制 | 160 | 30 | 22 | 60 | 22 | 30 | 60 | 58,8 | M20/M22 | | | 根据要求 | | | 04070-224 | 铝制 | 200 | 30 | 26 | 70 | 26 | 35 | 80 | 84,7 | M24 | | | 根据要求 | |
|
|
