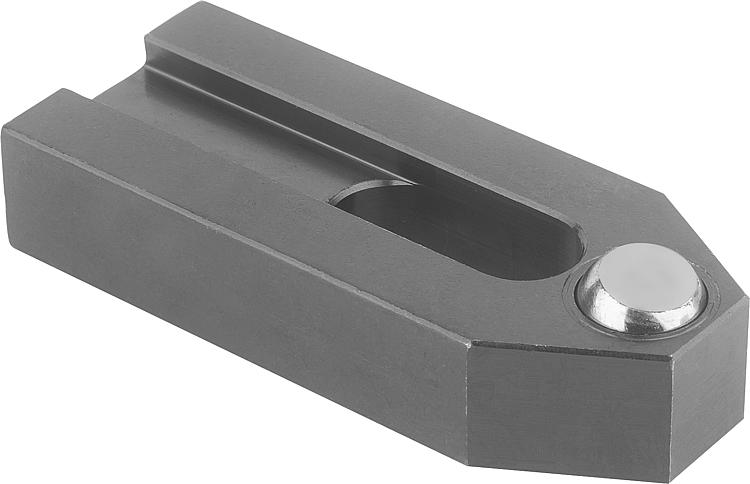

产品说明材料：夹紧块材质为调质钢，顶珠材质为滚动轴承钢。规格：夹紧块经黑色氧化处理。
顶珠经硬化处理，亮色。提示：使用球面垫圈 07420 时要使用 G 型。
顶珠进行了防转动保险。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

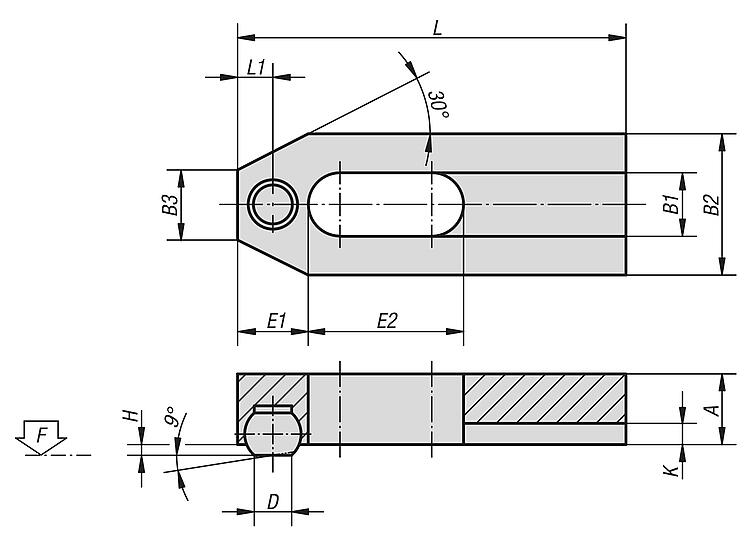

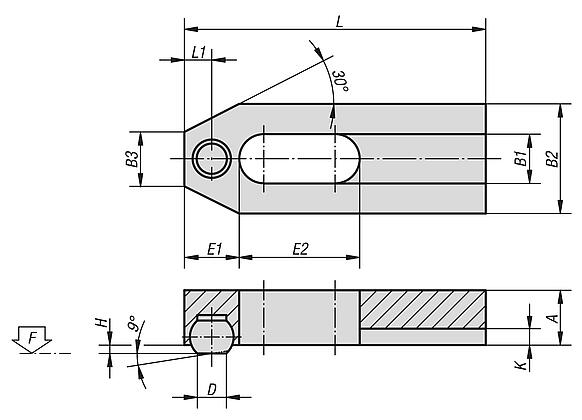

订货号
| L | L1 | A | B1 | B2 | B3 | D
| H | K | 球-Ø | E1 | E2 | F
kN | 适用
螺栓
| CAD | 配件 | 价格 | 订购 |
|---|
| 04081-06 | 50 | 5 | 10 | 7 | 20 | 8 | 5,5 | 1,6 | 2,5 | 8,5 | 10 | 20 | 4,82 | M6 |  | | 根据要求 | | | 04081-08 | 60 | 6,5 | 12 | 9 | 25 | 10 | 7,2 | 2 | 3 | 10 | 13 | 22 | 8,77 | M8 | | | 根据要求 | | | 04081-10 | 80 | 7,5 | 15 | 11 | 30 | 12 | 8,6 | 2,7 | 3,5 | 12 | 15 | 30 | 13,9 | M10 | | | 根据要求 | | | 04081-12 | 125 | 10,5 | 20 | 13 | 40 | 14 | 10,5 | 3,5 | 4 | 16 | 21 | 50 | 20,2 | M12 | | | 根据要求 | |
|
|
