        夹紧块，可调节

商品描述/产品说明

产品说明材料：钢制。规格：A 型：经调质处理，镀锌。
B 型：经调质处理，镀锌。
与 DIN 787 T 型槽，DIN 6340 垫片及 DIN 6330B 螺母为一套。
C 型：经调质处理，镀锌。
与 DIN 6379 螺柱，DIN 6340 垫片及 DIN 6330B 螺母为一套。提示：可调节夹紧块可以快速无级地适应夹具。夹紧块在末端有不同的夹爪，因此可以根据使用情况旋转。由此夹紧块可以变得多样，不仅是在切削加工或非切削加工中，也可以在冲压机压铸方面使用。附件：支承扩展件 04204特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04203 夹紧块，可调节

243 kB

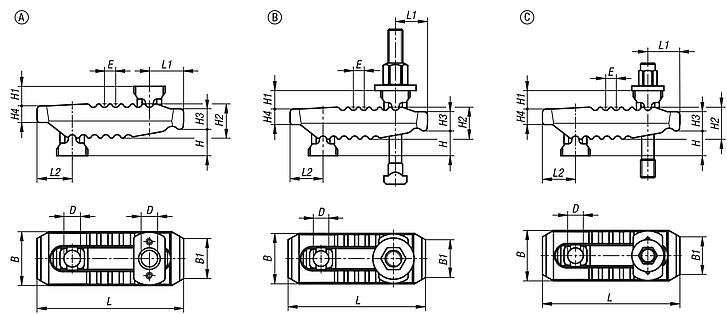

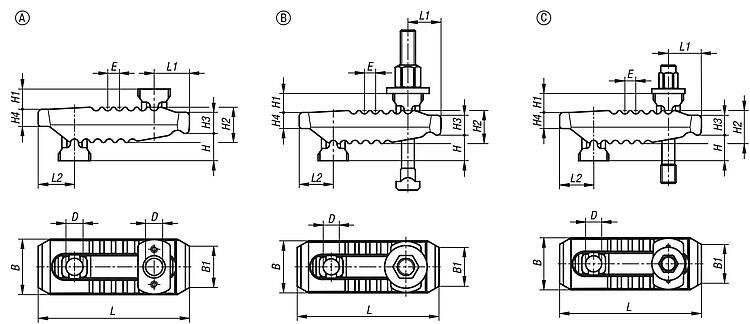

图片（总概述）

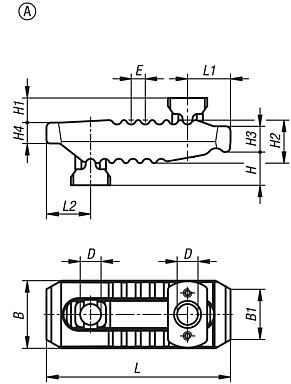

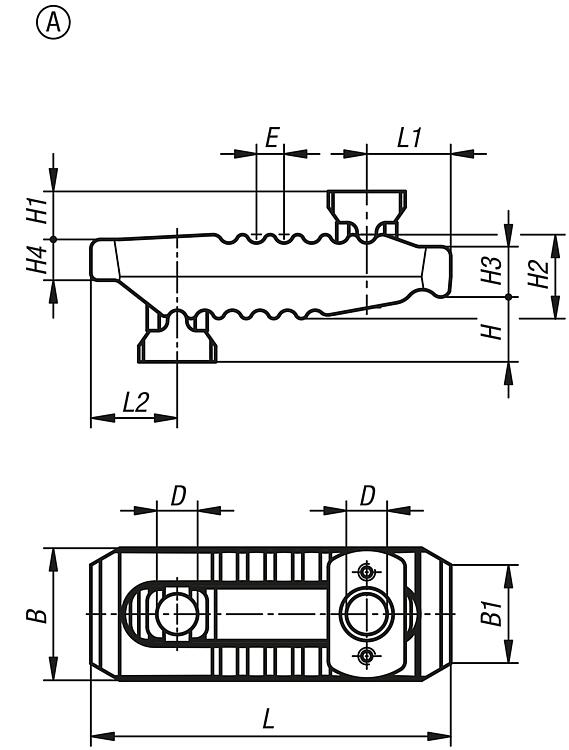

夹钳，可调节, A 型

更多信息

图纸

商品选择/筛选

	A	44 55 62 70 73	30 41	13 17 21 25	11 12 14 17	0-55 0-70 0-80 0-100	18 20 30 31 35	27 36 42 51 56	17 21 27 34 35	12 17 20 24	115 150 187 235 285	25 35 44 60 62	30 36 44 47 51	10-12-14 12-14-16-18 16-18-20-22 20-22-24-28	30 40 60 75				Reset
订货号	类型	B	B1	D	E	H 夹紧范围	H1	H2	H3	H4	L=长度	L1	L2	槽宽	夹紧力 kN	CAD	配件	价格	订购
04203-113115	A	44	30	13	11	0-55	18	27	17	12	115	25	30	10-12-14	30			根据要求
04203-117150	A	55	41	17	12	0-70	20	36	21	17	150	35	36	12-14-16-18	40			根据要求
04203-121187	A	62	30	21	14	0-80	30	42	27	20	187	44	44	16-18-20-22	60			根据要求
04203-125235	A	70	30	25	17	0-100	31	51	34	24	235	60	47	20-22-24-28	75			根据要求
04203-125285	A	73	30	25	17	0-100	35	56	35	24	285	62	51	20-22-24-28	75			根据要求

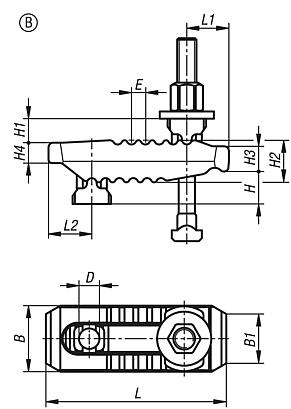

夹钳，可调节, B 型

更多信息

图纸

商品选择/筛选

	B	带开槽螺母	44 55 62 70	30 41	13 17 21 25	11 12 14 17	0-40 0-55 0-70 0-80 0-100	18 20 30 31	27 36 42 51	17 21 27 34	12 17 20 24	115 150 187 235	25 35 44 60	30 36 44 47	10 12 14 16 18 20 22 24 28	M10X100 M12X125 M12X160 M16X160 M16X200 M20X200 M20X250 M24X250	25 30 35 40 55 60 70 75				Reset
订货号	类型	类型 2	B	B1	D	E	H 夹紧范围	H1	H2	H3	H4	L	L1	L2	槽宽	固定螺栓（n	夹紧力 kN	CAD	配件	价格	订购
04203-210115100	B	带开槽螺母	44	30	13	11	0-40	18	27	17	12	115	25	30	10	M10X100	25			根据要求
04203-212115125	B	带开槽螺母	44	30	13	11	0-55	18	27	17	12	115	25	30	12	M12X125	30			根据要求
04203-214115125	B	带开槽螺母	44	30	13	11	0-55	18	27	17	12	115	25	30	14	M12X125	30			根据要求
04203-212150160	B	带开槽螺母	55	41	17	12	0-70	20	36	21	17	150	35	36	12	M12X160	35			根据要求
04203-214150160	B	带开槽螺母	55	41	17	12	0-70	20	36	21	17	150	35	36	14	M12X160	35			根据要求
04203-216150160	B	带开槽螺母	55	41	17	12	0-70	20	36	21	17	150	35	36	16	M16X160	40			根据要求
04203-218150160	B	带开槽螺母	55	41	17	12	0-70	20	36	21	17	150	35	36	18	M16X160	40			根据要求
04203-216187200	B	带开槽螺母	62	30	21	14	0-80	30	42	27	20	187	44	44	16	M16X200	55			根据要求
04203-218187200	B	带开槽螺母	62	30	21	14	0-80	30	42	27	20	187	44	44	18	M16X200	55			根据要求
04203-220187200	B	带开槽螺母	62	30	21	14	0-80	30	42	27	20	187	44	44	20	M20X200	60			根据要求
04203-222187200	B	带开槽螺母	62	30	21	14	0-80	30	42	27	20	187	44	44	22	M20X200	60			根据要求
04203-220235250	B	带开槽螺母	70	30	25	17	0-100	31	51	34	24	235	60	47	20	M20X250	70			根据要求
04203-222235250	B	带开槽螺母	70	30	25	17	0-100	31	51	34	24	235	60	47	22	M20X250	70			根据要求
04203-224235250	B	带开槽螺母	70	30	25	17	0-100	31	51	34	24	235	60	47	24	M24X250	75			根据要求
04203-228235250	B	带开槽螺母	70	30	25	17	0-100	31	51	34	24	235	60	47	28	M24X250	75			根据要求

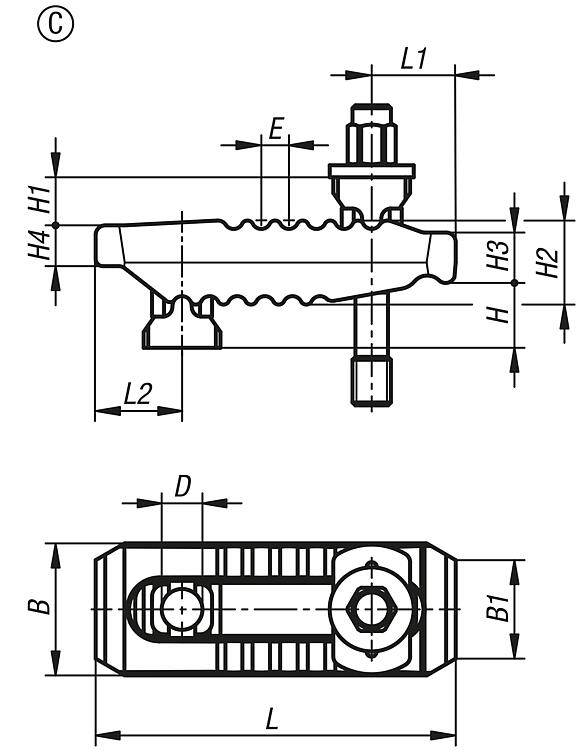

夹钳，可调节, C 型

更多信息

图纸

商品选择/筛选

	C	带螺柱	44 55 62 70	30 41	13 17 21 25	11 12 14 17	0-30 0-55 0-50 0-70 0-40 0-80 0-100	18 20 30 31	27 36 42 51	17 21 27 34	12 17 20 24	115 150 187 235	25 35 44 60	30 36 44 47	M12X100 M12X125 M12X160 M16X125 M16X160 M20X160 M20X200 M20X250 M24X200 M24X250	30 40 60 75				Reset
订货号	类型	类型 2	B	B1	D	E	H 夹紧范围	H1	H2	H3	H4	L	L1	L2	固定螺栓（n	夹紧力 kN	CAD	配件	价格	订购
04203-312115100	C	带螺柱	44	30	13	11	0-30	18	27	17	12	115	25	30	M12X100	30			根据要求
04203-312115125	C	带螺柱	44	30	13	11	0-55	18	27	17	12	115	25	30	M12X125	30			根据要求
04203-312150125	C	带螺柱	55	41	17	12	0-50	20	36	21	17	150	35	36	M12X125	40			根据要求
04203-312150160	C	带螺柱	55	41	17	12	0-70	20	36	21	17	150	35	36	M12X160	40			根据要求
04203-316150125	C	带螺柱	55	41	17	12	0-40	20	36	21	17	150	35	36	M16X125	40			根据要求
04203-316150160	C	带螺柱	55	41	17	12	0-70	20	36	21	17	150	35	36	M16X160	40			根据要求
04203-320187160	C	带螺柱	62	30	21	14	0-40	30	42	27	20	187	44	44	M20X160	60			根据要求
04203-320187200	C	带螺柱	62	30	21	14	0-80	30	42	27	20	187	44	44	M20X200	60			根据要求
04203-320235200	C	带螺柱	70	30	25	17	0-70	31	51	34	24	235	60	47	M20X200	75			根据要求
04203-320235250	C	带螺柱	70	30	25	17	0-100	31	51	34	24	235	60	47	M20X250	75			根据要求
04203-324235200	C	带螺柱	70	30	25	17	0-50	31	51	34	24	235	60	47	M24X200	75			根据要求
04203-324235250	C	带螺柱	70	30	25	17	0-100	31	51	34	24	235	60	47	M24X250	75			根据要求
