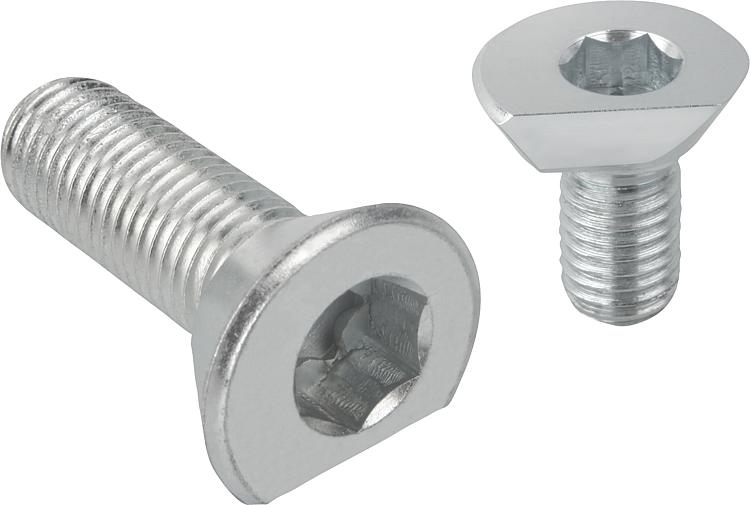

产品说明材料：钢制。规格：经渗碳硬化 (56 ±1 HRC) 和蓝色镀锌处理。

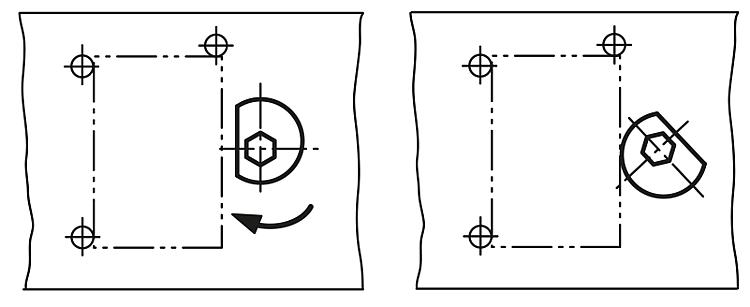

强度等级 8.8。提示：稳定型和紧凑型螺旋偏心螺栓，通过这种螺栓可以借助侧方作用对各种不同的工件形状进行夹紧。装配：制作一个或者多个螺纹孔，其至工件的距离为建议距离 X 或 Z。在需要的高度位置拧入夹紧螺栓，并且平的一侧朝向工件。放入工件，并通过内六角将夹紧螺栓夹紧。转大约 1/3 圈便可实现夹紧。螺纹孔要定期进行润滑。
在螺栓夹紧的反方向放置挡块，防止工件在旋转夹紧时脱开。根据要求：带左旋螺纹的螺旋偏心螺栓。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

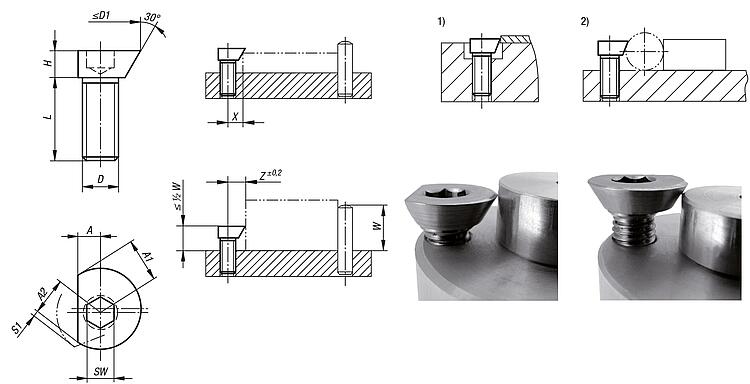

| 订货号 | A | A1 | A2 | D
| D1
max. | H | L | SW | S1
（夹紧行程） | X | Z | 夹紧力
kN | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 04433-0408 | 3 | 4,6 | 4 | M4 | 9,2 | 3 | 8 | 2,5 | 0,6 | 3,5 | 4,2 | 0,09 | 1,5 |  | | 根据要求 | | | 04433-0510 | 3,5 | 5,7 | 5 | M5 | 11,4 | 4 | 10 | 3 | 0,7 | 4,2 | 5,2 | 0,1 | 2 | | | 根据要求 | | | 04433-0612 | 4,5 | 7,1 | 6,1 | M6 | 14,2 | 5 | 12 | 4 | 1 | 5,4 | 6,4 | 0,3 | 4,5 | | | 根据要求 | | | 04433-0816 | 5,5 | 8,9 | 7,7 | M8 | 18 | 6 | 16 | 5 | 1,2 | 6,6 | 8 | 2,7 | 20 | | | 根据要求 | | | 04433-1020 | 6,5 | 11,1 | 9,4 | M10 | 22,2 | 7 | 20 | 6 | 1,7 | 8,3 | 9,8 | 4 | 30 | | | 根据要求 | | | 04433-1224 | 8 | 13,5 | 11,6 | M12 | 27 | 9 | 24 | 8 | 1,9 | 10,1 | 12 | 5,4 | 44 | | | 根据要求 | |
|
|
