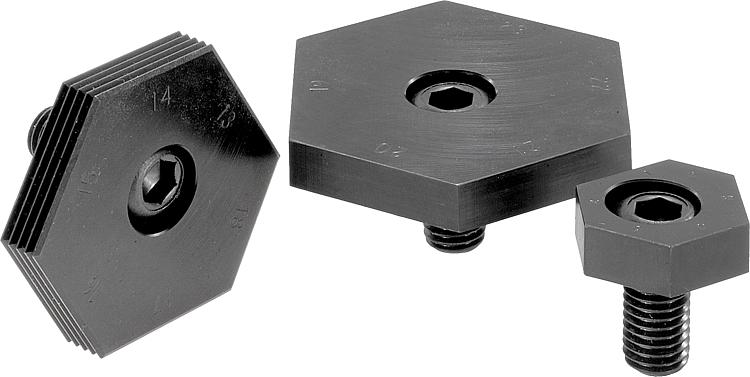

        不等边六角夹紧块

商品描述/产品说明

产品说明材料：偏心螺栓调质为 10.9 级。
六角顶珠为渗碳钢材质。规格：偏心螺栓经黑色氧化处理。
六角顶珠经硬化和黑色氧化处理。提示：使用不等边六角夹具可使夹具的成本最小化。无需更改安装孔，即可使夹紧范围最多改变 17 mm。轻松旋转不等边六角夹具便可以实现这一点。
根据要求：备用偏心螺栓。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04432 不等边六角夹紧块

184 kB

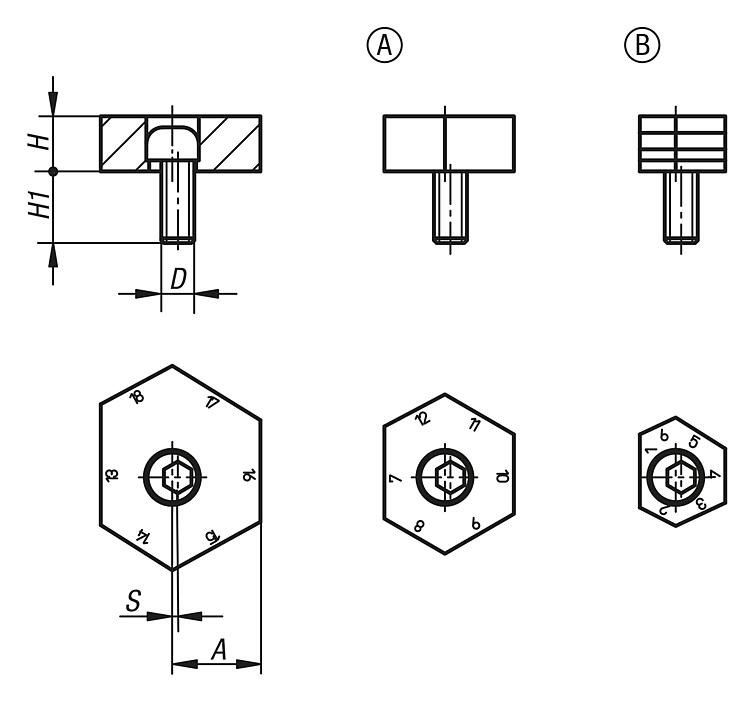

图纸

商品选择/筛选

订货号	类型	规格	间距 A 边缘号	D	H	H1	S （偏心量）	夹紧力 kN	价格
04432-09	A	光滑	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	根据要求
04432-10	A	光滑	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	根据要求
04432-11	A	光滑	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	根据要求
04432-13	B	齿面	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	根据要求
04432-14	B	齿面	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	根据要求
04432-15	B	齿面	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	根据要求
