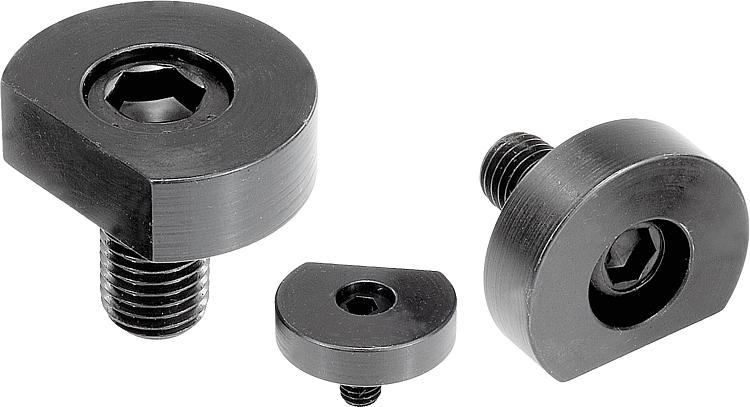

产品说明材料：偏心螺栓为合金钢材质。
压块为钢制。规格：偏心螺栓经黑色氧化处理。
压块经黑色氧化处理。提示：其垫圈可铣削成夹紧工件的各种形状。适用圆形、异形或不稳定的工件。垫圈边缘至螺栓中心的距离和偏心螺栓04435 相同，故此必要时可替换使用。

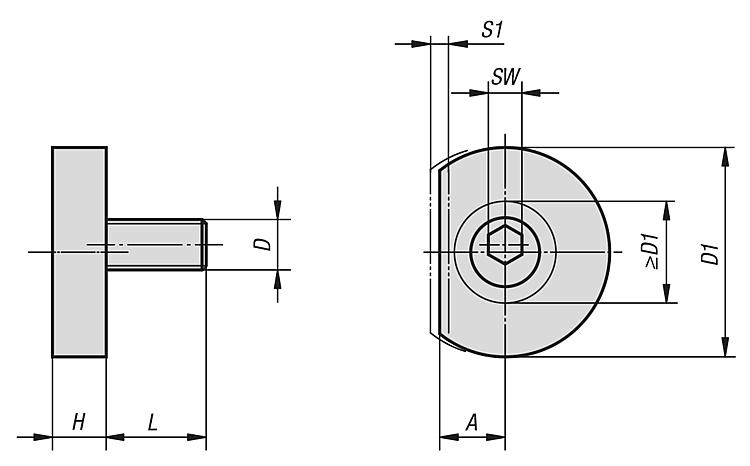

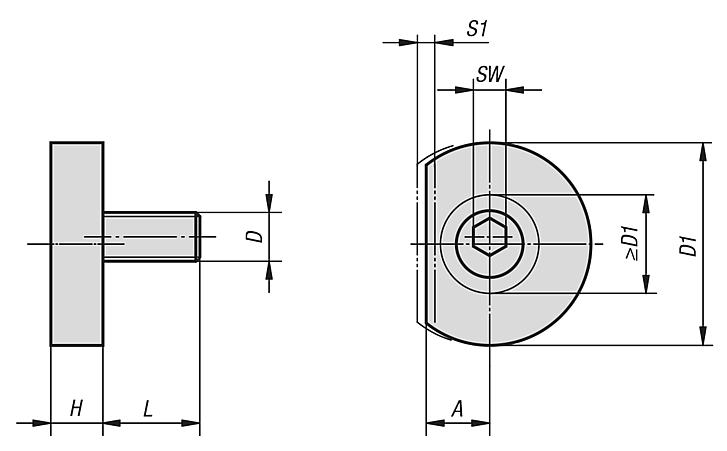

“A” = 从工件至螺纹中心的距离（夹紧螺栓）。
“D1 min.” = 最大铣削深度。根据要求：备用偏心螺栓。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | A | D
| D1 | D1
min. | H | L | SW | S1
（夹紧行程） | 夹紧力
kN | NLM 附件 | CAD | 配件 | 价格 | 订购 |
|---|
| 04431-06 | 7,8 | M6 | 24,9 | 12,1 | 6,4 | 11,9 | 4 | 1,01 | 3,3 | 04521-10-0612 |  | | 根据要求 | | | 04431-10 | 10,2 | M10 | 31,2 | 17,2 | 8,9 | 18 | 7 | 1,52 | 8,9 | 04521-10-1020 | | | 根据要求 | | | 04431-12 | 12,7 | M12 | 37,6 | 22,4 | 11,4 | 22,9 | 8 | 2,03 | 17,8 | 04521-10-1225 | | | 根据要求 | | | 04431-16 | 15 | M16 | 43,9 | 26,1 | 14 | 28,6 | 12 | 2,54 | 26,7 | 04521-10-1630 | | | 根据要求 | |
|
|
