带偏心件的扁平夹紧块
 04472

带偏心件的扁平夹紧块

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明产品描述：A 型带定位销。
B 型不带定位销。

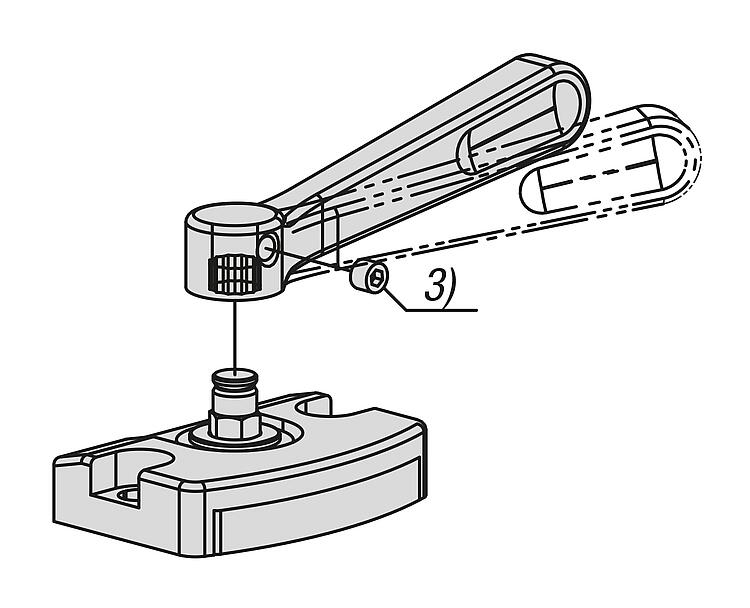

C 型不带定位销，带锁紧手柄。材料：调制钢。规格：黑色氧化处理。提示：通过松开埋头螺栓，
C 型锁紧手柄可以在水平和垂直方向上以 30° 为单位

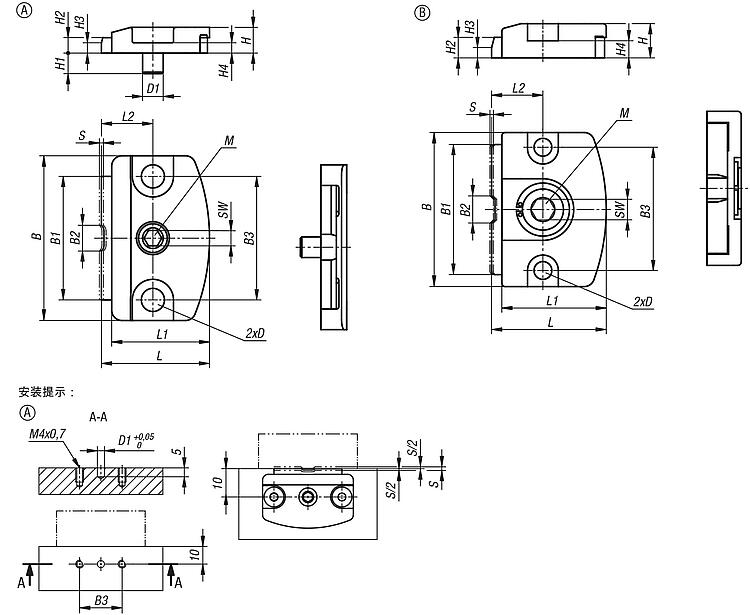

进行调整，以便于用户使用。装配：参见图纸（A 型）。优点：- 紧凑型扁平设计
- 快速简便地夹紧部件图纸提示：
1) 起始位置夹紧
2) 终点位置夹紧
3) 埋头螺栓
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 04472 带偏心件的扁平夹紧块 343 kB

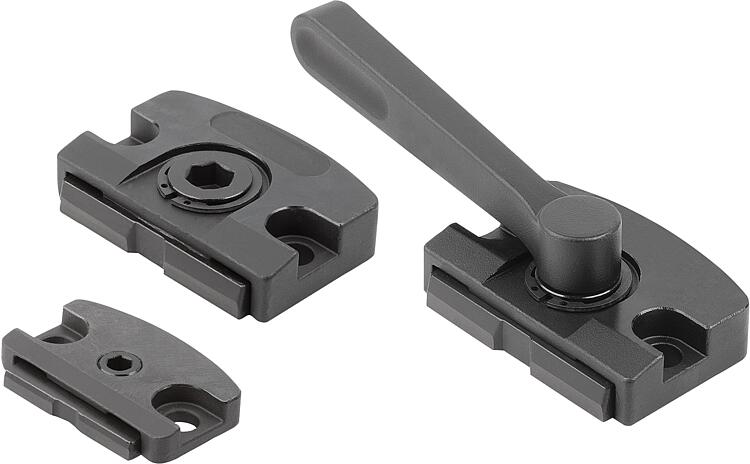

图片（总概述）

带偏心件的扁平夹紧块
带偏心件的扁平夹紧块

带偏心件的扁平夹紧块，A 型，带定位销

 更多信息

图纸

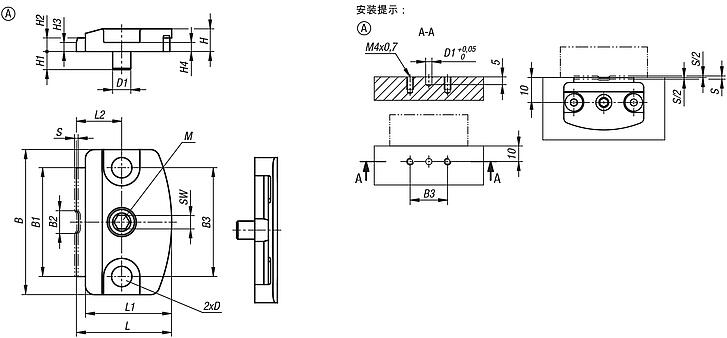

带偏心件的扁平夹紧块，A 型，带定位销

商品选择/筛选


  •
  • A

  •
  • 32

  •
  • 24

  •
  • 5

  •
  • 24

  •
  • 4,5

  •
  • 4

  •
  • 5

  •
  • 4

  •
  • 3

  •
  • 2

  •
  • 2

  •
  • 21

  •
  • 19

  •
  • 10

  •
  • 3

  •
  • 0,8

  •
  • 1,3

  •
  • 2,1

Reset
订货号类型BB1B2B3D

D1HH1H2H3H4LL1L2SW行程
S		夹紧力
kN		锁紧扭矩
max. Nm
CAD配件价格订购
04472-00130A32245244,545432221191030,81,32,1  根据要求

带偏心件的扁平夹紧块，B 型，不带定位销

 更多信息

图纸

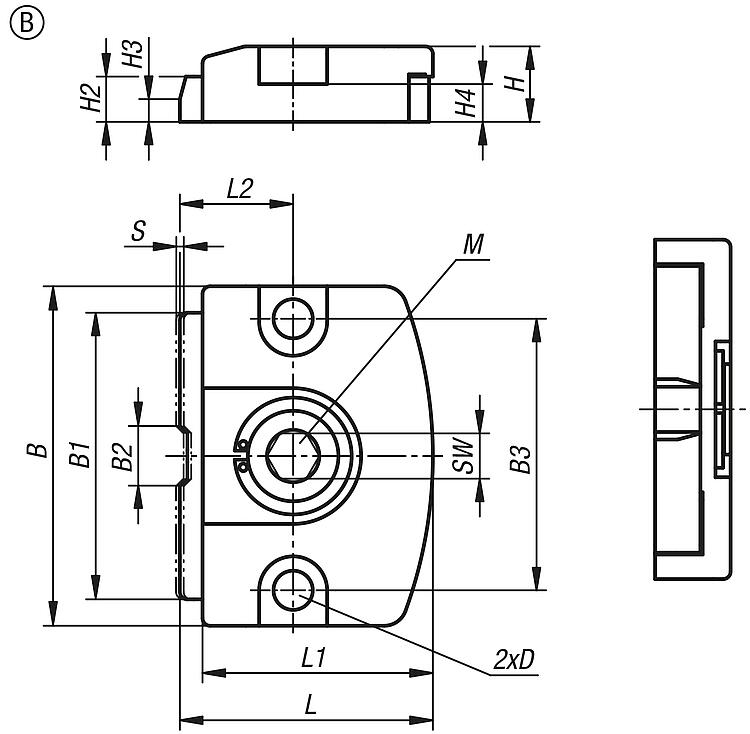

带偏心件的扁平夹紧块，B 型，不带定位销

商品选择/筛选


  •
  • B

  •
  • 45
  • 70

  •
  • 38
  • 60

  •
  • 8
  • 12

  •
  • 36
  • 55

  •
  • 5,2
  • 8,2

  •
  • 10
  • 15

  •
  • 6
  • 9

  •
  • 3
  • 5

  •
  • 5
  • 7

  •
  • 33,5
  • 50

  •
  • 30,5
  • 46

  •
  • 15
  • 22

  •
  • 6
  • 10

  •
  • 1
  • 2

  •
  • 4
  • 6

  •
  • 10
  • 27

Reset
订货号类型BB1B2B3D

HH2H3H4LL1L2SW行程
S		夹紧力
kN		锁紧扭矩
max. Nm
CAD配件价格订购
04472-10400B45388365,21063533,530,51561410  根据要求
04472-10600B706012558,215957504622102627  根据要求

带偏心件的扁平夹紧块，C 型，不带定位销，带锁紧手柄

 更多信息

图纸

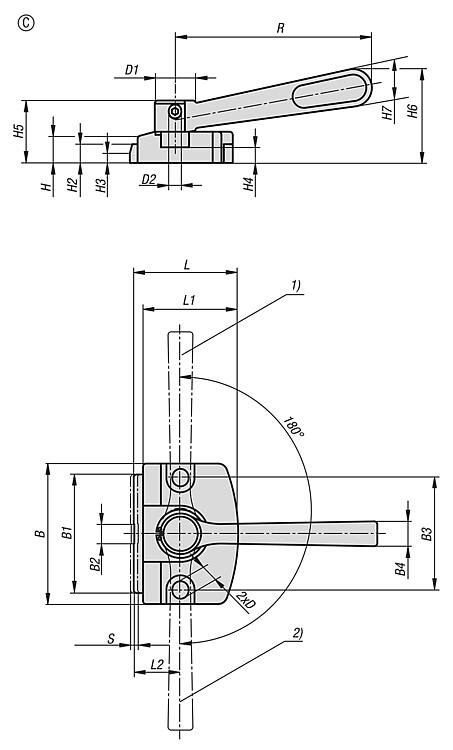

带偏心件的扁平夹紧块，C 型，不带定位销，带锁紧手柄

商品选择/筛选


  •
  • C

  •
  • 70
  • 45

  •
  • 60
  • 38

  •
  • 12
  • 8

  •
  • 55
  • 36

  •
  • 8,2
  • 5,2

  •
  • 19
  • 13

  •
  • M5x5
  • M4x4

  •
  • 15
  • 10

  •
  • 9
  • 6

  •
  • 5
  • 3

  •
  • 7
  • 5

  •
  • 30
  • 20

  •
  • 46
  • 30

  •
  • 18
  • 12

  •
  • 50
  • 33,5

  •
  • 46
  • 30,5

  •
  • 22
  • 15

  •
  • 100
  • 63

  •
  • 2
  • 1

  •
  • 280
  • 170

  •
  • 6
  • 4

Reset
订货号类型BB1B2B3D

D1D2HH2H3H4H5H6H7LL1L2R行程
S		把手施力
FH
N		夹紧力
kN		CAD配件价格订购
04472-20600C706012558,219M5x51595730461850462210022806  根据要求
04472-20400C45388365,213M4x41063520301233,530,5156311704  根据要求
