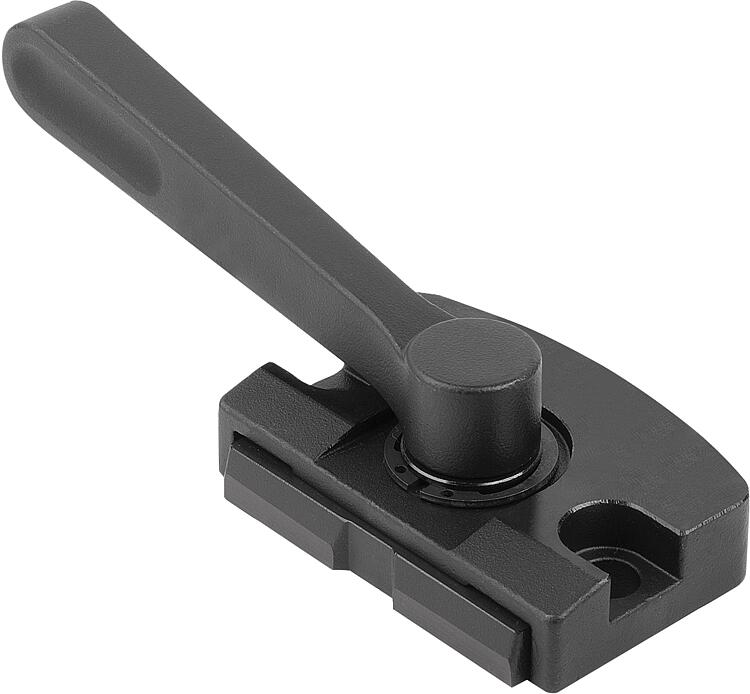

带偏心件的扁平夹紧块，C 型，不带定位销，带锁紧手柄

商品描述/产品说明

产品说明产品描述：C 型不带定位销，带锁紧手柄。材料：调制钢。规格：黑色氧化处理。提示：通过松开埋头螺栓，
C 型锁紧手柄可以在水平和垂直方向上以 30° 为单位
进行调整，以便于用户使用。装配：参见图纸（A 型）。优点：- 紧凑型扁平设计
- 快速简便地夹紧部件图纸提示：

1) 起始位置夹紧
2) 终点位置夹紧
3) 埋头螺栓

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

订货号	类型	B	B1	B2	B3	D	D1	D2	H	H2	H3	H4	H5	H6	H7	L	L1	L2	R	行程 S	把手施力 FH N	夹紧力 kN	CAD	配件	价格	订购
04472-20600	C	70	60	12	55	8,2	19	M5x5	15	9	5	7	30	46	18	50	46	22	100	2	280	6			根据要求
04472-20400	C	45	38	8	36	5,2	13	M4x4	10	6	3	5	20	30	12	33,5	30,5	15	63	1	170	4			根据要求
