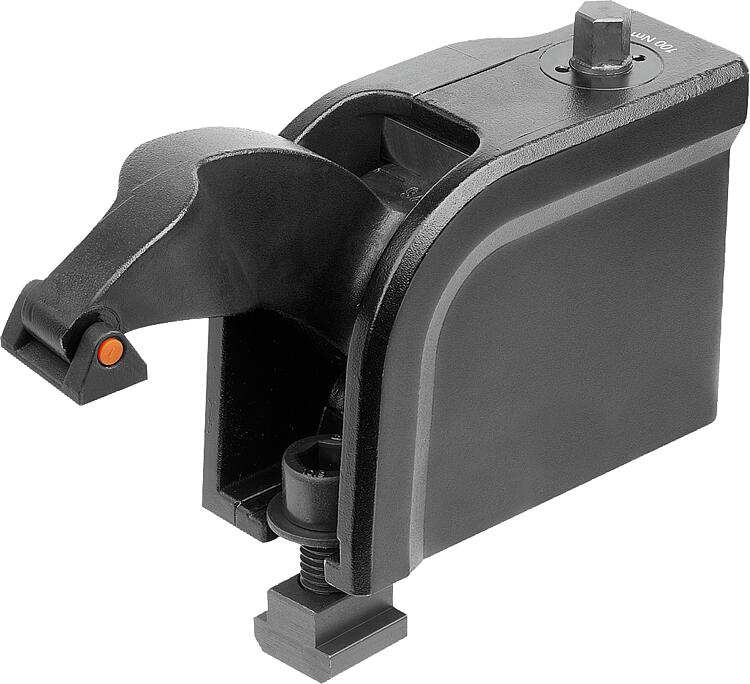

产品说明材料：调制钢。规格：经调质、黑色镀锌处理。提示：当使用不带 DIN508 T 型槽螺母的夹紧元件时，安装板的抗拉强度必须至少为 900 N/mm²。
请勿使用压缩空气进行清洁。应用：通过调整螺栓可无级调整夹紧臂高度，从而夹紧工件。优点：- 无级夹紧。
- 夹持力 12 kN / 16 kN。
- 紧凑型设计。
- 高度刻度可快速预设夹紧高度。
- 牢固安装止动顶销。
- 防尘防屑。
- 弯曲的夹紧臂可确保垂直、工艺可靠地夹紧，并具有确定的扭矩。

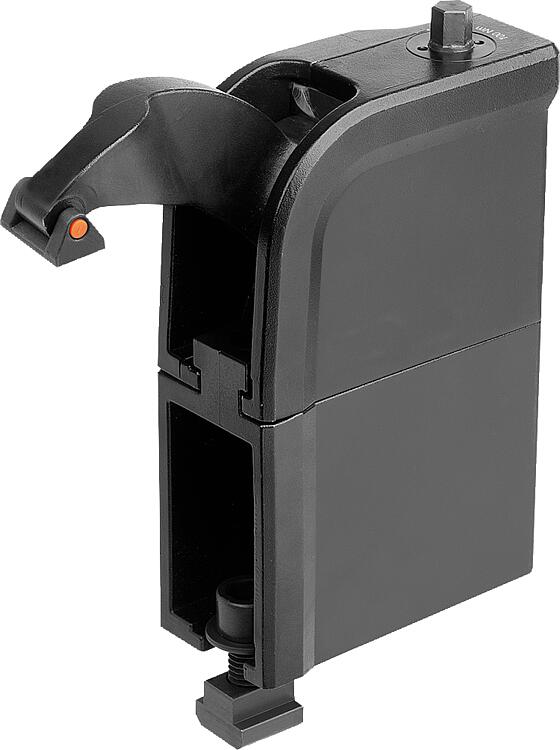

- 使用新型快速闭合件，无需螺钉即可将紧凑型电源夹连接到升降件 04627-05 上。附件：具有快速闭合功能的升降件 04627-05。
止动顶销套件 04627-10。
下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

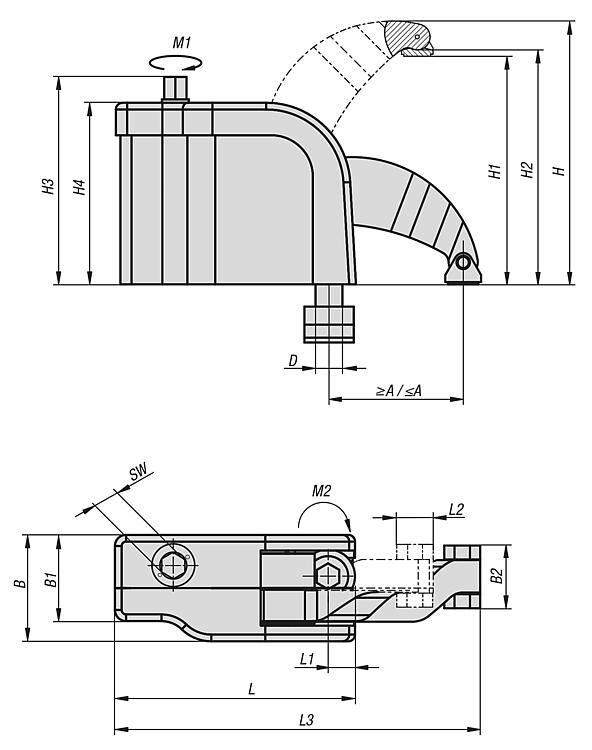

| 订货号 | A
min. | A
max. | B | B1 | B2 | D
| H | H1 | H2 | H3 | H4 | L
| L1 | L2 | L3 | 槽宽 | SW | 夹紧力
kN | 锁紧扭矩
M1
Nm | 锁紧扭矩
M2
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 04627-1212 | 38,5 | 59,5 | 47,5 | 38,5 | 28 | M12 | 56,5-118 | 0-100 | 3,5-103,5 | 92,5 | 81 | 107 | 12 | 16 | 141,5-163 | 14 | 10 | 12 | 100 | 40 | | | 根据要求 | | | 04627-1612 | 22,8 | 40,2 | 47,5 | 38,5 | 28 | M12 | 52-107 | 0-90 | 3,5-93,5 | 92,5 | 81 | 107 | 12 | 16 | 126-143,5 | 14 | 10 | 16 | 100 | 40 | | | 根据要求 | |
|
|
